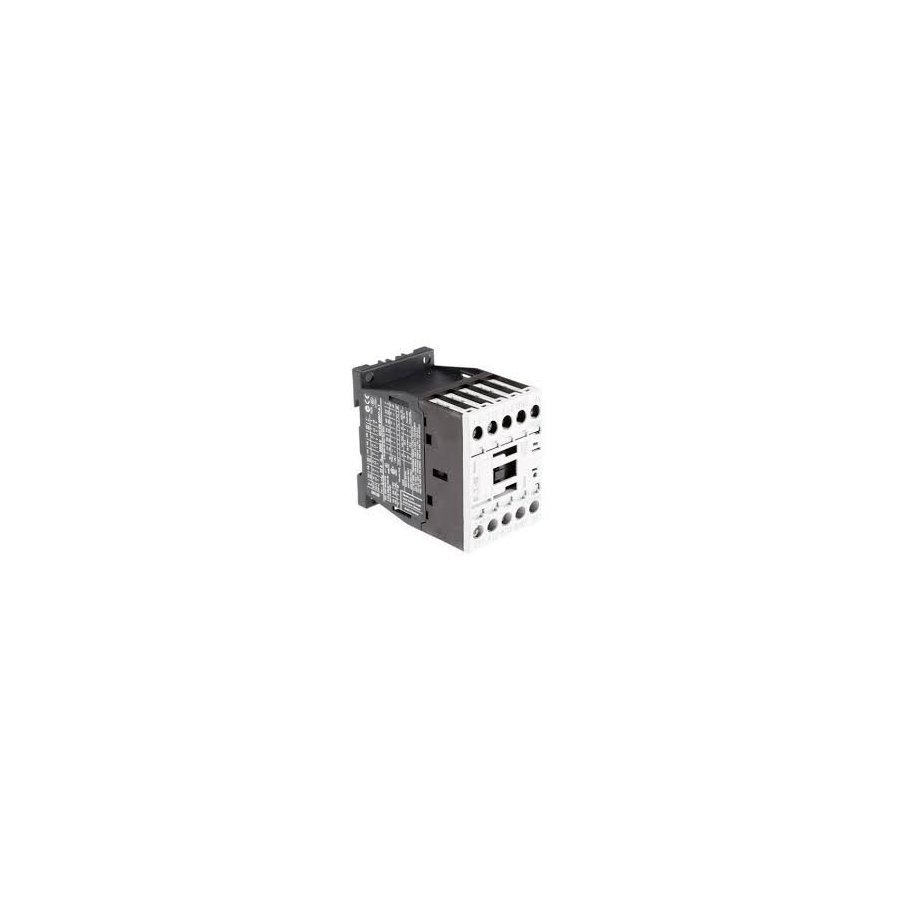

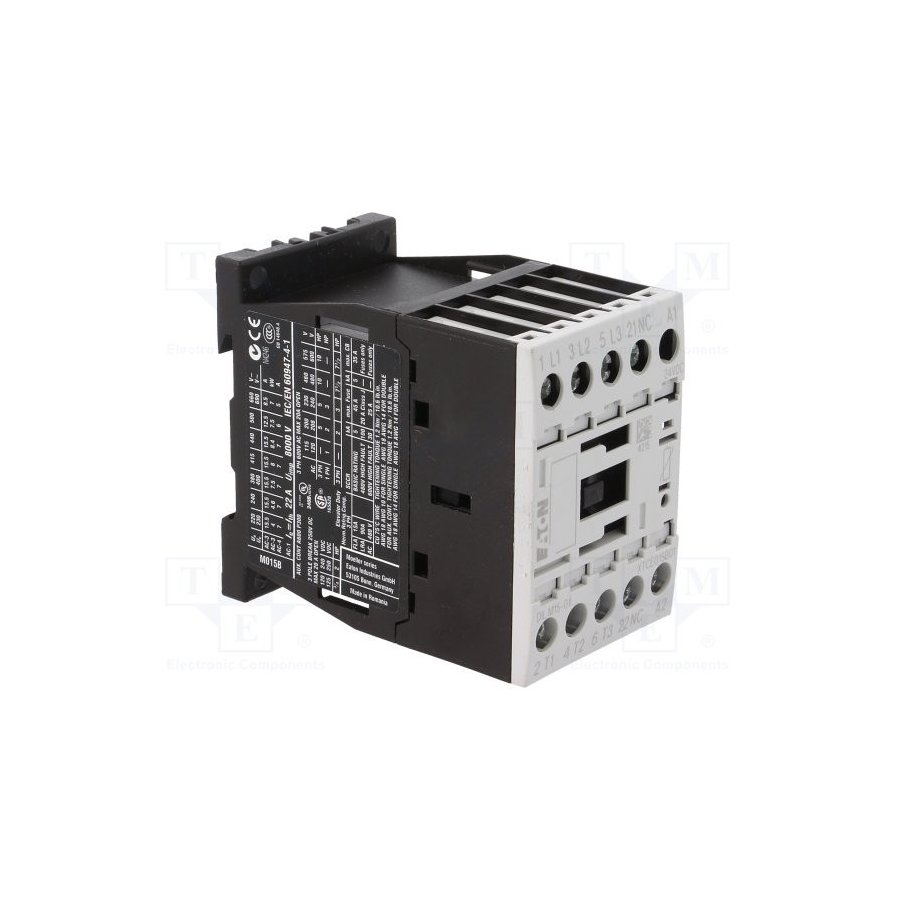

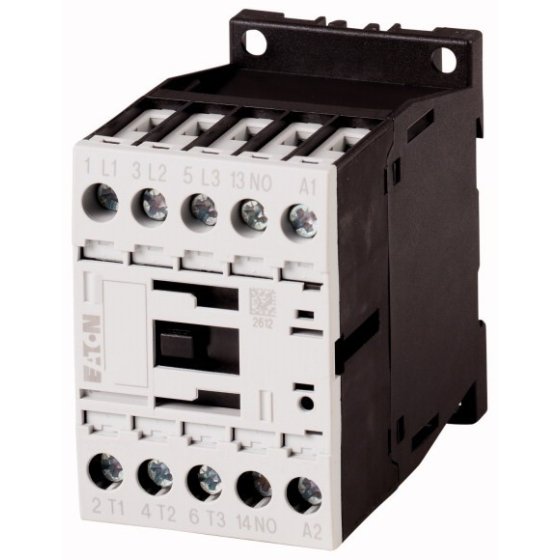

290057 DILM15-10(220V50HZ 240V60HZ) Contactor, 3p + 1N / O, 7.5kW / 400V / AC3
zoom_in

290057 DILM15-10(220V50HZ 240V60HZ) Contactor, 3p + 1N / O, 7.5kW / 400V / AC3

DILM15-10 (220V50HZ, 240V60HZ)
EATON MOELLER
EATON MOELLER

DILM15-10(220V50HZ 240V60HZ)  Contactor, 3p + 1N / O, 7.5kW / 400V / AC3

FICHA TECNICA

Existencia salvo previa venta: 35
Cotizar
Métodos de pago y Seguridad
Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a ella..
  Política de seguridad.

El sitio cuenta con certificado de seguridad SSL.
  Política de envío

Envíos a toda la República Mexicana
  Política de devolución

Nueve días hábiles después de la facturación. Se aplican restricciones*
  Pago a meses

Paga a meses mediante tu cuenta de Mercado Pago!!
Programa de entrega
Gama de productos
     Contactores
Solicitud
     Contactores para motores
Subordenar
     Contactores hasta 170 A, 3 polos
Categoría de utilización
     AC-1: cargas no inductivas o ligeramente inductivas, hornos de resistencia
NAC-3: motores de inducción de CA normales: arranque, apagado durante el funcionamiento
AC-4: motores de inducción de CA normales: arranque, obstrucción, inversión, inching
Notas
     No apto para motores con clase de eficiencia IE3.
Técnica de conexión
     Terminales de tornillo
Número de polos
     3 polos
Corriente operacional clasificada

AC-3

380 V 400 V
 Yo e UN 15.5
AC-1

Corriente térmica convencional de aire libre, 3 polos, 50 - 60 Hz

Abierto

a 40 ° C
 I th = I e UN 22
adjunto
 Yo th UN 18
Corriente térmica convencional de aire libre, 1 polo

abierto
 Yo th UN 50
adjunto
 Yo th UN 45
Max. clasificación para motores trifásicos, 50 - 60 Hz

AC-3

220 V 230 V
 PAG kW 4
380 V 400 V
 PAG kW 7.5
660 V 690 V
 PAG kW 7
AC-4

220 V 230 V
 PAG kW 2
380 V 400 V
 PAG kW 3
660 V 690 V
 PAG kW 4.4
Contactos

N / O = Normalmente abierto
     1 N / O
Secuencia de contacto

Instrucciones
     Contactos según EN 50 012.
Se puede combinar con un contacto auxiliar
     DILM32-XHI ..
DILA-XHI (V) ..
Voltaje AC / DC
     Operación AC
Conexión a SmartWire-DT
     no
Datos técnicos
General
Estándares
     IEC / EN 60947, VDE 0660, UL, CSA
Vida útil, mecánico

AC operado
 Operaciones x 10 6 10
Frecuencia de operación, mecánica

AC operado
 Operaciones / h   5000
Pruebas climáticas
     Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30
Temperatura ambiente

Abierto
   DO -25 - +60
Adjunto
   DO - 25 - 40
Almacenamiento
   DO - 40 - 80
Posición de montaje

Resistencia al choque mecánico (IEC / EN 60068-2-27)

Choque medio sinusoidal, 10 ms

Contactos principales

Sin contacto
   gramo 10
Contactos auxiliares

Sin contacto
   gramo 7
Contacto N / C
   gramo 5
Resistencia mecánica a los golpes (IEC / EN 60068-2-27) cuando se monta en la mesa

Choque medio sinusoidal, 10 ms

Contactos principales

Sin contacto
   gramo 5.7
Contactos auxiliares

Sin contacto
   gramo 3.4
Contacto N / C
   gramo 3.4
Grado de protección
     IP20
Protección contra el contacto directo cuando se acciona desde la parte delantera (EN 50274)
     Prueba de dedos y dorso de la mano
Peso

AC operado
   kg 0.24
Terminales del conector de tornillo

Cable principal de capacidad de terminal

Sólido
   mm 2 1 x (0.75 - 4)
2 x (0.75 - 2.5)
Flexible con férula
   mm 2 1 x (0.75 - 2.5)
2 x (0.75 - 2.5)
Sólido o trenzado
   AWG solo 18 - 10, doble 18 - 14
Longitud de pelado
   mm 10
Tornillo de terminal
     M3.5
Par de apriete
   Nuevo Méjico 1.2
DILM15-10 (220V50HZ, 240V60HZ)
