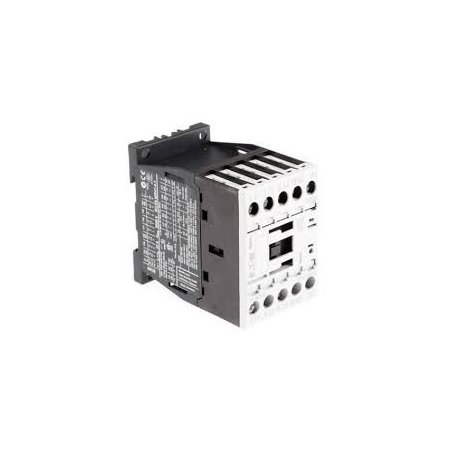

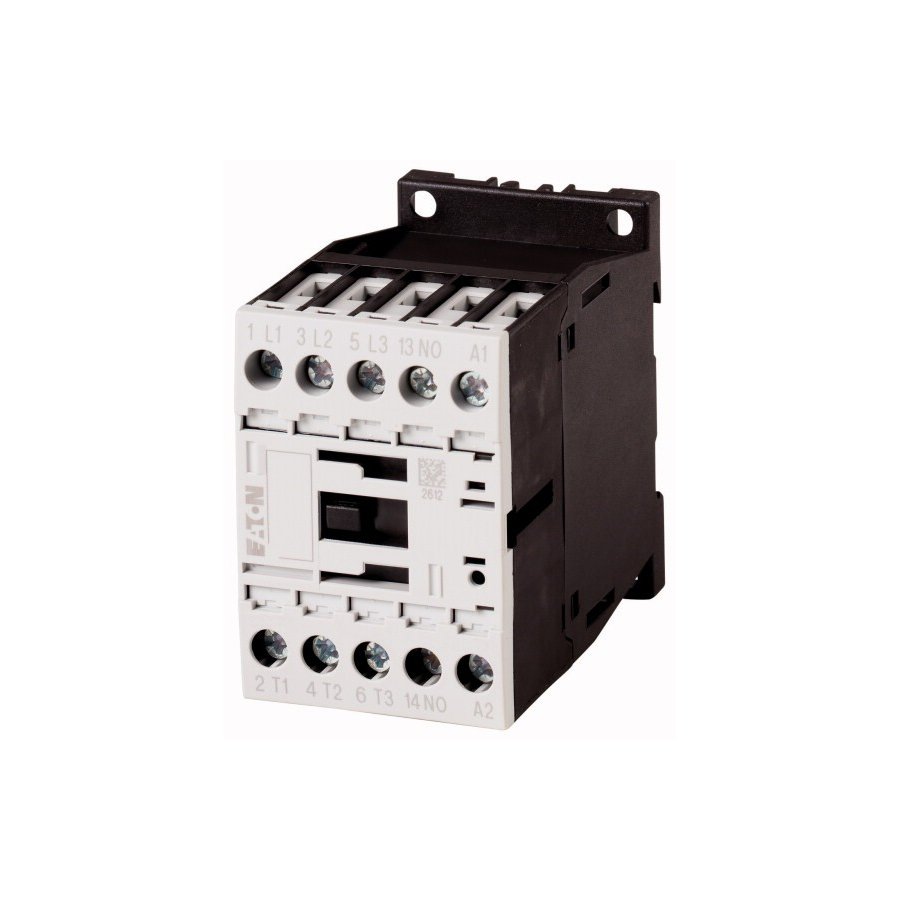

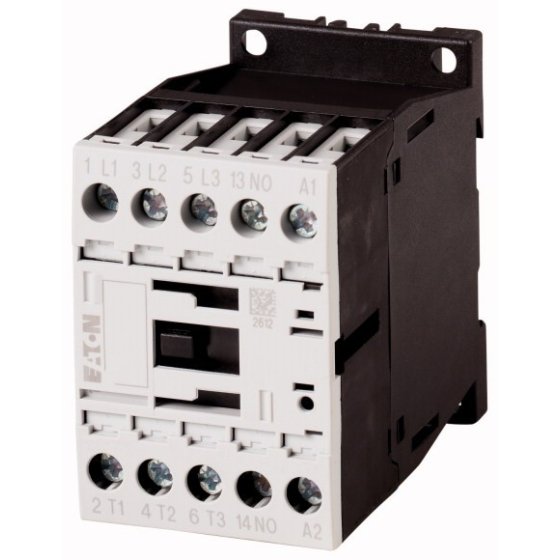

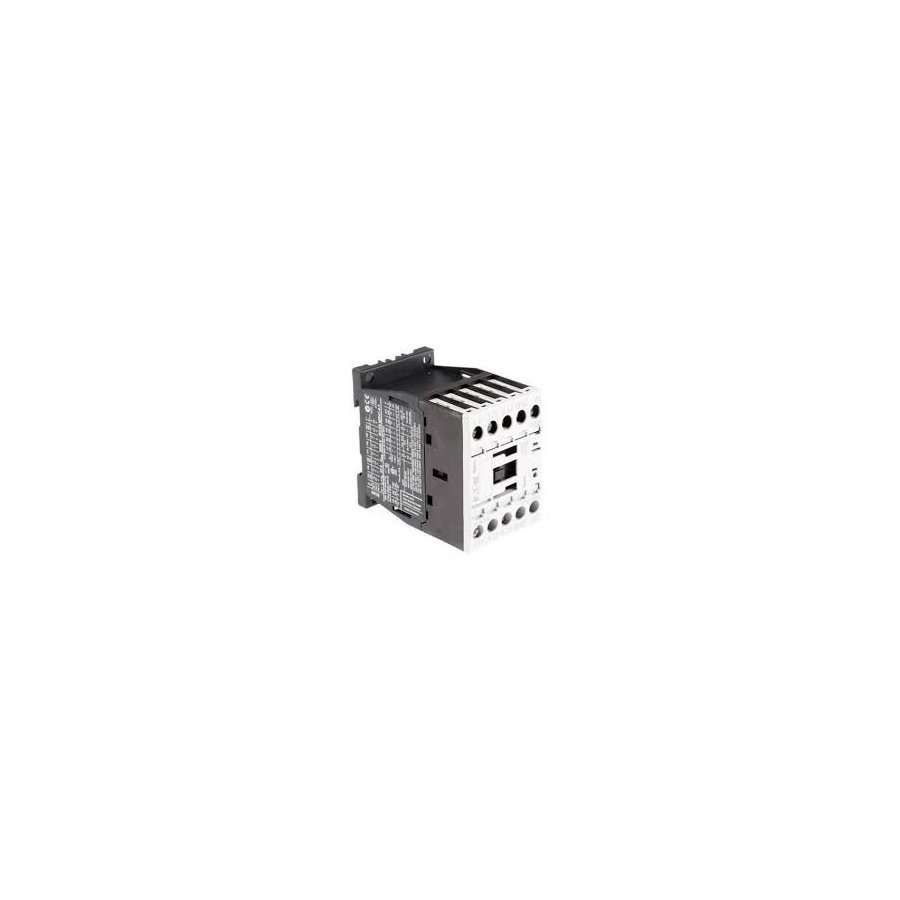

290055 Contactor, 3p + 1N / O, 7.5kW / 400V / AC3 DILM15-10(110V50HZ 120V60HZ)

Referencia DILM15-10(110V50HZ 120V60HZ)

DILM15-10(110V50HZ 120V60HZ)

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

290055

Gama de productos			Contactores
Solicitud			Contactores para motores
Subordenar			Contactores hasta 170 A, 3 polos
Categoría de utilización			AC-1: cargas no inductivas o ligeramente inductivas, hornos de resistencia NAC-3: motores de inducción de CA normales: arranque, apagado durante el funcionamiento AC-4: motores de inducción de CA normales: arranque, obstrucción, inversión, inching
Notas			No apto para motores con clase de eficiencia IE3.
Técnica de conexión			Terminales de tornillo
Número de polos			3 polos
Corriente operacional clasificada
AC-3
380 V 400 V	Yo _e	UN	15.5
AC-1
Corriente térmica convencional de aire libre, 3 polos, 50 - 60 Hz
Abierto
a 40 ° C	I _th = I _e	UN	22
adjunto	Yo _th	UN	18
Corriente térmica convencional de aire libre, 1 polo
abierto	Yo _th	UN	50
adjunto	Yo _th	UN	45
Max. clasificación para motores trifásicos, 50 - 60 Hz
AC-3
220 V 230 V	PAG	kW	4
380 V 400 V	PAG	kW	7.5
660 V 690 V	PAG	kW	7
AC-4
220 V 230 V	PAG	kW	2
380 V 400 V	PAG	kW	3
660 V 690 V	PAG	kW	4.4
Contactos
N / O = Normalmente abierto			1 N / O
Secuencia de contacto			${# text_magnify #}$
Instrucciones			Contactos según EN 50 012.
Se puede combinar con un contacto auxiliar			DILM32-XHI .. DILA-XHI (V) ..
Voltaje AC / DC			Operación AC
Conexión a SmartWire-DT			no

<td class="column

General
Estándares			IEC / EN 60947, VDE 0660, UL, CSA
Vida útil, mecánico
AC operado	Operaciones	x 10 ⁶	10
Frecuencia de operación, mecánica
AC operado	Operaciones / h		5000
Pruebas climáticas			Calor húmedo, constante, según IEC 60068-2-78 Calor húmedo, cíclico, según IEC 60068-2-30
Temperatura ambiente
Abierto		DO	-25 - +60
Adjunto		DO	- 25 - 40
Almacenamiento		DO	- 40 - 80
Posición de montaje			${# text_magnify #}$ ${# text_magnify #}$
Resistencia al choque mecánico (IEC / EN 60068-2-27)
Choque medio sinusoidal, 10 ms
Contactos principales
Sin contacto		gramo	10
Contactos auxiliares
Sin contacto		gramo	7
Contacto N / C		gramo	5
Resistencia mecánica a los golpes (IEC / EN 60068-2-27) cuando se monta en la mesa
Choque medio sinusoidal, 10 ms
Contactos principales
Sin contacto		gramo	5.7
Contactos auxiliares
Sin contacto		gramo	3.4
Contacto N / C		gramo	3.4
Grado de protección			IP20
Protección contra el contacto directo cuando se acciona desde la parte delantera (EN 50274)			Prueba de dedos y dorso de la mano
Peso
AC operado		kg	0.24
Terminales del conector de tornillo
Cable principal de capacidad de terminal
Sólido		mm ²	1 x (0.75 - 4) 2 x (0.75 - 2.5)
Flexible con férula		mm ²	1 x (0.75 - 2.5) 2 x (0.75 - 2.5)
Sólido o trenzado		AWG	solo 18 - 10, doble 18 - 14
Longitud de pelado		mm	10
Tornillo de terminal			M3.5
Par de apriete		Nuevo Méjico	1.2
