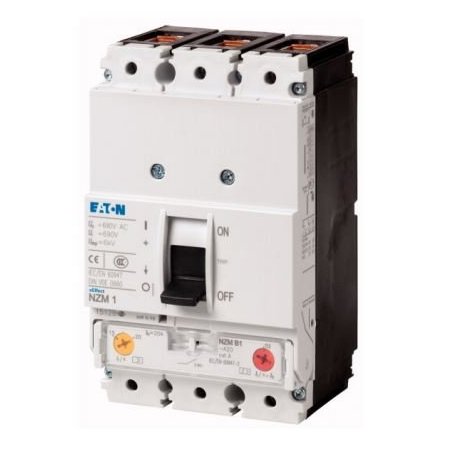

IMAGEN DE REFERENCIA

280989 Disyuntor, 3p, 32A NZMB1-A32

NZMB1-A32

NZMB1-A32 Disyuntor, 3p, 32A

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

280989

Voltaje de aislamiento nominal
i V 690
Uso en sistemas de suministro desenterrado
  V ≦ 440
Capacidad de conmutación
Capacidad nominal de cortocircuito
cm
240 V
cm kA 63
400/415 V
cm kA 53
440 V 50/60 Hz
cm kA 53
Capacidad nominal de corte de cortocircuitos I cn
Yo cn
Icu según el ciclo de prueba IEC / EN 60947 Ot-CO
Icu kA
240 V 50/60 Hz
Yo cu kA 30
400/415 V 50/60 Hz
Yo cu kA 25
440 V 50/60 Hz
Yo cu kA 25
Ciclo de prueba de Ics a IEC / EN 60947 Ot-CO-t-CO
Ics kA
240 V 50/60 Hz
Yo cs kA 30
400/415 V 50/60 Hz
Yo cs kA 25
440 V 50/60 Hz
Yo cs kA 18.5

    Fusible de respaldo máximo, si las corrientes de cortocircuito esperadas en el lugar de instalación exceden la capacidad de conmutación del interruptor automático.
Categoría de utilización según IEC / EN 60947-2
    UN
Vida útil, mecánica (de la cual el máximo 50% de disparo por liberación shunt / undervoltage)
Operaciones   20000
Vida útil, eléctrico

AC-1

400 V 50/60 Hz
Operaciones   7500
415 V 50/60 Hz
Operaciones   7500
Max. frecuencia de operación
  Ops / h 120
Tiempo de inactividad total en un cortocircuito
  Sra <10
Capacidad terminal
Equipamiento estandar
    Terminal de caja
Accesorios Opcionales
    Conexión de tornillo Conexión de
terminal de túnel
en la parte posterior
Conductor de cobre redondo

Terminal de caja

Sólido
  mm 2 1 x (10 - 16)
2 x (6 - 16)
Varado
  mm 2 1 x (10 - 70) 3)
2 x (6-25)

    3) Se pueden conectar hasta 95 mm² dependiendo del fabricante del cable.
Terminal de túnel

Sólido
  mm 2 1 x 16
Varado

1 orificio
  mm 2 1 x (25 - 95)
Terminal del perno y conexión del lado trasero

Directo en el interruptor

Sólido
  mm 2 1 x (10 - 16)
2 x (6 - 16)
Varado
  mm 2 1 x (10 - 70) 3)
2 x 25

    3) Se pueden conectar hasta 95 mm² dependiendo del fabricante del cable.
Al conductor circular

Terminal de túnel

Sólido
  mm 2 1 x 16
Varado

Varado
  mm 2 1 x (25 - 95)
Terminal del perno y conexión del lado trasero

Directo en el interruptor

Sólido
  mm 2 1 x (10 - 16)
2 x (10 - 16)
Varado
  mm 2 1 x (25 - 35)
2 x (25 - 35)
Tira de Cu (número de segmentos x ancho x grosor del segmento)

Terminal de caja


min. mm 2 x 9 x 0.8

max. mm 9 x 9 x 0.8
Barra colectora de cobre (ancho x espesor)
mm
Terminal del perno y conexión del lado trasero

Conexión de tornillo
    M6
Directo en el interruptor


min. mm 12 x 5

max. mm 16 x 5
Cables de control


  mm 2 1 x (0.75 - 2.5)
2 x (0.75 - 1.5)
Verificación de diseño según IEC / EN 61439 (Mostrar características)
Datos técnicos ETIM 6.0
Componentes industriales de bajo voltaje (EG000017) / Interruptor automático para trafo / generador / instalación prot. (EC000228)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Tecnología de interruptor de bajo voltaje / Interruptor de circuito (LV <1 kV) / Interruptor de circuito para transformador de potencia, generador y protección del sistema (ecl@ss8.1-27-37-04-09 [AJZ716010] ]
Corriente permanente nominal Iu
  UN 32
Voltaje nominal
  V 440 - 440
Capacidad de ruptura de cortocircuito nominal lcu a 400 V, 50 Hz
  kA 25
Configuración actual de sobrecarga
  UN 25 - 32
Rango de ajuste a corto plazo de liberación retardada de cortocircuito
  UN 0 - 0
Rango de ajuste liberado del cortocircuito
  UN 350 - 350
Protección integrada contra fallas a tierra
    No
Tipo de conexión eléctrica del circuito principal
    Abrazadera de marco
Construcción del dispositivo
    Incorporado en el dispositivo fijo incorporado en la técnica
Adecuado para montaje en riel DIN (riel superior)
    No
Montaje en riel DIN (riel superior) opcional
