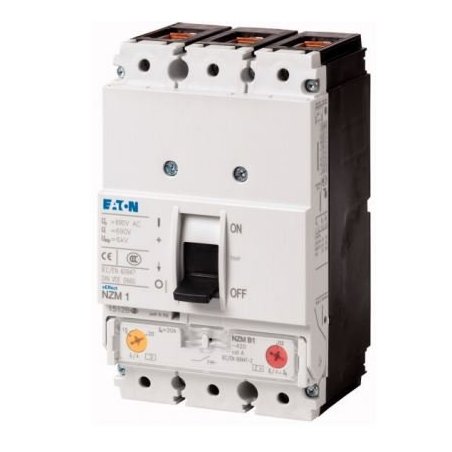

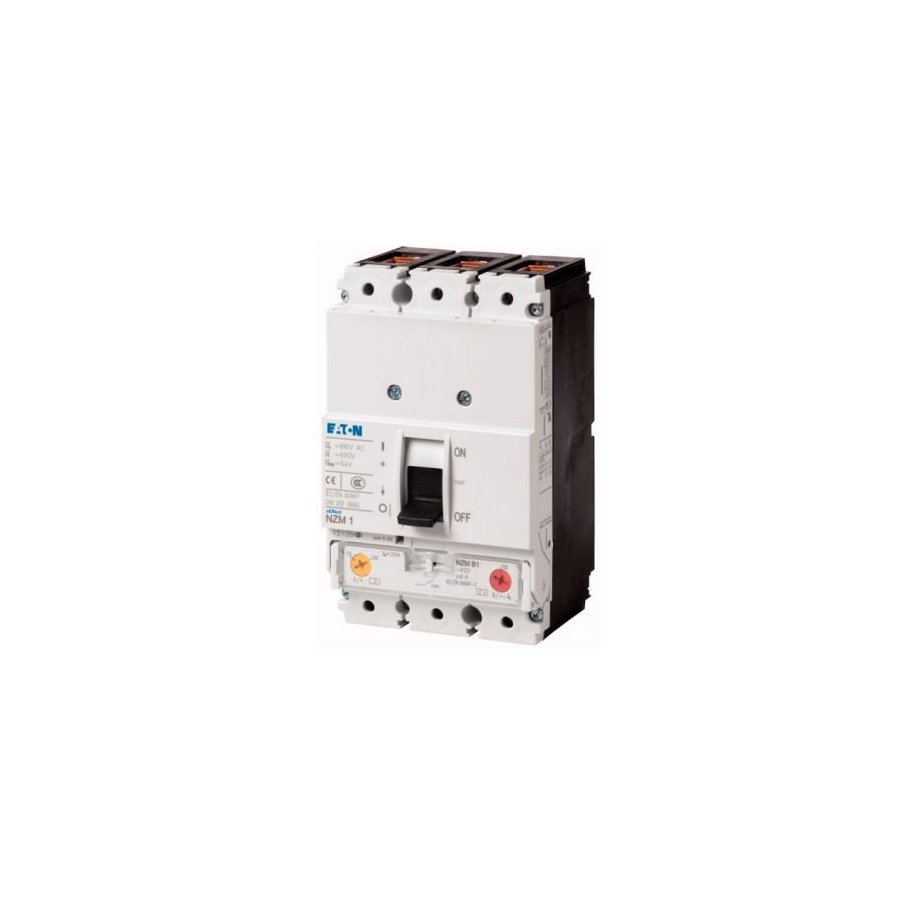

Estándares
|
|
|
IEC / EN 60947 |
|
Protección contra el contacto directo
|
|
|
Prueba con el dedo y dorso de la mano a VDE 0106 Parte 100 |
|
Pruebas climáticas
|
|
|
Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30 |
|
Temperatura ambiente
|
|
|
|
|
Temperatura ambiente, almacenamiento
|
|
DO |
- -40 - + 70 |
|
Operación
|
|
DO |
-25 - +70 |
|
Resistencia al choque mecánico (choque medio sinusoidal de 10 ms) según IEC 60068-2-27
|
|
gramo |
20 (choque medio sinusoidal 20 ms) |
|
Aislamiento seguro según EN 61140
|
|
|
|
|
Entre contactos auxiliares y contactos principales
|
|
V AC |
500 |
|
entre los contactos auxiliares
|
|
V AC |
300 |
|
Posición de montaje
|
|
|
| Vertical y 90 ° en todas las direcciones |
  |
Con la versión XFI de falla a tierra: |
| - NZM1, N1, NZM2, N2: vertical y 90 ° en todas las direcciones |
| con unidad enchufable |
| - NZM1, N1, NZM2, N2: vertical, 90 ° derecha / izquierda |
| con unidad extraíble: |
| - NZM3, N3: vertical, 90 ° derecha / izquierda |
| - NZM4, N4: vertical |
| con operador remoto: |
| - NZM2, N (S) 2, NZM3, N (S) 3, NZM4, N (S) 4: vertical y 90 ° en todas las direcciones |
|
|
Dirección de suministro entrante
|
|
|
según sea necesario |
|
Grado de protección
|
|
|
|
|
Dispositivo
|
|
|
En el área de controles operativos: IP20 (grado básico de protección) |
|
Recintos
|
|
|
Con anillo aislante: IP40
Con manija giratoria de acoplamiento de puerta: IP66 |
|
Terminaciones
|
|
|
Terminal de túnel:
Aislador de fase IP10 y terminal de banda: IP00 |
|
Otros datos técnicos (catálogo de hojas)
|
|
|
Dependencia de la temperatura, reducción |
|
Corriente clasificada = corriente ininterrumpida clasificada
|
I n = I u |
UN |
63 |
|
Invariabilidad de la tensión nominal
|
U imp |
|
|
|
Contactos principales
|
|
V |
6000 |
|
Contactos auxiliares
|
|
V |
6000 |
|
Voltaje operativo nominal
|
U e |
V AC |
440 |
|
Categoría de sobretensión / grado de contaminación
|
|
|
III / 3 |
|
Voltaje de aislamiento nominal
|
U i |
V |
690 |
|
Uso en sistemas de suministro desenterrado
|
|
V |
≦ 440 |
|
Capacidad nominal de cortocircuito
|
I cm |
|
|
|
240 V
|
I cm |
kA |
63 |
|
400/415 V
|
I cm |
kA |
53 |
|
440 V 50/60 Hz
|
I cm |
kA |
53 |
|
Capacidad nominal de corte de cortocircuitos I cn
|
Yo cn |
|
|
|
Icu según el ciclo de prueba IEC / EN 60947 Ot-CO
|
Icu |
kA |
|
|
240 V 50/60 Hz
|
Yo cu |
kA |
30 |
|
400/415 V 50/60 Hz
|
Yo cu |
kA |
25 |
|
440 V 50/60 Hz
|
Yo cu |
kA |
25 |
|
Ciclo de prueba de Ics a IEC / EN 60947 Ot-CO-t-CO
|
Ics |
kA |
|
|
240 V 50/60 Hz
|
Yo cs |
kA |
30 |
|
400/415 V 50/60 Hz
|
Yo cs |
kA |
25 |
|
440 V 50/60 Hz
|
Yo cs |
kA |
18.5 |
|
|
|
|
Fusible de respaldo máximo, si las corrientes de cortocircuito esperadas en el lugar de instalación exceden la capacidad de conmutación del interruptor automático. |
|
Categoría de utilización según IEC / EN 60947-2
|
|
|
UN |
|
Vida útil, mecánica (de la cual el máximo 50% de disparo por liberación shunt / undervoltage)
|
Operaciones |
|
20000 |
|
Vida útil, eléctrico
|
|
|
|
|
AC-1
|
|
|
|
|
400 V 50/60 Hz
|
Operaciones |
|
7500 |
|
415 V 50/60 Hz
|
Operaciones |
|
7500 |
