IMAGEN DE REFERENCIA

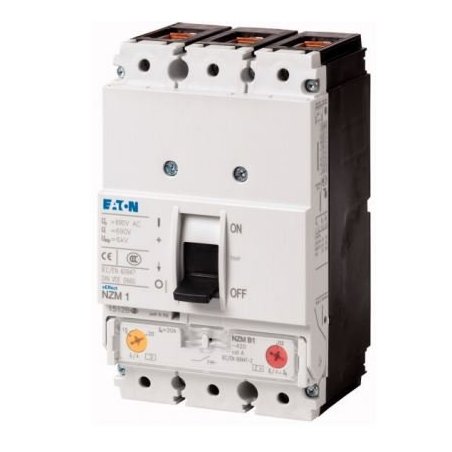

259078 NZMB1-A80 Disyuntor, 3p, 80A

0 Reseñas(s)

Referencia 259078

Disyuntor, 3p, 80

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

259078

Cotizar

Descripción
Reseñas (0)

Gama de productos			Cortacircuitos
Función protectora			Sistema y protección del cable
Estándar / Aprobación			IEC
Tipo de instalación			Fijo
Sistema de liberación			Liberación termomagnética
Tamaño de construcción			NZM1
Número de polos			3 polos
Equipamiento estandar			Terminal de caja
Capacidad de conmutación
400/415 V 50 Hz	Yo _cu	kA	25
Corriente clasificada = corriente ininterrumpida clasificada
Corriente clasificada = corriente ininterrumpida clasificada	I _n = I _u	UN	80
Rango de ajuste
Viaje de sobrecarga
	Yo _r	UN	63 - 80
Liberaciones de cortocircuito
Sin demora	I _i = I _n x ...		6 - 10
Liberaciones de cortocircuito	Yo _rm	UN	480 - 800

Estándares

IEC / EN 60947

Protección contra el contacto directo

Prueba con el dedo y dorso de la mano a VDE 0106 Parte 100

Pruebas climáticas

Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30

Temperatura ambiente

Temperatura ambiente, almacenamiento

- -40 - + 70

Operación

-25 - +70

Resistencia al choque mecánico (choque medio sinusoidal de 10 ms) según IEC 60068-2-27

gramo

20 (choque medio sinusoidal 20 ms)

Aislamiento seguro según EN 61140

Entre contactos auxiliares y contactos principales

V AC

500

entre los contactos auxiliares

V AC

300

Posición de montaje

Vertical y 90 ° en todas las direcciones
${# text_magnify #}$	Con la versión XFI de falla a tierra:
	- NZM1, N1, NZM2, N2: vertical y 90 ° en todas las direcciones
	con unidad enchufable
	- NZM1, N1, NZM2, N2: vertical, 90 ° derecha / izquierda
	con unidad extraíble:
	- NZM3, N3: vertical, 90 ° derecha / izquierda
	- NZM4, N4: vertical
	con operador remoto:
	- NZM2, N (S) 2, NZM3, N (S) 3, NZM4, N (S) 4: vertical y 90 ° en todas las direcciones

Dirección de suministro entrante

según sea necesario

Grado de protección

Dispositivo

En el área de controles operativos: IP20 (grado básico de protección)

Recintos

Con anillo aislante: IP40
Con manija giratoria de acoplamiento de puerta: IP66

Terminaciones

Terminal de túnel:
Aislador de fase IP10 y terminal de banda: IP00

Otros datos técnicos (catálogo de hojas)

Dependencia de la temperatura, reducción

Corriente clasificada = corriente ininterrumpida clasificada

I _n = I _u

Invariabilidad de la tensión nominal

U _imp

Contactos principales

6000

Contactos auxiliares

6000

Voltaje operativo nominal

U _e

V AC

440

Categoría de sobretensión / grado de contaminación

III / 3

Voltaje de aislamiento nominal

U _i

690

Uso en sistemas de suministro desenterrado

≦ 440

Capacidad nominal de cortocircuito

I _cm

240 V

I _cm

400/415 V

I _cm

440 V 50/60 Hz

I _cm

Capacidad nominal de corte de cortocircuitos I _cn

Yo _cn

Icu según el ciclo de prueba IEC / EN 60947 Ot-CO

Icu

240 V 50/60 Hz

Yo _cu

400/415 V 50/60 Hz

Yo _cu

440 V 50/60 Hz

Yo _cu

Ciclo de prueba de Ics a IEC / EN 60947 Ot-CO-t-CO

Ics

240 V 50/60 Hz

Yo _cs

400/415 V 50/60 Hz

Yo _cs

440 V 50/60 Hz

Yo _cs

18.5

Fusible de respaldo máximo, si las corrientes de cortocircuito esperadas en el lugar de instalación exceden la capacidad de conmutación del interruptor automático.

Categoría de utilización según IEC / EN 60947-2

Vida útil, mecánica (de la cual el máximo 50% de disparo por liberación shunt / undervoltage)

Operaciones

20000

Vida útil, eléctrico

AC-1

400 V 50/60 Hz

Operaciones

7500

415 V 50/60 Hz

Operaciones

7500
