También es adecuado para motores con clase de eficiencia IE3. Los dispositivos listos para IE3 están identificados por el logotipo en su paquete.
Conexión a SmartWire-DT
no
Clasificaciones del motor
Clasificación del motor
AC-3
380 V 400 V 415 V
PAG
kW
2.2
Corriente operacional clasificada
AC-3
380 V 400 V 415 V
Yo e
UN
5
Corriente de cortocircuito nominal 380 - 415 V
Yo q
kA
150
Rango de ajuste
Rango de ajuste de liberaciones de sobrecarga
Yo r
UN
4 - 6.3
Coordinación
Tipo de coordinación "1" Tipo de coordinación "2"
Secuencia de contacto
Voltaje de accionamiento
24 V DC
Voltaje de CC
Interruptores automáticos de protección de motor PKZM0-6,3
Contactor DILM7-10 (...)
Juego de cables de arranque DOL
Elemento de conexión mecánica y módulo de contacto eléctrico eléctrico PKZM0-XDM12
Notas
El terminal de extensión BK25 / 3-PKZ0-E y si es necesario B3 ... / ...- PKZ0 es un enlace trifásico común a las combinaciones de arrancador de motor para hacer arrancadores tipo F de acuerdo con UL508.
Notas

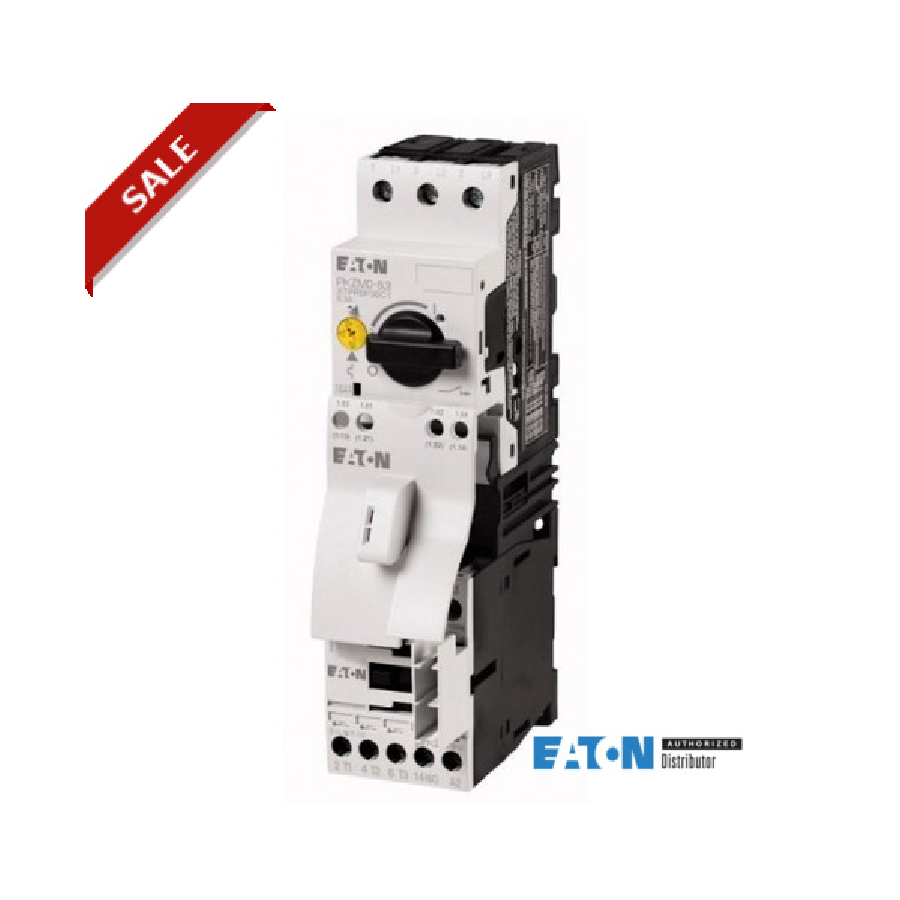

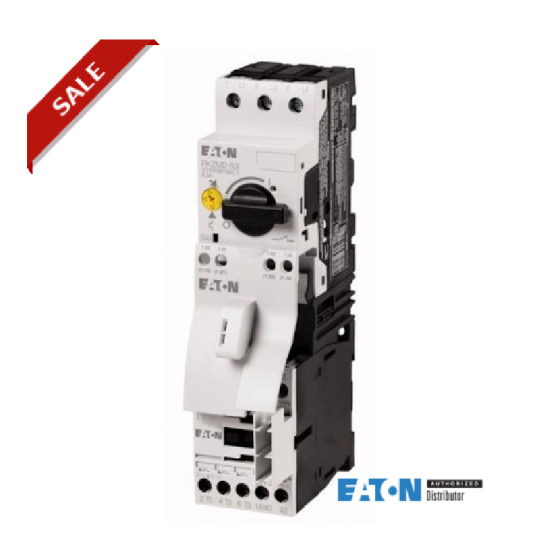

Los arrancadores DOL (unidades completas) constan de un interruptor de protección de motor PKZM0 y un contactor DILM.
Con el montaje del raíl de sombrero superior sin adaptador de arrancadores de hasta 15 A, solo el interruptor de protección del motor en el riel de la cubierta superior necesita un adaptador. Los contactores están provistos de soporte mecánico a través de un elemento de conexión mecánico.
Guía de control de cable con máx. 6 conductores de hasta 2,5 mm de diámetro externo o 4 conductores de hasta 3,5 mm de diámetro externo.
La conexión del circuito principal entre PKZ y contactor se establece con módulos de contacto eléctrico.
Al utilizar los contactos auxiliares DILA-XHIT ... (→ 101042), el conector eléctrico enchufable se puede quitar sin quitar el contacto auxiliar de montaje frontal.
Datos técnicos
General
Estándares
IEC / EN 60947-4-1, VDE 0660
Posición de montaje
Principales caminos de conducción
Tensión soportada de impulso nominal
U imp
V AC
6000
Categoría de sobretensión / grado de contaminación
III / 3
Voltaje operativo nominal
U e
V
230 - 415
Corriente operacional clasificada
Abierto, 3 polos: 50 - 60 Hz
380 V 400 V
Yo e
UN
6.3
Datos técnicos adicionales
Interruptor de protección del motor PKZM0, PKE
Interruptores de protección de motor PKZM0, ver interruptores de protección del motor / grupo de productos PKZM0 Contactores DILM, consultar grupo de productos de contactores Relé de sincronización DILET, ETR, ver contactores, relés temporizadores electrónicos grupo de productos
Contactores DILM
Pérdida de calor actual
Pérdida de calor actual en I e a AC-3/400 V
W
6.6
El consumo de energía
DC operado
Caza de focas
W
2.6
Datos de clasificación para tipos aprobados
Contactos auxiliares
Deber Piloto
AC operado
A600
DC operado
P300
Uso general
C.A.
V
600
C.A.
UN
15
corriente continua
V
250
corriente continua
UN
1
Corriente de cortocircuito
SCCR
600 V de alto defecto
SCCR (fusible)
kA
100
max. Fusible
UN
30 Clase J / CC
Verificación de diseño según IEC / EN 61439 (Mostrar características)
Datos técnicos ETIM 6.0 (Mostrar características)
Aprobaciones
Estándares de productos
IEC / EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; Marcado CE
