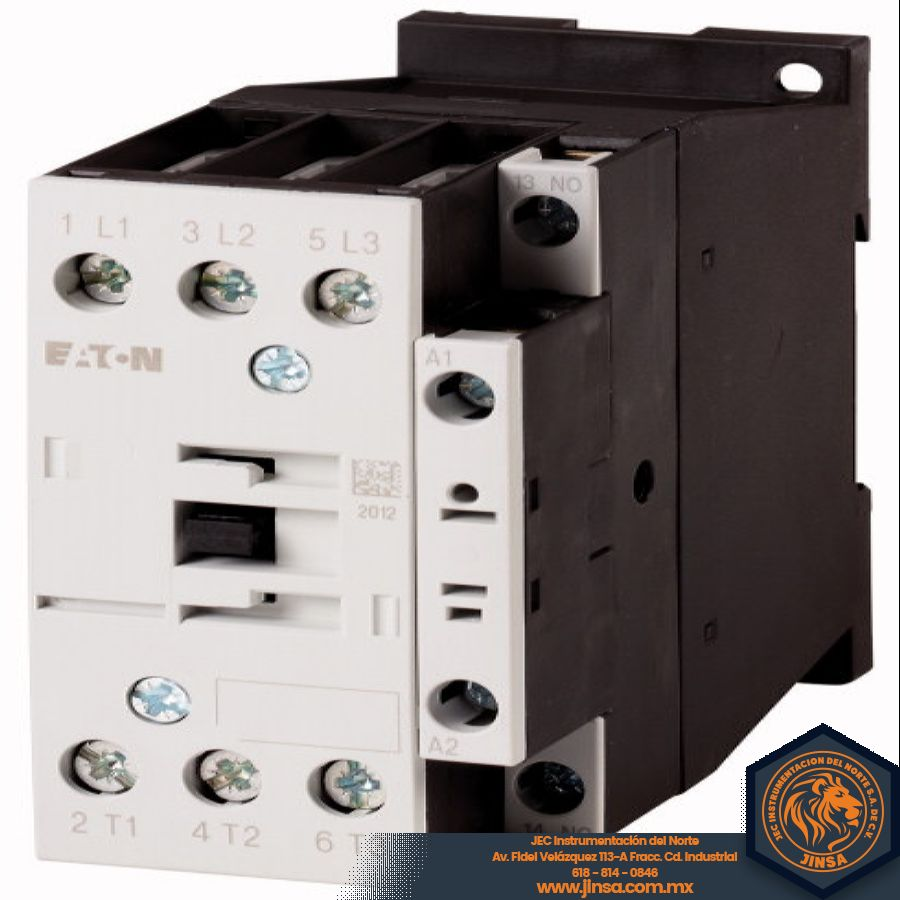

277655 Contactor, 3p + 1N / O, 11kW / 400V / AC3 DILMC25-10(RDC24)
zoom_in

277655 Contactor, 3p + 1N / O, 11kW / 400V / AC3 DILMC25-10(RDC24)

DILMC25-10(RDC24)
EATON MOELLER
EATON MOELLER

DILMC25-10(RDC24)

Contactor, 3p + 1N / O, 11kW / 400V / AC3

FICHA TECNICA

Existencia salvo previa venta: 1
Cotizar
Métodos de pago y Seguridad
Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a ella..
  Política de seguridad.

El sitio cuenta con certificado de seguridad SSL.
  Política de envío

Envíos a toda la República Mexicana
  Política de devolución

Nueve días hábiles después de la facturación. Se aplican restricciones*
  Pago a meses

Paga a meses mediante tu cuenta de Mercado Pago!!
Programa de entrega
Gama de productos
     Contactores
Solicitud
     Contactores para motores
Subordenar
     Contactores hasta 170 A, 3 polos
Categoría de utilización
     AC-1: cargas no inductivas o ligeramente inductivas, hornos de resistencia
NAC-3: motores de inducción de CA normales: arranque, apagado durante el funcionamiento
AC-4: motores de inducción de CA normales: arranque, obstrucción, inversión, inching


Notas
     También es adecuado para motores con clase de eficiencia IE3.
Los dispositivos listos para IE3 están identificados por el logotipo en su paquete.
Técnica de conexión
     Terminales con resorte
Descripción
     Terminales de resorte en los terminales del circuito auxiliar y de control
Número de polos
     3 polos
Corriente operacional clasificada

AC-3

380 V 400 V
 Yo e UN 25
AC-1

Corriente térmica convencional de aire libre, 3 polos, 50 - 60 Hz

Abierto

a 40 ° C
 I th = I e UN 45
adjunto
 Yo th UN 36
Corriente térmica convencional de aire libre, 1 polo

abierto
 Yo th UN 100
adjunto
 Yo th UN 90
Max. clasificación para motores trifásicos, 50 - 60 Hz

AC-3

220 V 230 V
 PAG kW 7.5
380 V 400 V
 PAG kW 11
660 V 690 V
 PAG kW 14
AC-4

220 V 230 V
 PAG kW 3.5
380 V 400 V
 PAG kW 6
660 V 690 V
 PAG kW 8.5
Contactos

N / O = Normalmente abierto
     1 N / O
Secuencia de contacto

Instrucciones
     Contactos según EN 50 012.
Corriente auxiliar, conexiones de bobina con tecnología de conexión por resorte.
Principales conexiones de corriente con terminales de tornillo.
circuito supresor integrado en electrónica de accionamiento
Se puede combinar con un contacto auxiliar
     DILM32-XHIC ..
DILA-XHIC (V) ..
Voltaje AC / DC
     Operación DC
Conexión a SmartWire-DT
     sí,
junto con el módulo de contactor DIL-SWD SmartWire DT
Datos técnicos
General
Estándares
     IEC / EN 60947, VDE 0660, UL, CSA
Vida útil, mecánico

DC operado
 Operaciones x 10 6 10
Frecuencia de operación, mecánica

DC operado
 Operaciones / h   5000
Pruebas climáticas
     Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30
Temperatura ambiente

Abierto
   DO -25 - +60
Adjunto
   DO - 25 - 40
Almacenamiento
   DO - 40 - 80
Posición de montaje

Resistencia al choque mecánico (IEC / EN 60068-2-27)

Choque medio sinusoidal, 10 ms

Contactos principales

Sin contacto
   gramo 10
Contactos auxiliares

Sin contacto
   gramo 7
Contacto N / C
   gramo 5
Resistencia mecánica a los golpes (IEC / EN 60068-2-27) cuando se monta en la mesa

Choque medio sinusoidal, 10 ms

Contactos principales

Sin contacto
   gramo 6.9
Contactos auxiliares

Sin contacto
   gramo 5.3
Contacto N / C
   gramo 3.5
Grado de protección
     IP00
Protección contra el contacto directo cuando se acciona desde la parte delantera (EN 50274)
     Prueba de dedos y dorso de la mano
Peso

DC operado
   kg 0.543
Terminales del conector de tornillo

Cable principal de capacidad de terminal

Sólido
   mm 2 1 x (0.75 - 16)
2 x (0.75 - 10)
Flexible con férula
   mm 2 1 x (0.75 - 16)
2 x (0.75 - 10)
Varado

DILMC25-10(RDC24)
