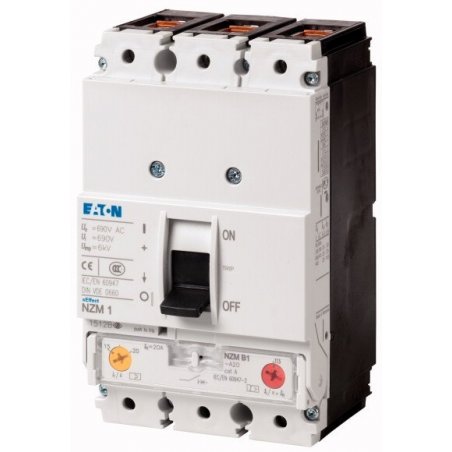

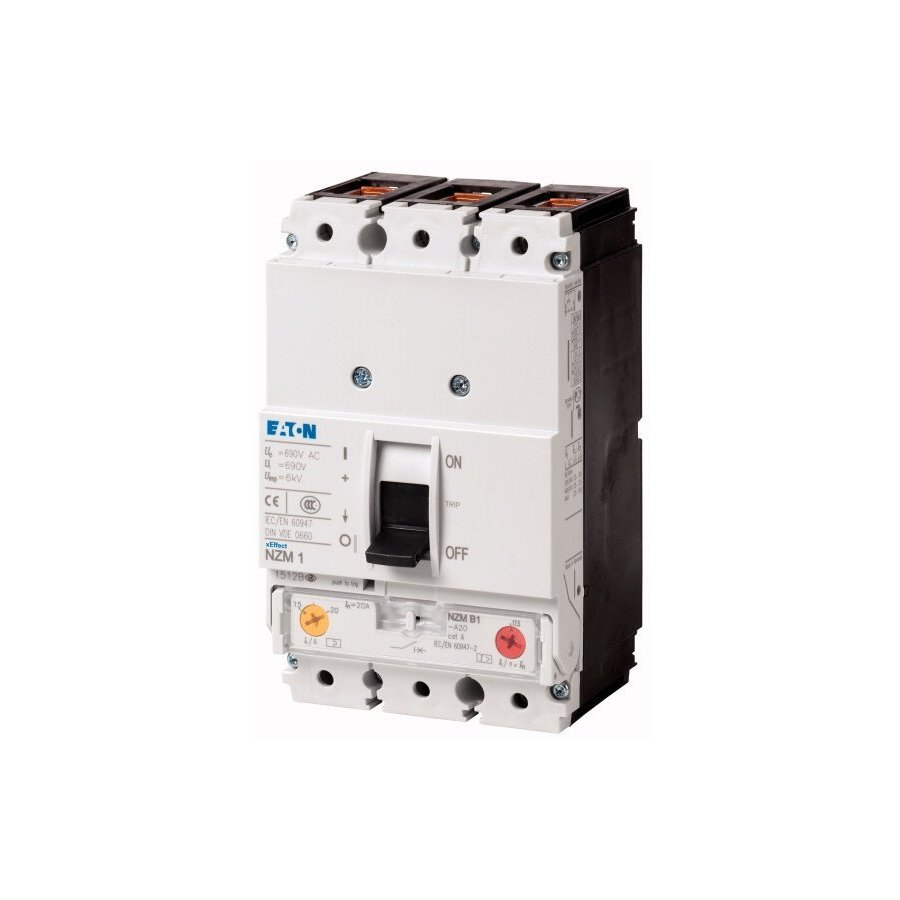

Estándares
|
|
|
IEC / EN 60947 |
Protección contra el contacto directo
|
|
|
Prueba con el dedo y dorso de la mano a VDE 0106 Parte 100 |
Pruebas climáticas
|
|
|
Calor húmedo, constante, según IEC 60068-2-78 Calor húmedo, cíclico, según IEC 60068-2-30 |
Temperatura ambiente
|
|
|
|
Temperatura ambiente, almacenamiento
|
|
DO |
- -40 - + 70 |
Operación
|
|
DO |
-25 - +70 |
Resistencia al choque mecánico (choque medio sinusoidal de 10 ms) según IEC 60068-2-27
|
|
gramo |
20 (choque medio sinusoidal 20 ms) |
Aislamiento seguro según EN 61140
|
|
|
|
Entre contactos auxiliares y contactos principales
|
|
V AC |
500 |
entre los contactos auxiliares
|
|
V AC |
300 |
Posición de montaje
|
|
|
Vertical y 90 ° en todas las direcciones |
  |
Con la versión XFI de falla a tierra: |
- NZM1, N1, NZM2, N2: vertical y 90 ° en todas las direcciones |
con unidad enchufable |
- NZM1, N1, NZM2, N2: vertical, 90 ° derecha / izquierda |
con unidad extraíble: |
- NZM3, N3: vertical, 90 ° derecha / izquierda |
- NZM4, N4: vertical |
con operador remoto: |
- NZM2, N (S) 2, NZM3, N (S) 3, NZM4, N (S) 4: vertical y 90 ° en todas las direcciones |
|
Dirección de suministro entrante
|
|
|
según sea necesario |
Grado de protección
|
|
|
|
Dispositivo
|
|
|
En el área de controles operativos: IP20 (grado básico de protección) |
Recintos
|
|
|
Con anillo aislante: IP40 Con manija giratoria de acoplamiento de puerta: IP66 |
Terminaciones
|
|
|
Terminal de túnel: Aislador de fase IP10 y terminal de banda: IP00 |
Otros datos técnicos (catálogo de hojas)
|
|
|
Dependencia de la temperatura, reducción |
Corriente clasificada = corriente ininterrumpida clasificada
|
I n = I u |
UN |
100 |
Invariabilidad de la tensión nominal
|
U imp |
|
|
Contactos principales
|
|
V |
6000 |
Contactos auxiliares
|
|
V |
6000 |
Voltaje operativo nominal
|
U e |
V AC |
690 |
Voltaje operativo nominal
|
U e |
V DC |
500 |
|
|
|
Se requieren las siguientes configuraciones para asegurar el disparo correcto:
La versión de respuesta rápida tardará más tiempo en responder cuando se usa para aplicaciones de DC. Debido a esto, el ajuste en la inscripción del bloque de disparo, que se especifica para las corrientes de CA, debe establecerse en un valor inferior para las corrientes de CC.
Factor de corrección de CC para el valor de respuesta de liberación instantánea:
o NZM1: 1.25
o NZM2: 1.35
o NZM3: 1.45
Ejemplo: NZM3 Ie = 500A. Corriente de disparo de CC deseada: 10 * Ie = 5000A.
Cálculo:
• Valor de CC / factor de corrección deseados = ajuste de CA en el bloque de disparo
• 5000 A / 1,45 = 3448 A ~ 7 * Ie = Valor que debe establecerse en el bloque de viaje
Configuraciones de circuito permitidas:
|
Categoría de sobretensión / grado de contaminación
|
|
|
III / 3 |
Voltaje de aislamiento nominal
|
U i |
V |
690 |
Uso en sistemas de suministro desenterrado
|
|
V |
≦ 690 |
Capacidad nominal de cortocircuito
|
I cm |
|
|
240 V
|
I cm |
kA |
187 |
400/415 V
|
I cm |
kA |
105 |
440 V 50/60 Hz
|
I cm |
kA |
74 |
525 V 50/60 Hz
|
I cm |
kA |
40 |
690 V 50/60 H
|
Ic |
kA |
17 |
Capacidad nominal de corte de cortocircuitos I cn
|
Yo cn |
|
|
Icu según el ciclo de prueba IEC / EN 60947 Ot-CO
|
Icu |
kA |
|
240 V 50/60 Hz
|
Yo cu |
kA |
85 |
400/415 V 50/60 Hz
|
Yo cu |
kA |
50 |
440 V 50/60 Hz
|
Yo cu |
kA |
35 |
525 V 50/60 Hz
|
Yo cu |
kA |
20 |
690 V 50/60 Hz
|
Yo cu |
kA |
10 |
500 V DC
|
Yo cu |
kA |
15 |
Ciclo de prueba de Ics a IEC / EN 60947 Ot-CO-t-CO
|
