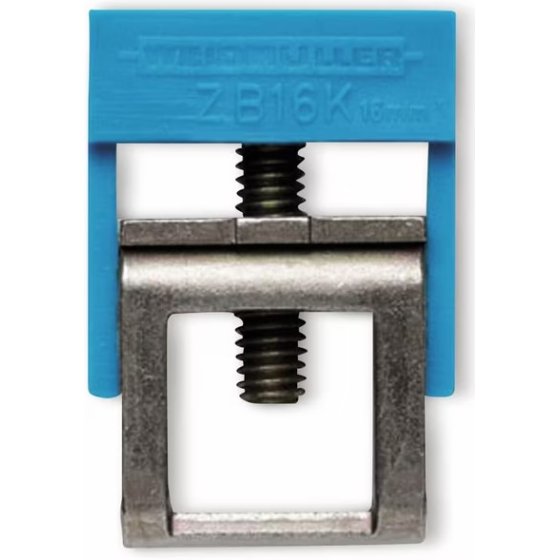

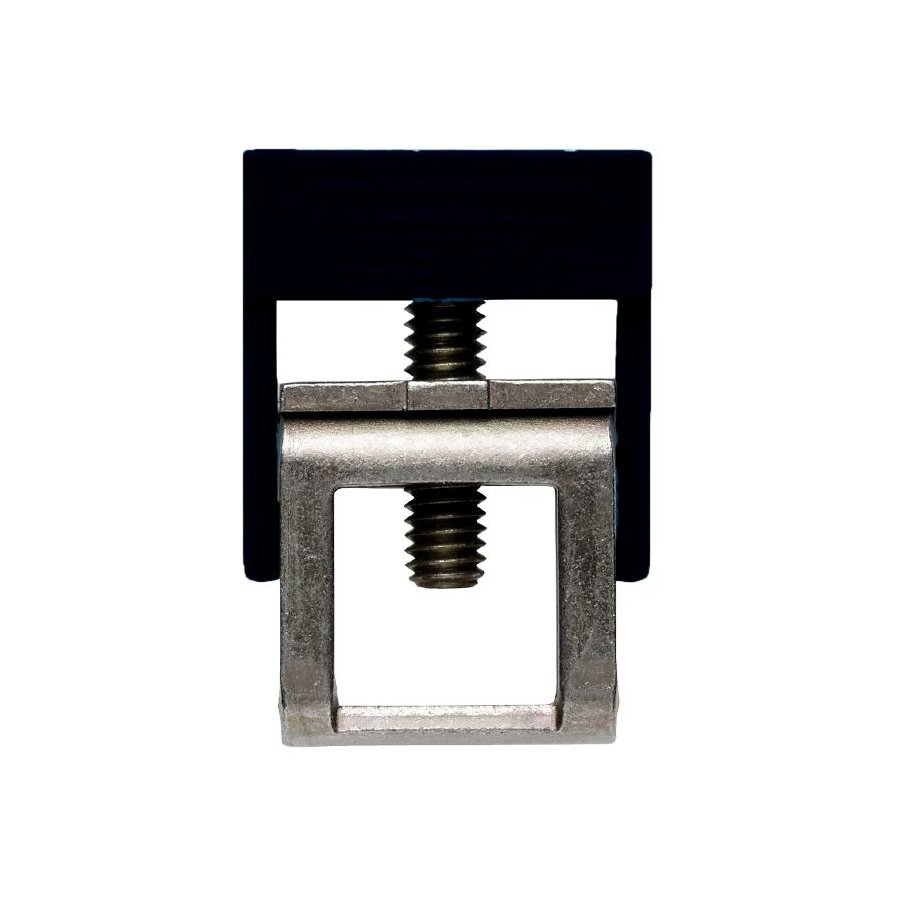

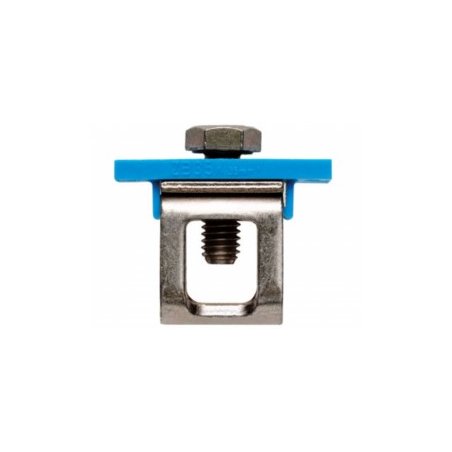

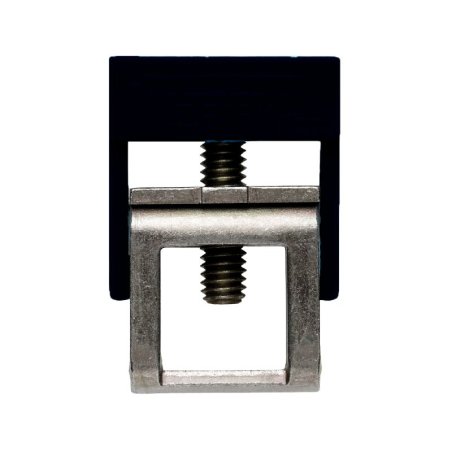

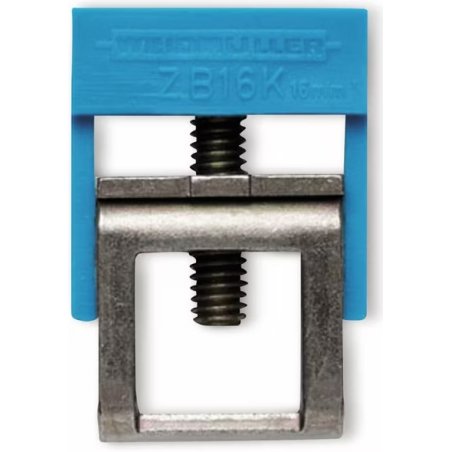

ZB 16K SW Brida-tornillo (barra colectora) 502810000
zoom_in
  • Sobre pedido

ZB 16K SW Brida-tornillo (barra colectora) 502810000

502810000
WEIDMULLER
WEIDMULLER

Contenido: 50 pzas

Brida-tornillo (barra colectora), Brida-tornillo, negro, 16 mm², Anchura: 10 mm, M 4, Acero

HOJA DE DATOS

Existencia salvo previa venta: 0
Cotizar
Métodos de pago y Seguridad
Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a ella..
  Política de seguridad.

El sitio cuenta con certificado de seguridad SSL.
  Política de envío

Envíos a toda la República Mexicana
  Política de devolución

Nueve días hábiles después de la facturación. Se aplican restricciones*
  Pago a meses

Paga a meses mediante tu cuenta de Mercado Pago!!

Datos generales para pedido

Versión
Brida-tornillo (barra colectora), Brida-tornillo, negro, 16 mm², Anchura: 10 mm, M 4, Acero
Código
0502810000
Tipo
ZB 16K SW
GTIN (EAN)
4008190332563
Cantidad
50  Pieza

Dimensiones y pesos

Profundidad
26,8  mm
Profundidad (pulgadas)
1,055  inch
Altura
19  mm
Altura (pulgadas)
0,748  inch
Anchura
10  mm
Anchura (pulgadas)
0,394  inch
Peso neto
8,74  g

Temperaturas

Temperatura ambiente
-5 °C…40 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

Datos del material

Material
Acero
Materiales aislantes
PA
Color
negro

Datos nominales IECEx/ATEX

Núm. de certificación (ATEX)
DEMKO03ATEX136028U
Núm. de certificación (IECEX)
IECEXULD13.0005U
Sección máx. del conductor (ATEX)
16 mm²
Sección máx. del conductor (IECEX)
16 mm²
Caracterización EN 60079-7
Ex eb II C Gb
Etiqueta Ex 2014/34/UE
II 2 G D
Advertencia de seguridad
Installation instructions:
The potential equalisation (PE) rail modules are suitable for use in housings in atmospheres with flammable gases and dust. For use in areas with flammable gases, these housings must meet the requirements of EN 60079-0 and EN 60079-7. For use in areas with flammable dust, these housings must meet the requirements of EN 60079-0 and EN 60079-31.

When combined with other terminal block ranges and sizes, and when other accessories are used, you must comply with the clearance and creepage distances given.

Regarding accessory use, the manufacturer's instructions must be followed.

List of restrictions:
The PE rail modules are considered one component, with Ex marking when used with the busbar holders of type SH and WEW. When used independently, the above named components are not covered by this certificate.

Valores característicos del sistema

Versión
para barra colectora 10 x 3 mm

Otros datos técnicos

Indicación de montaje
Paso
Tipo de montaje
atornillado

Conductor embornable (conexión nominal)

Par de apriete, max.
2,4  Nm
Par de apriete, min.
1,2  Nm
Sección de conexión del conductor, flexible, max.
16  mm²
Sección de conexión del conductor, flexible, mín.
2,5  mm²
Sección de embornado, máx.
25  mm²
Sección de embornado, mín.
2,5  mm²
Sección del conductor, semirrígido, máx.
25  mm²
Sección del conductor, semirrígido, mín.
16  mm²
Sección transversal de conductor, núcleo rígido, máx.
16  mm²
Sección transversal de conductor, núcleo rígido, mín.
2,5  mm²
Tipo de conexión
Brida-tornillo
Tornillo de apriete
M 4

Datos nominales según CSA

Núm. de certificación (CSA)
12400-237
Sección máx. del conductor (CSA)
6 AWG
Sección mín. del conductor (CSA)
12 AWG

Generalidades

Indicación de montaje
Paso

Datos nominales

Sección nominal
16  mm²

Datos nominales según UL

Núm. de certificación (UR)
E60693
Sección del conductor Cableado de campo máx. (UR)
4 AWG
Sección del conductor Cableado de campo mín. (UR)
12 AWG
Sección del conductor Cableado de fábrica máx. (UR)
4 AWG
Sección del conductor Cableado de fábrica mín. (UR)
12 AWG

Imágenes del producto

Título de ilustración-02
Imagen de producto
Dibujo leyenda-02
Similar a la ilustración
502810000
