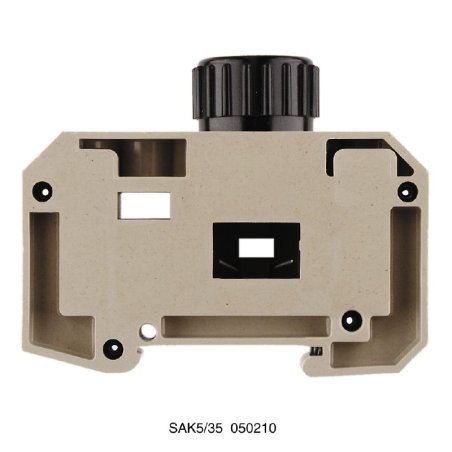

SAKS 5/35 DB Borne portafusibles, Conexión brida-tornillo 502100000
zoom_in
  • Sobre pedido

SAKS 5/35 DB Borne portafusibles, Conexión brida-tornillo 502100000

502100000
WEIDMULLER
WEIDMULLER

Contenido: 20 pzas

Borne portafusibles, Conexión brida-tornillo, Beige oscuro, 16 mm², 63 A, 400 V, Número de conexiones: 2, Número de pisos: 1, TS 35

HOJA DE DATOS

Existencia salvo previa venta: 0
Cotizar
Métodos de pago y Seguridad
Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a ella..
  Política de seguridad.

El sitio cuenta con certificado de seguridad SSL.
  Política de envío

Envíos a toda la República Mexicana
  Política de devolución

Nueve días hábiles después de la facturación. Se aplican restricciones*
  Pago a meses

Paga a meses mediante tu cuenta de Mercado Pago!!

Datos generales para pedido

Versión
Borne portafusibles, Conexión brida-tornillo, Beige oscuro, 16 mm², 63 A, 400 V, Número de conexiones: 2, Número de pisos: 1, TS 35
Código
0502100000
Tipo
SAKS 5/35 DB
GTIN (EAN)
4008190045821
Cantidad
20  Pieza

Dimensiones y pesos

Profundidad
65  mm
Profundidad (pulgadas)
2,559  inch
Profundidad incl. carril DIN
66  mm
Altura
80  mm
Altura (pulgadas)
3,15  inch
Anchura
28  mm
Anchura (pulgadas)
1,102  inch
Peso neto
105,2  g

Temperaturas

Temperatura de almacenamiento
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Temperatura permanete de trabajo, min.
-60  °C
Temperatura permanete de trabajo, max.
130  °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

Datos del material

Material
KrG
Color
Beige oscuro
Grado inflamabilidad según UL 94
V-0
5VA

Valores característicos del sistema

Versión
Conexión brida-tornillo
Elemento de seguridad
para conexión transversal atornillable
abierto por un extremo
Tapa final obligatoria
No
Número de potenciales
1
Número de pisos
1
Número de puntos de embornado por piso
2
Número de potenciales por piso
1
Pisos internos puenteados
No
Conexión PE
No
Carril
TS 35
Función N
No
Función PE
No
Función PEN
No

Otros datos técnicos

Indicación de montaje
Montaje directo
Lados abiertos
cerrado
Tipo de montaje
enclavado
Versión a prueba de explosivos
No

Conductor embornable (conexión adicional)

Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, conexión adicional, max.
16  mm²
Tipo de conexión, conexión adicional
Conexión brida-tornillo

Conductor embornable (conexión nominal)

Calibre según 60 947-1
B7
Dimens. caña destornillador
1,0 x 5,5 mm
Dirección de conexión
lateral
Longitud de desaislado
13  mm
Número de conexiones
2
Par de apriete, max.
2,4  Nm
Par de apriete, min.
1,2  Nm
Sección de conexión del conductor AWG, min.
AWG 14
Sección de conexión del conductor AWG, máx.
AWG 6
Sección de conexión del conductor, flexible, max.
16  mm²
Sección de conexión del conductor, flexible, mín.
1,5  mm²
Sección de embornado, máx.
16  mm²
Sección de embornado, mín.
1,5  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
16  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
1,5  mm²
Sección del conductor, flexible, máx.
16  mm²
Sección del conductor, flexible, mín.
1,5  mm²
Sección del conductor, semirrígido, máx.
16  mm²
Sección del conductor, semirrígido, mín.
1,5  mm²
Sección transversal de conductor, núcleo rígido, máx.
16  mm²
Sección transversal de conductor, núcleo rígido, mín.
1,5  mm²
Tipo de conexión
Conexión brida-tornillo
Tipo de conexión 2
Conexión brida-tornillo
Tornillo de apriete
M 4

Datos nominales según CSA

Corriente Gr C (CSA)
63 A
Núm. de certificación (CSA)
12400-159-154
Sección máx. del conductor (CSA)
6 AWG
Sección mín. del conductor (CSA)
14 AWG
Tensión Gr C (CSA)
600 V

Elemento indicador

Tipo de tensión para el indicador
AC

Bornes portafusibles

Indicación
sin LED
portafusible
E18
Soporte del fusible (porta fusibles)
atornillable
Tipo de tensión para el indicador
AC

Generalidades

Carril
TS 35
Indicación de montaje
Montaje directo
Normas
IEC 60947-7-3
Sección de conexión del conductor AWG, min.
AWG 14
Sección de conexión del conductor AWG, máx.
AWG 6

Datos nominales

Sección nominal
16  mm²
Tensión nominal
400  V
Tensión nominal para bornes contiguos
400  V
Tensión nominal DC
400  V
Intensidad nominal
63  A
Corriente en conductor máximo
63  A
Normas
IEC 60947-7-3
Resistencia de paso según IEC 60947-7-x
0,42  mΩ
Sobretensión de choque nominal
6 kV
Pérdida de potencia según la norma IEC 60947-7-x
2,43  W
Grado de polución
3

Datos nominales según UL

Corriente Gr C (UR)
40 A
Núm. de certificación (UR)
E60693
Sección del conductor Cableado de campo máx. (UR)
6 AWG
Sección del conductor Cableado de campo mín. (UR)
14 AWG
Sección del conductor Cableado de fábrica máx. (UR)
6 AWG
Sección del conductor Cableado de fábrica mín. (UR)
14 AWG
Tensión Gr C (UR)
600 V

Indicación importante

Información de producto
La tensión depende del elemento fusible seleccionado o del indicador luminoso seleccionado
