| Tipo | Distancia de detección | E/S | Conexión | N º de Modelo. |
|---|---|---|---|---|
| TOF |
 |
 2 salidas de control Entrada externa |
Conector M8 de 4 pines | TOF-DL250GC |
| Salida analógica Salida de control Entrada externa |
cable de 2 metros | TOF-DL250A | ||
| Cable flexible M12 de 5 pines | TOF-DL250AM12 | |||
| 3 salidas de control Entrada externa |
cable de 2 metros | TOF-DL250T | ||
| Cable flexible M12 de 5 pines | TOF-DL250TM12 |
| Modelo | cable de 2 metros | TOF-DL250A | TOF-DL250T |
|---|---|---|---|
| Cable flexible M12 de 5 pines | TOF-DL250AM12 | TOF-DL250TM12 | |

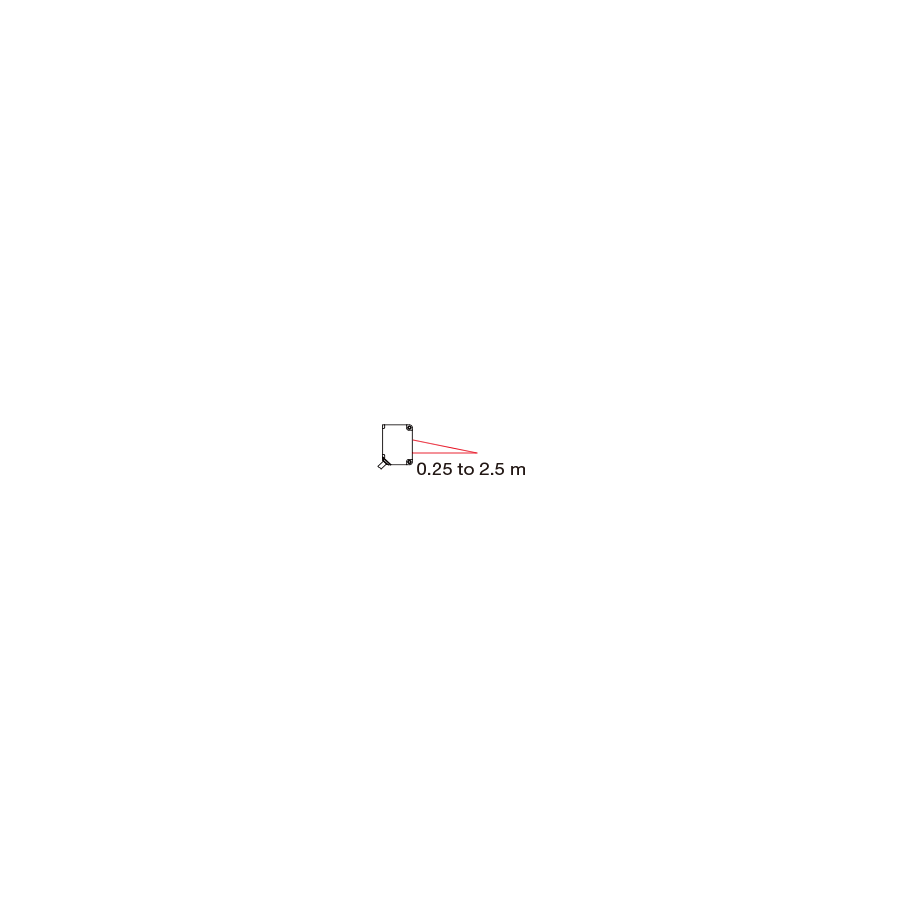

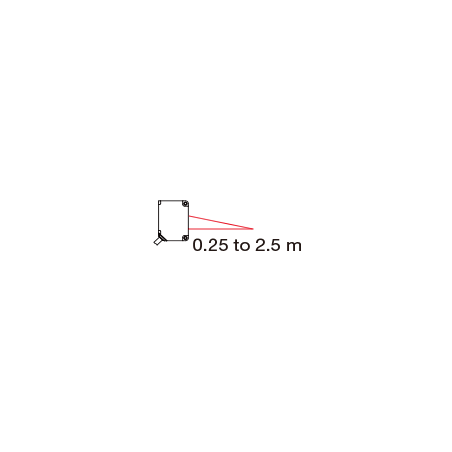

| Rango de medición *1 | 0,25 a 2,5 m | ||
Fuente de luz |
Media/longitud de onda | Láser semiconductor rojo, longitud de onda: 650 nm | |
| Producción promedio | 390 μW o menos | ||
| clase de láser | Clase 1 (IEC/JIS/FDA *2 ) | ||
| Tamaño del punto *3 | ø10 mm (A una distancia de 2,5 m) | ||
| Periodo de muestreo / Tiempo de respuesta | 200 μs / 0,5 ms o menos (cuando se realiza la media móvil una vez) | ||
| Histéresis | 3% o menos (Promedio móvil realizado: 64 veces/256 veces, Distancia: 1 a 2,5 m) |
||
| Ajuste de sensibilidad | Enseñanza (posible ajuste manual después de la enseñanza) | ||
| Indicadores | Indicador de salida (naranja), indicador de estabilidad/indicador de apagado del láser: (verde) / (rojo) / (apagado) |
Indicador de salida 1 (naranja), indicador de salida 2 (naranja), indicador de salida 3/indicador de estabilidad/ indicador de láser apagado: (naranja)/(verde)/(rojo)/(apagado) |
|
| Pantalla digital | Pantalla LED de 7 segmentos y 3 dígitos (Unidad de visualización: cm) | ||
| Entrada externa | Entrada de apagado láser/entrada de enseñanza (seleccionable mediante configuración) | ||
Salida de control |
No. de salidas | 1 | 3 (la configuración inicial de la salida 3 es entrada externa) |
| Salida de estabilidad | Salida 1 conmutable a salida de estabilidad (seleccionable mediante configuración) | ||
| Tipo | Colector abierto (NPN/PNP seleccionable configurando *4 ), Máx. 100 mA / 30 VCC, tensión residual 1,8 V máx. |
||
| Modo de salida | Luz encendida/oscura encendida seleccionable (las salidas 1 a 3 se configurarán en el mismo modo de salida para el tipo de tres salidas) |
||
Salida analógica |
Salida de corriente | 4 a 20 mA, Impedancia de carga: 300 Ω o menos |
No equipada |
| Salida de voltaje | 0 a 10 V, Impedancia de salida: 100 Ω o menos |
||
| Tipo de conección | Tipo de cable: ø4,5 mm, cable de 2 m, tipo Pigtail: Cable con conector M12 de 5 pines Cable resistente a la flexión de 300 mm (Radio de curvatura mínimo: cuando está fijo en su lugar > 6 x diámetro del cable, cuando es móvil > 2 x diámetro del cable) |
||
| Circuito de protección | Protección de conexión inversa, protección contra sobrecorriente | ||
| Clasificación | Tensión de alimentación | 12 a 30 VCC, incluido 10 % de ondulación (pp) *5 *6 |
10 a 30 VCC, incluido 10 % de ondulación (pp) *6 |
| Consumo actual | 60 mA o menos *7 | ||
Regulaciones aplicables |
CEM | Directiva EMC (2014/30/UE) | |
| RoHS | Directiva RoHS (2011/65/UE), China RoHS (Directiva 32) | ||
| Seguridad | Regulaciones de la FDA (21 CFR 1040.10 y 1040.11 *8 ) | ||
| Estándares aplicables | EN 60947-5-2 / IEC 60825-1 | ||
| Certificaciones NRTL | Componentes reconocidos por UL Interruptor de proximidad certificado para EE. UU. y Canadá | ||
Resistencia ambiental |
Temperatura/humedad ambiente | −30 a +50 °C (sin congelación) / 35 a 85 % de humedad relativa (sin condensación) | |
| iluminancia ambiental | Luz solar: 4000 lux o menos, Lámpara fluorescente: 3000 lux o menos | ||
| resistencia de vibracion | 10 a 55 Hz, doble amplitud 1,5 mm, 2 horas en cada una de las direcciones XY y Z |
||
| Resistencia a los golpes | 500 m/s 2 (Aprox. 50 G), 3 veces en cada una de las direcciones XY y Z | ||
| Grado de protección | Estándar IEC, IP67 | ||
| Tiempo de calentamiento | Temperatura ambiente-10 a +50 ℃: 5 min. o más Temperatura ambiente: 30 a -10 ℃: 10 min. o más largo |
||
| Material | Carcasa: PC, Cubierta frontal: PMMA | ||
| Peso | Tipo de cable: 88 g, Tipo de cola de cerdo: 48 g | ||
| Accesorios incluidos | Soporte de montaje: BEF-WK-190, tornillos de montaje (M3 × 20 mm) | ||
*1 Para papel negro (6 % de reflectancia), papel gris (18 % de reflectancia) y papel blanco (90 % de reflectancia).
*2 De acuerdo con las disposiciones de la FDA del Aviso sobre láser n.º 50, el láser está clasificado como Clase 1 según las normas IEC 60825-1:2007 y 2014.
*3 Definido con 1/e 2 (13,5%) de la intensidad central a la distancia máxima de detección. El sensor puede verse afectado por fugas de luz en tamaños de punto distintos al predeterminado y cuando hay un objeto altamente reflectante cerca del área de detección.
*4 El estado predeterminado es NPN.
*5 Para una salida analógica, utilice una fuente de alimentación de 12,0 V CC o superior para una salida correcta.
*6 Si la temperatura ambiente es de -10 °C o inferior, utilice una tensión de alimentación de 24 a 30 VCC.
*7 Sin incluir la corriente de carga de salida de control.
*8 Excluidas las diferencias según el Aviso sobre láser n.º 50.
● Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.
| Modelo | TOF-DL250GC | |
|---|---|---|
| Rango de medición *1 | 0,25 a 2,5 m | |
Fuente de luz |
Media/longitud de onda | Láser semiconductor rojo, Longitud de onda: 650 nm |
| Producción | Promedio: 390 μW o menos, Máximo: 64 mW | |
| clase de láser | Clase 1 (IEC/JIS/FDA *2 ) | |
| Tamaño del punto *3 | ø10 mm (A una distancia de 2,5 m) | |
| Periodo de muestreo / Tiempo de respuesta | 200 μs / 0,5 ms o menos (cuando se realiza la media móvil una vez) | |
| Histéresis | 3% o menos (Promedio móvil realizado: 64 veces/256 veces, Distancia: 1 a 2,5 m) |
|
| Ajuste de sensibilidad | Por enseñanza: Enseñanza de 1 punto, Enseñanza de 2 puntos, Enseñanza de ventana (es posible el ajuste manual después de la enseñanza) |
|
| Indicadores | Recepción de luz 1 (naranja), recepción de luz 2 (naranja), alimentación/IO-Link (verde) |
|
| Pantalla digital | Pantalla LED de 7 segmentos y 3 dígitos (Unidad de visualización: 10 mm) | |
| Entrada externa | Entrada de apagado láser/entrada de enseñanza (seleccionable con salida de control 2) *4 | |
Salida de control |
No. de salidas | 2 *4 |
| Tipo | Push-Pull, colector abierto NPN/PNP (seleccionable mediante configuración *5 ) Máx. 100 mA / 30 VCC, tensión residual 1,8 V máx. |
|
| Modo de salida | Luz encendida/oscura encendida seleccionable mediante configuración | |
| Enlace IO | Especificación | Ver. 1.1 |
| Velocidad de transmision | COM 3 (230,4 kbps) | |
| Longitud de los datos del proceso | 4 bytes | |
| Mín. Tiempo del ciclo | 1,0 ms | |
| Conexión | Conector M8 de 4 pines | |
| Circuito de protección | Protección de conexión inversa, protección contra sobrecorriente | |
| Clasificación | Tensión de alimentación | IO-Link: 18 a 30 VCC, SIO: 10 a 30 VCC, incluido 10 % de ondulación (pp) |
| Consumo actual | 60 mA o menos *6 | |
Regulaciones aplicables |
CEM | Directiva EMC (2014/30/UE) |
| RoHS | Directiva RoHS (2011/65/UE), China RoHS (Directiva 32) | |
| Seguridad | Regulaciones de la FDA (21 CFR 1040.10 y 1040.11 *7 ) | |
| Estándares aplicables | UL/cUL | cULus listado |
| ES | EN 60947-5-2 / IEC 60825-1 | |
Resistencia ambiental |
Temperatura/humedad ambiente | −10 a +50 °C (sin congelación) / 35 a 85 % de humedad relativa (sin condensación) |
| Temperatura/humedad de almacenamiento | –40 a +70°C (sin congelación) / 35 a 95 % de humedad relativa (sin condensación) | |
| iluminancia ambiental | Luz solar: 4000 lux o menos, Lámpara fluorescente: 3000 lux o menos (en la ventana receptora) |
|
| resistencia de vibracion | 10 a 55 Hz, doble amplitud 1,5 mm, 2 horas en cada una de las direcciones XY y Z |
|
| Resistencia a los golpes | 500 m/s 2 (Aprox. 50 G), 3 veces en cada una de las direcciones XY y Z | |
| Grado de protección | Estándar IEC, IP67 | |
| Material | Carcasa: PC, Cubierta frontal: PMMA | |
| Peso sin cable | Aprox. 30 gramos | |
| Accesorios incluidos | Soporte de montaje: BEF-WK-190, tornillos de montaje (M3 × 20 mm) | |
*1Para papel negro (6 % de reflectancia), papel gris (18 % de reflectancia) y papel blanco (90 % de reflectancia).
*2 De acuerdo con las disposiciones de la FDA del Aviso sobre láser n.º 50, el láser está clasificado como Clase 1 según las normas IEC 60825-1:2007 y 2014.
*3 Definido con 1/e 2 (13,5%) de la intensidad central a la distancia máxima de detección. El sensor puede verse afectado por fugas de luz en tamaños de punto distintos al predeterminado.
*4 El estado predeterminado de la Salida 2 no está asignado.
*5 El estado predeterminado de la Salida 1 es Push-Pull.
*6 Sin incluir la corriente de carga de salida de control.
*7 Excluidas las diferencias según el Aviso sobre láser n.º 50.
● Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.
