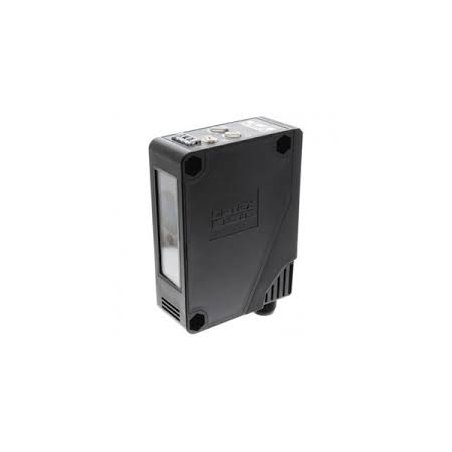

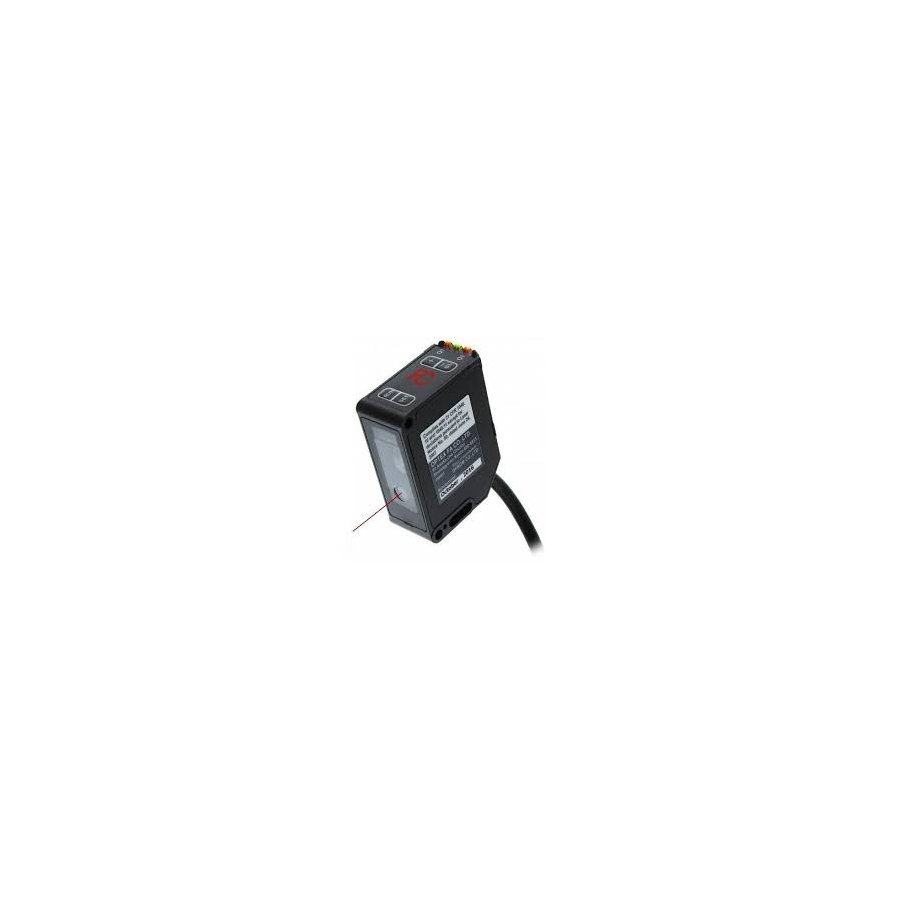

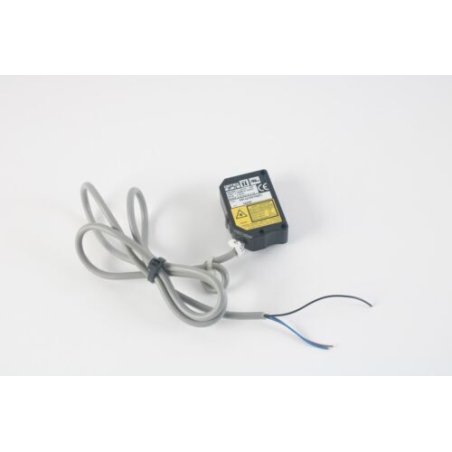

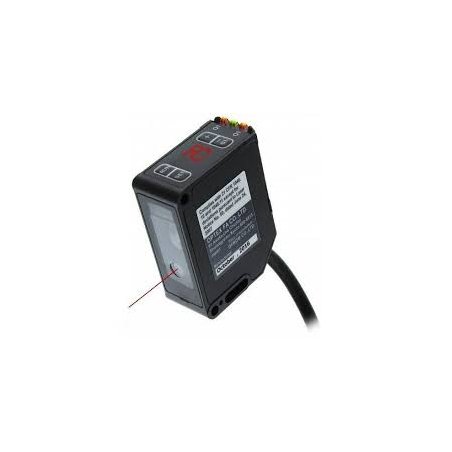

TOF-3V300CP Sensores TOF de largo alcance

0 Reseñas(s)

Referencia TOF-3V300CP

Sensor de distancia de detección larga

El método TOF, Time Of Flight, constituye la base técnica para una máxima fiabilidad y alta precisión.
Inmune al color y ángulo del objeto
FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

TOF-3V300CP

Cotizar

Descripción
Reseñas (0)

Póngase en fila

Tipo	Forma	Distancia de detección	Salida de control	Modelo (los modelos entre paréntesis son tipos de conectores)
Tipo	Forma	Distancia de detección	Salida de control	tipo NPN	tipo PNP
Reflectante difuso		0,3 a 3 metros	1 canal	TOF-3V300N1 (TOF-3V300CN1)	TOF-3V300P1 (TOF-3V300CP1)
Reflectante difuso		0,3 a 3 metros	2 canales	TOF-3V300N (TOF-3V300CN)	TOF-3V300P (TOF-3V300CP)
Retro reflectante		0 a 20 metros	1 canal	TOF-3V2000N (TOF-3V2000CN)	TOF-3V2000P (TOF-3V2000CP)

Especificaciones

Tipo				Reflectante difuso	Retro reflectante
Modelo	Tipo de cable	PNP	Salida: 1 canal	TOF-3V300N1	TOF-3V2000N
		PNP	Salida: 2 canales	TOF-3V300N	-
		PNP	Salida: 1 canal	TOF-3V300P1	TOF-3V2000P
		PNP	Salida: 2 canales	TOF-3V300P	-
	Tipo de conector	PNP	Salida: 1 canal	TOF-3V300CN1	TOF-3V2000CN
		PNP	Salida: 2 canales	TOF-3V300CN	-
		PNP	Salida: 1 canal	TOF-3V300CP1	TOF-3V2000CP
		PNP	Salida: 2 canales	TOF-3V300CP	-
Detectando objeto/objetivo				Opaco (Reflectancia: 6 a 90%)	Reflector: V-61
Distancia de detección				3000 mm (90% blanco)	20 m con Reflector V-61
Fuente de luz				Diodo láser rojo, longitud de onda: 650 nm, potencia máxima: 5 mW
clase de láser				FDA: Clase I JIS/IEC: Clase 1
Tamaño del punto				ø12 mm a 3 m de distancia	ø0 mm a 20 m de distancia
Desviación del ángulo óptico				0,5°(9 mrad) o menos
Histéresis				15% Máx: 300 a 1500 mm / 6% Máx: 1500 a 3000 mm	10% Máx.: 1 a 4 m / 3% Máx.: 4 a 20 m
Precisión de repetición				2 milímetros	10 milímetros
Tiempo de respuesta				0,5 ms	2 ms
Modo de salida				Encendido claro/encendido oscuro seleccionable
iluminancia ambiental				Luz solar: 4.000 lux, Lámpara incandescente: 3.000 lux (a 1 m)
Indicador				Indicador de salida: Naranja x 2 (tipo de 2 salidas), Indicador estable: Verde
Ajuste de distancia				Potenciómetro de 4 vueltas	Potenciómetro de 12 vueltas.
Entrada externa				Láser apagado
Prevención de diafonía				Hasta 2 uds.
Tensión de alimentación				10 a 30 VCC ±10%, 70 mA máx.
Protección del circuito				Protección de conexión inversa, protección contra sobrecorriente
Salida de control				NPN/PNP Colector abierto, 30 V/100 mA, (tensión residual 1,8 V máx.)
Cable de conexión)				Φ3.8 Cable de 2 m 5 hilos (tipo 2 salidas), 4 hilos (tipo 1 salida)
Conexión (conector M12)				M12, conector de 5 pines
CEM				EN60497-5-2
Tiempo de inicialización				300 ms
Cortocircuito interno				según VDE 160
Materiales				ABS/PMMA
Grado de protección				IP67
resistencia de vibracion				10 a 55 Hz, Doble amplitud 1,5 mm, X, Y, Z durante 2 Horas
Resistencia a los golpes				500 m/s ² (aprox. 50 G) X, Y, Z 3 veces cada uno
UL				cUL
CE				Directiva CEM
Temperatura de funcionamiento. humedad				-10 a +50 ℃, 35 a 85 % de humedad relativa
Temperatura de almacenamiento. humedad				-40 a +70 ℃, 35 a 95 % de humedad relativa
Deriva de temperatura				±1% máx.
