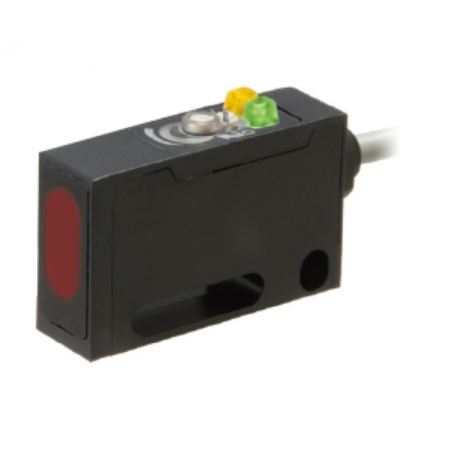

BEF-W160 Sensores rellenos de resina Serie J

0 Reseñas(s)
BEF-W160

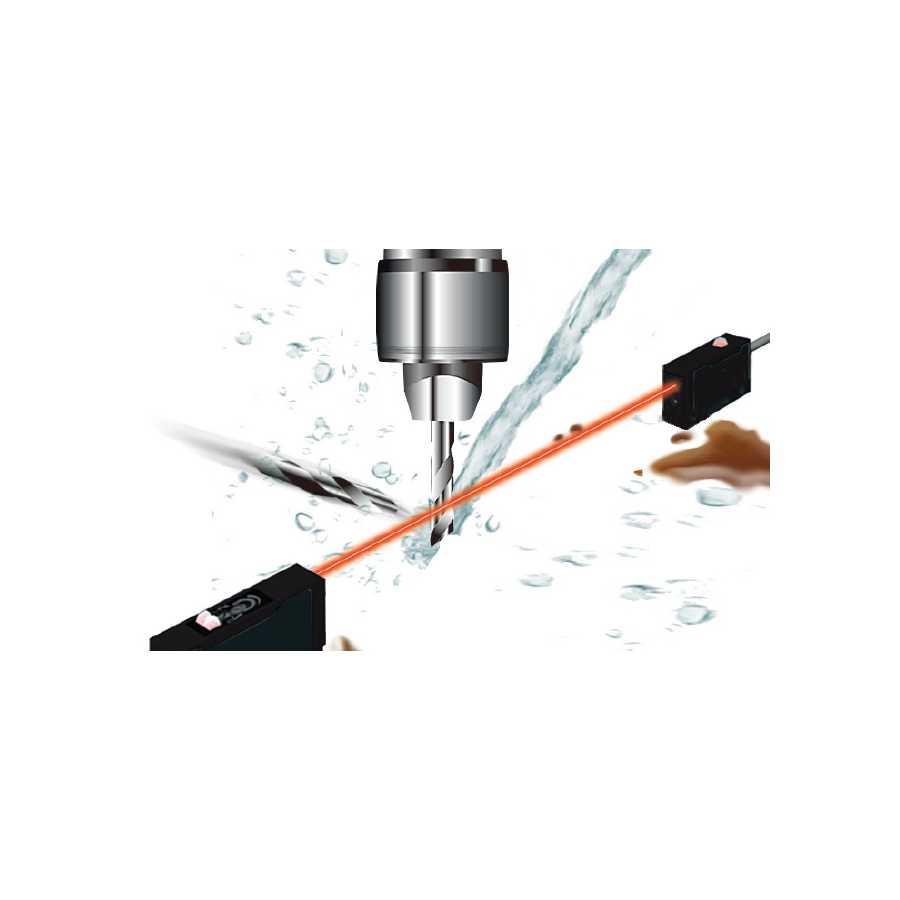

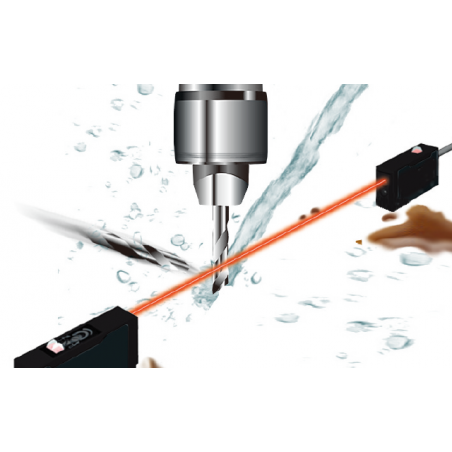

Cuerpo robusto y relleno de resina resistente al agua y a las vibraciones.

  • Pasó la prueba de 100 horas de resistencia al agua y al aceite.
  • Se logró un nivel de resistencia a las vibraciones muy superior al de los estándares JIS.
  • Paso del orificio de montaje: 10 a 25,4 mm
Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

BEF-W160

OPTEX
Cotizar
TipoFormaDistancia de detecciónModelo
(los modelos entre paréntesis son tipos de conectores)
tipo NPNtipo PNP
Tipo de cabeza encendida barrera lineup_v2_l_01.png lineup_v2_r_01.png JT-H1000N
(JT-H1000CN)		 JT-H1000P
(JT-H1000CP)

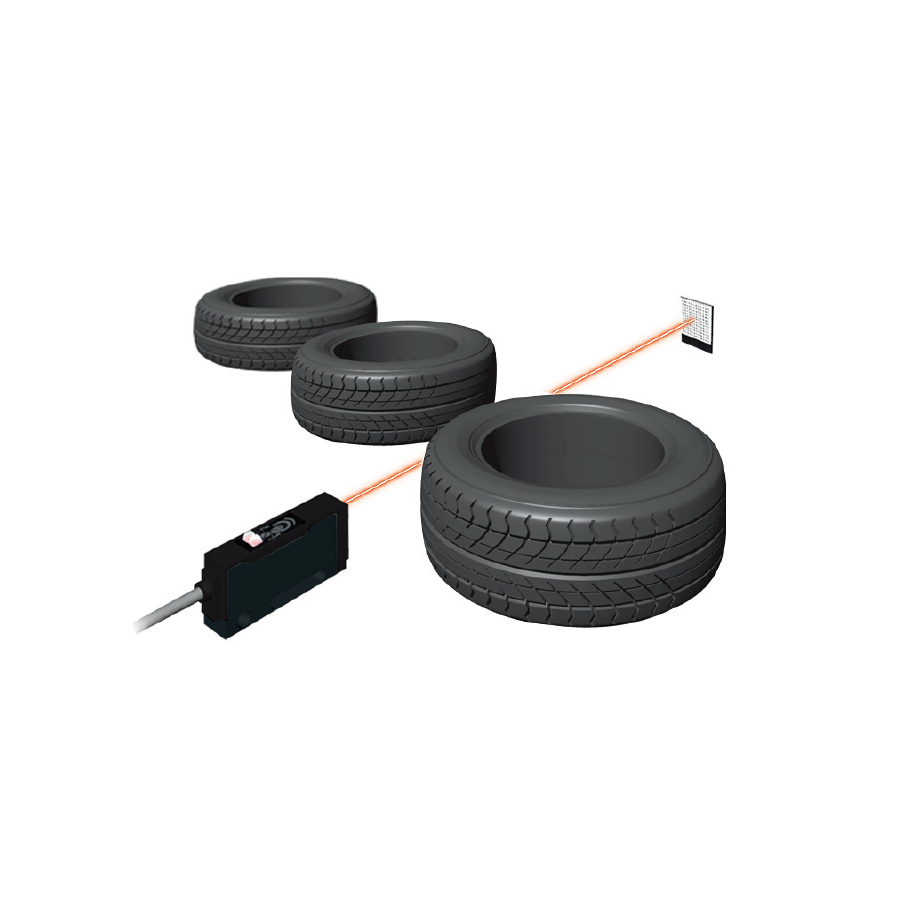

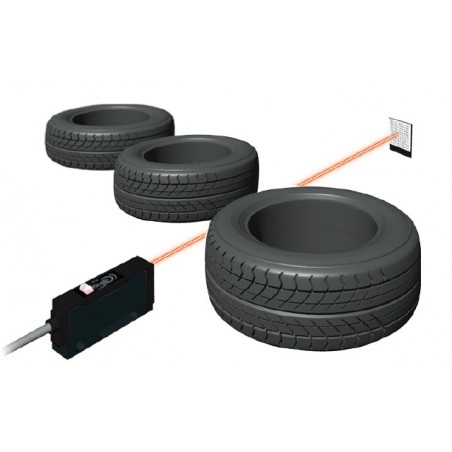

Retrorreflectante lineup_v2_l_02.png lineup_v2_r_02.png JR-H300N
(JR-H300CN)		 JR-H300P
(JR-H300CP)
reflexivo Difuso lineup_v2_l_03.png lineup_v2_r_03.png JD-HR80N
(JD-HR80CN)		 JD-HR80P
(JD-HR80CP)
Difuso limitado lineup_v2_r_04.png JD-HL03N
(JD-HL03CN)		 JD-HL03P
(JD-HL03CP)
Gran angular lineup_v2_r_05.png JD-HW08N
(JD-HW08CN)		 JD-HW08P
(JD-HW08CP)
Tipo de encendido lateral barrera lineup_v2_l_04.png lineup_v2_r_01.png JT-S1000N
(JT-S1000CN)		 JT-S1000P
(JT-S1000CP)
Retrorreflectante lineup_v2_l_05.png lineup_v2_r_02.png JR-S300N
(JR-S300CN)		 JR-S300P
(JR-S300CP)
reflexivo Difuso lineup_v2_l_06.png lineup_v2_r_03.png JD-SR80N
(JD-SR80CN)		 JD-SR80P
(JD-SR80CP)
Difuso limitado lineup_v2_r_04.png JD-SL03N
(JD-SL03CN)		 JD-SL03P
(JD-SL03CP)
Gran angular lineup_v2_r_05.png JD-SW08N
(JD-SW08CN)		 JD-SW08P
(JD-SW08CP)

•Para el tipo de conector, compre un cable conector de la serie JCN opcional.

Especificaciones

TipoTipo de barreraTipo retrorreflectante
ModeloPNPTipo de cableJT-H1000N/JT-S1000NJR-H300N/JR-S300N
Tipo de conectorJT-H1000CN/JT-S1000CNJR-H300CN/JR-S300CN
PNPTipo de cableJT-H1000P/JT-S1000PJR-H300P/JR-S300P
Tipo de conectorJT-H1000CP/JT-S1000CPJR-H300CP/JR-S300CP
Distancia de detección 10 metros 0,01 a 3 metros
Fuente de luz LED infrarrojo LED rojo
Objeto detectable más pequeño ø6mm ø40mm
Tiempo de respuesta 0,5 ms o menos
Histéresis -
Ajuste de distancia Potenciómetro sin fin de 2 vueltas (con indicador)
Indicadores Indicador de salida (LED naranja), Indicador de estabilidad (LED verde)
Salida de control Tipo NPN/PNP Colector abierto Máx. 100 mA/30 VCC
Modo de salida Interruptor de selección de encendido de luz/encendido oscuro
Tipo de conección Tipo de cable: Longitud del cable: 2 m (ø4 mm) / Tipo de conector: M8, 4 pines
Resistencia de aislamiento 20 MΩ o más (con 500 VCC)
Clasificación Tensión de alimentación 10 a 30 VCC, incluido 10% de ondulación (pp)
Consumo actual Emisor: 20 mA o menos
Receptor: 15 mA o menos		 20 mA o menos
Regulaciones aplicables Directiva EMC (2004/108/CE)
Estándares aplicables EN 60947-5-2
Estándares de la empresa Resistencia al ruido: Feilen Nivel 3 aprobado

Resistencia ambiental		 Temperatura/humedad ambiente -25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
iluminancia ambiental Luz solar: 10.000 lux Lámpara incandescente: 3.000 lux
resistencia de vibracion 10 a 55 Hz; doble amplitud 1,5 mm;
2 horas en cada una de las direcciones X, Y y Z.
Resistencia a los golpes Aprox. 100 G (1000 m/s2 ) ;
3 veces en cada una de las direcciones X, Y y Z
Grado de protección Estándar IEC, estándar IP67/JEM, IP67g
Material Carcasa: PBT, Lente: Policarbonato (el tipo retrorreflectante es PMMA)
Peso (cable incluido) Emisor de tipo barrera: Aprox. 13 g Otros: Aprox. 15 gramos
Accesorios incluidos Soporte de montaje: BEF-W160 Soporte de montaje: BEF-W160
Reflector: V-61

•Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.

TipoTipo reflectante difusoTipo reflectante difuso limitadoTipo reflectante difuso gran angular
ModeloPNPTipo de cableJD-HR80N/JD-SR80NJD-HL03N/JD-SL03NJD-HW08N/JD-SW08N
Tipo de conectorJD-HR80CN/JD-SR80CNJD-HL03CN/JD-SL03CNJD-HW08CN/JD-SW08CN
PNPTipo de cableJD-HR80P/JD-SR80PJD-HL03P/JD-SL03PJD-HW08P/JD-SW08P
Tipo de conectorJD-HR80CP/JD-SR80CPJD-HL03CP/JD-SL03CPJD-HW08CP/JD-SW08CP
Distancia de detección 800 milímetros 20 a 50 milímetros 80mm
Fuente de luz LED rojo
Objeto detectable más pequeño -
Tiempo de respuesta 0,5 ms o menos
Histéresis 20% o menos
Ajuste de distancia Potenciómetro sin fin de 2 vueltas (con indicador)
Indicadores Indicador de salida (LED naranja), Indicador de estabilidad (LED verde)
Salida de control Tipo NPN/PNP Colector abierto Máx. 100 mA/30 VCC
Modo de salida Interruptor de selección de encendido de luz/encendido oscuro
Tipo de conección Tipo de cable: Longitud del cable: 2 m (ø4 mm) / Tipo de conector: M8, 4 pines
Resistencia de aislamiento 20 MΩ o más (con 500 VCC)
Clasificación Tensión de alimentación 10 a 30 VCC, incluido 10% de ondulación (pp)
Consumo actual 20 mA o menos
Regulaciones aplicables Directiva EMC (2004/108/CE)
Estándares aplicables EN 60947-5-2
Estándares de la empresa Resistencia al ruido: Feilen Nivel 3 aprobado

Resistencia ambiental		 Temperatura/humedad ambiente -25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
iluminancia ambiental Luz solar: 10.000 lux Lámpara incandescente: 3.000 lux
resistencia de vibracion 10 a 55 Hz; doble amplitud 1,5 mm;
2 horas en cada una de las direcciones X, Y y Z.
Resistencia a los golpes Aprox. 100 G (1000 m/s2 ) ;
3 veces en cada una de las direcciones X, Y y Z
Grado de protección Estándar IEC, estándar IP67/JEM, IP67g
Material Carcasa: PBT, Lente: Policarbonato (el tipo retrorreflectante es PMM)
Peso sin cable Emisor de tipo barrera: Aprox. 13 g Otros: Aprox. 15 gramos
Accesorio incluido Soporte de montaje: BEF-W160

•Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.
