BEF-W100-A Sensores de tamaño estándar Serie Z3
zoom_in
  • Sobre pedido

BEF-W100-A Sensores de tamaño estándar Serie Z3

BEF-W100-A
OPTEX
OPTEX

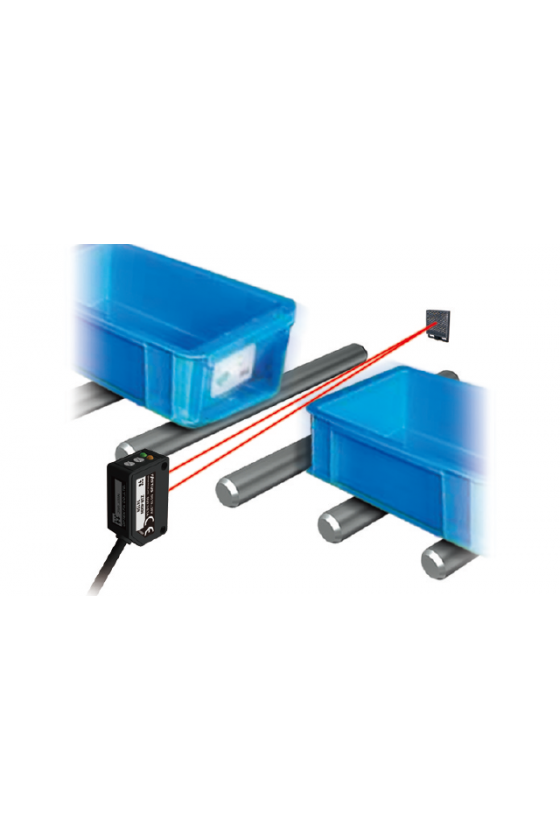

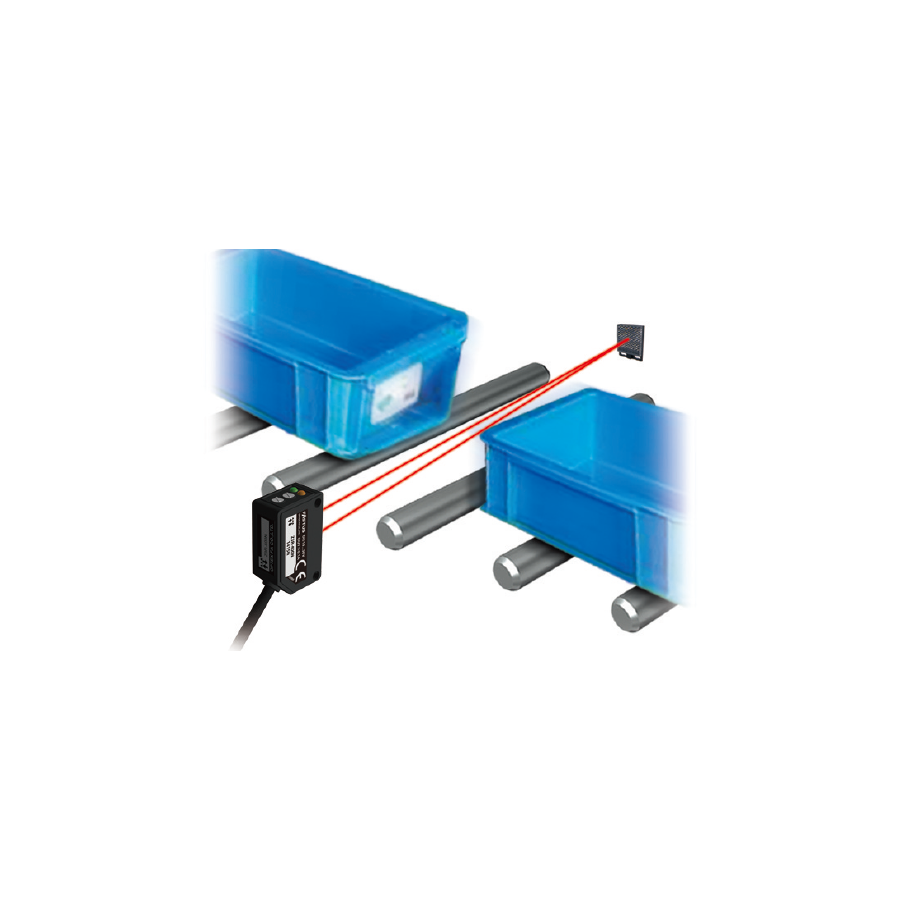

Sensor estándar de la industria

    • La distancia de detección más larga de su
    • clase es de 25 m*
    • Zona muerta significativamente reducida
    • Indicadores visibles desde cualquier ángulo.

    • NUEVO MODELO

      Nueva línea de tipos de barrera con LED IR de alta potencia

*Tipo LED rojo, con tipo de haz pasante

FICHA TECNICA

Existencia salvo previa venta: 0
Cotizar
Métodos de pago y Seguridad
Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a ella..
  Política de seguridad.

El sitio cuenta con certificado de seguridad SSL.
  Política de envío

Envíos a toda la República Mexicana
  Política de devolución

Nueve días hábiles después de la facturación. Se aplican restricciones*
  Pago a meses

Paga a meses mediante tu cuenta de Mercado Pago!!

Póngase en fila

TipoAparienciaDistancia de detecciónModelo
(los modelos entre paréntesis son tipos de conectores)
tipo NPNtipo PNP
barrera lineup_l_01.png lineup_v2_r_01.png Z3T-2500N
(Z3T-2500CN4)		 Z3T-2500P
(Z3T-2500CP4)
Haz de barrera
con LED IR		 lineup_l_07.png lineup_r_07.png Z3T-2500NIR −
Retrorreflectante* lineup_l_02.png lineup_v2_r_02.png Z3R-400N
(Z3R-400CN4)		 Z3R-400P
(Z3R-400CP4)
Reflectante difuso lineup_l_03.png lineup_v2_r_03.png Z3D-100N
(Z3D-100CN4)		 Z3D-100P
(Z3D-100CP4)

Reflectante difuso limitado		 lineup_l_04.png lineup_v2_r_04.png Z3D-L09N
(Z3D-L09CN4)		 Z3D-L09P
(Z3D-L09CP4)

Reflectante difuso gran angular		 lineup_l_04.png lineup_v2_r_05.png Z3D-W20N
(Z3D-W20CN4)		 Z3D-W20P
(Z3D-W20CP4)

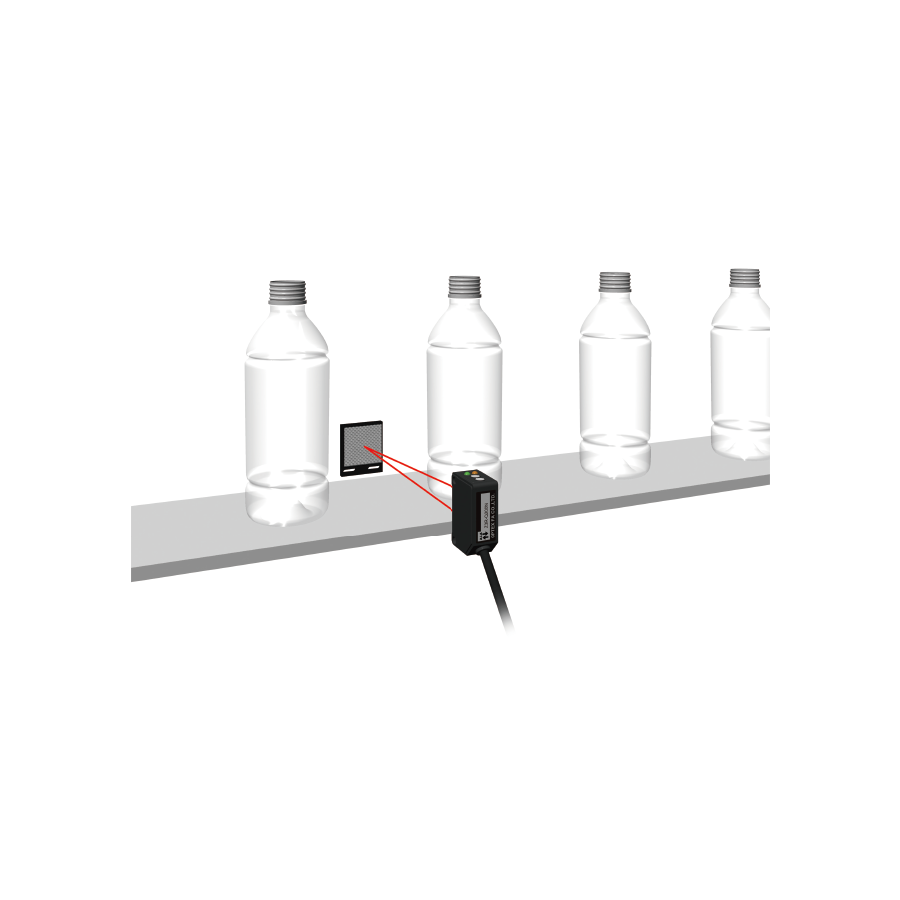

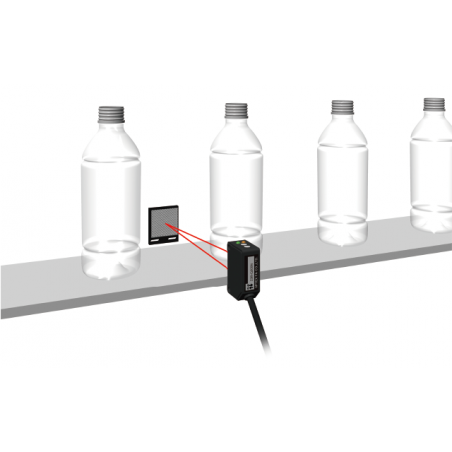

Detección de objetos transparentes		 lineup_l_05.png lineup_v2_r_06.png Z3R-Q200N
(Z3R-Q200CN4)		 Z3R-Q200P
(Z3R-Q200CP4)

•No se incluye un soporte de montaje. Si es necesario, compre por separado.
•No se incluye un reflector con el tipo retrorreflectante. Compre un reflector opcional por separado.
•Para el tipo de conector, compre un cable conector opcional por separado.

Especificaciones

TipobarreraRetro reflectanteReflectante difuso
Reflectante difuso limitado
Reflectante difuso gran angular
ModeloPNPCableZ3T-2500NIRZ3T-2500NZ3R-400NZ3D-100NZ3D-L09NZ3D-W20N
ConectorーZ3T-2500CN4Z3R-400CN4Z3D-100CN4Z3D-L09CN4Z3D-W20CN4
PNPCableーZ3T-2500PZ3R-400PZ3D-100PZ3D-L09PZ3D-W20P
ConectorーZ3T-2500CP4Z3R-400CP4Z3D-100CP4Z3D-L09CP4Z3D-W20CP4
Distancia de detección 25 metros 0,01 a 4 m* 1 0 a 1 m* 2 10 a 90 mm* 3 1 a 200 mm* 4
Fuente de luz LED infrarrojo, longitud de onda 850 nm LED rojo de 4 elementos, longitud de onda 632 nm
Tamaño del punto Aprox. ø1400 mm a 25 m Aprox.
ø1800 mm
a 25 m		 Aprox.
ø280 mm
a 4 m		 Aprox.
ø75 mm
a 1 m		 Aprox.
ø8 mm
a 90 mm		 Aprox.
□45 mm
a 50 mm
Tiempo de respuesta 500 μs o menos
Histéresis - - - Máx. 20% Máx. 10% Máx. 20%
Ajuste de sensibilidad potenciómetro de 1 vuelta
Indicadores Indicador de salida: LED naranja, Indicador de estabilidad: LED verde
(no hay indicador equipado en el emisor de tipo barrera)
Salida de control NPN/PNP Colector abierto 100 mA/30 VCC Máx.
Modo de salida Luz encendida, oscuridad encendida seleccionable mediante interruptor.
Conexión Tipo de cable: 2 m de largo, ø3,8 mm
(Radio de curvatura mínimo: 15,2 mm (cuando está fijado en su lugar))
- Tipo de conector: M8, 4 pines
Clasificación Tensión de alimentación 10 a 30 VCC, incluido 10% de ondulación (pp)
Consumo actual Emisor: 20 mA o menos
Receptor: 15 mA o menos		 20 mA o menos 25 mA o menos 20 mA o menos 20 mA o menos
Regulaciones aplicables CEM 2014/30/UE
Ambiente Directiva RoHS (2011/65/EU), China RoHS (Orden MIIT No. 32)
Estándares aplicables EN 60947-5-2
Estándares de la empresa Resistencia al ruido: Feilen Nivel 3 aprobado

Resistencia ambiental		 Temperatura/humedad ambiente -25 a 55 ℃/35 a 85 % RH (sin condensación ni congelación)
iluminancia ambiental Luz solar: 10.000 lux, Lámpara incandescente: 3.000 lux
resistencia de vibracion 10 a 55 Hz; Doble amplitud 1,5 mm;
2 horas en cada una de las direcciones X, Y y Z.
Resistencia a los golpes Aprox. 100 G (1000 m/s 2 ) 3 veces en cada una de las direcciones X, Y y Z
Grado de protección IP67
Material Carcasa: ABS, Cubierta frontal: PMMA
Peso sin cable Aprox. 10 gramos
Artículos incluidos Manual de instrucciones

*1. Con el reflector V-61
*2. Papel blanco 200 mm × 200 mm.
*3. Papel blanco 100 mm × 100 mm.
*4. Papel blanco 300 mm × 300 mm.
