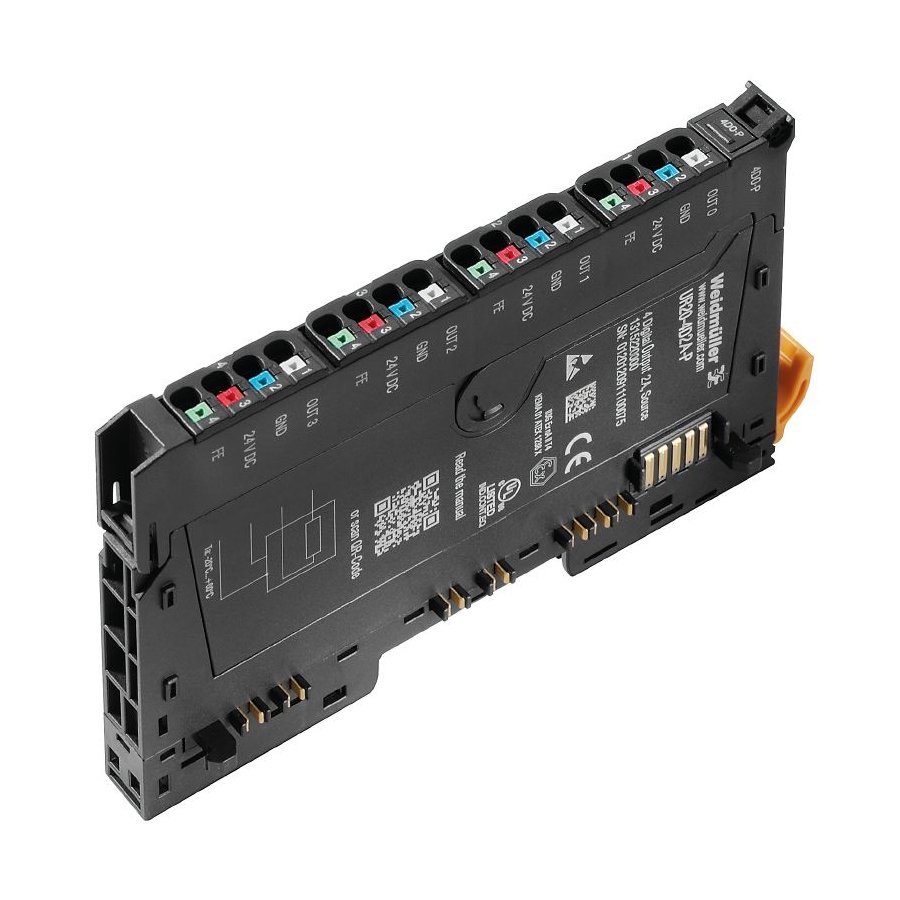

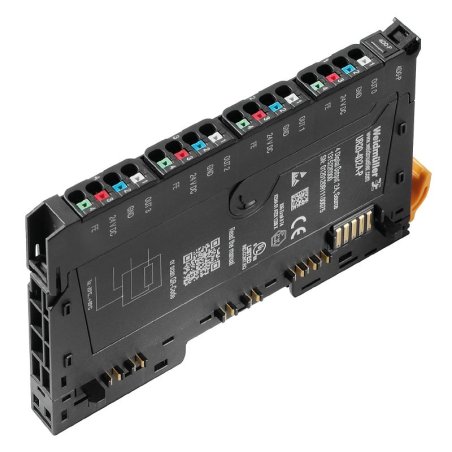

UR20-4DO-P-2A Módulo de E/S remoto, IP20, Señales digitales, Salida, 4 canales, 2 A por canal 1315230000
zoom_in

UR20-4DO-P-2A Módulo de E/S remoto, IP20, Señales digitales, Salida, 4 canales, 2 A por canal 1315230000

1315230000
WEIDMULLER
WEIDMULLER

Módulo de E/S remoto, IP20, Señales digitales, Salida, 4 canales, 2 A por canal

HOJA DE DATOS

VIDEO

Existencia salvo previa venta: 26
Cotizar
Métodos de pago y Seguridad
Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a ella..
  Política de seguridad.

El sitio cuenta con certificado de seguridad SSL.
  Política de envío

Envíos a toda la República Mexicana
  Política de devolución

Nueve días hábiles después de la facturación. Se aplican restricciones*
  Pago a meses

Paga a meses mediante tu cuenta de Mercado Pago!!

Datos generales para pedido

Versión
Módulo de E/S remoto, IP20, Señales digitales, Salida, 4 canales, 2 A por canal
Código
1315230000
Tipo
UR20-4DO-P-2A
GTIN (EAN)
4050118118377
Cantidad
1  Pieza

Dimensiones y pesos

Profundidad
76  mm
Profundidad (pulgadas)
2,992  inch
Altura
120  mm
Altura (pulgadas)
4,724  inch
Anchura
11,5  mm
Anchura (pulgadas)
0,453  inch
Medida de fijación, altura
128  mm
Peso neto
85  g

Temperaturas

Temperatura de almacenamiento
-40 °C ... +85 °C
Temperatura de servicio
-20 °C...60 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
82327f13-cd27-455a-ab5b-a62e1996dcf8

Salidas digitales

Alimentación del actuador
  • mín.:
    0 mA
  • nominal:
    750 mA
  • máx.:
    750 mA
Carga inductiva (DC13)
0,2  Hz
Carga óhmica (mín. 47 Ω)
1  kHz

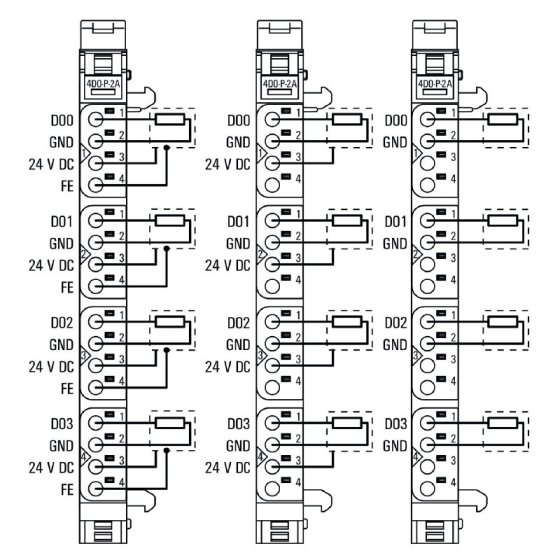

Conexión de actuadores
2 conductores
3 conductores
3 conductores + FE
Corriente de salida por canal, máx.
2.000  mA
Corriente de salida por módulo, máx.
8.000  mA
Corriente de salida según la aplicación
  • mín.:
    0 mA
  • nominal:
    8.000 mA
  • máx.:
    8.000 mA
Diagnóstico de canales individuales
No
Diagnóstico de módulo
Sí
Energía de desconexión (inductiva)
<150 mJ / canal
Factor de simultaneidad
  • mín.:
    0 %
  • nominal:
    100 %
  • máx.:
    100 %
Potencia de lámpara (12 W)
1  kHz
Resistente a cortocircuitos
Sí (descon. térmica)
Salidas digitales
4
Sin realimentación
Sí
Tiempo de respuesta del circuito de protección (limitación de corriente)
<100μs
Tiempo máx. de respuesta, alto
100  µs
Tiempo máx. de respuesta, bajo
250  µs
Tipo
Carga de lámpara
Carga óhmica
Inductiva

Datos de conexión

Sección de conexión del conductor, flexible, max.
1,5  mm²
Sección de conexión del conductor, flexible, máx. (AWG)
AWG 16
Sección de conexión del conductor, flexible, mín.
0,14  mm²
Sección de conexión del conductor, flexible, mín. (AWG)
AWG 26
Sección de conexión del conductor, rígido, max.
1,5  mm²
Sección de conexión del conductor, rígido, min.
0,14  mm²
Sección de conexión del conductor, rígido, máx. (AWG)
AWG 16
Sección de conexión del conductor, rígido, mín. (AWG)
AWG 26
Tipo de conexión
PUSH IN

Datos generales

Carril
TS 35
Categoría de sobretensión
II
Grado de polución
2
Grado inflamabilidad según UL 94
V-0
Humedad del aire (almacenamiento)
10% a 95%, sin condensación conforme a DIN EN 61131-2
Humedad del aire (funcionamiento)
10% a 95%, sin condensación conforme a DIN EN 61131-2
Humedad del aire (transporte)
10% a 95%, sin condensación conforme a DIN EN 61131-2
Presión del aire (almacenamiento)
1013 hPa (altura 0 m) a 700 hPa (altura 3000 m) conforme a DIN EN 61131-2
Presión del aire (funcionamiento)
≥ 795 hPa (altura ≤ 2000 m) conforme a DIN EN 61131-2
Presión del aire (transporte)
1013 hPa (altura 0 m) a 700 hPa (altura 3000 m) conforme a DIN EN 61131-2
Resistencia a vibraciones
5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm de amplitud conforme a IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: 1 g de aceleración conforme a IEC 60068-2-6
Shock
15 g en 11 ms, onda semisinusoidal, según IEC 60068-2-27
Tensión de prueba
500  V

Alimentación

Consumo de corriente desde ISALIDA (el correspondiente segmento de alimentación)
10 mA + carga
Consumo de corriente desde Isys, typ.
8 mA
Tensión de alimentación
24 V DC +20 %/ -15 %
vía bus del sistema

Datos del sistema

Conexión posible
2 conductores
3 conductores
3 conductores FES
Datos de diagnóstico
1  Bit
Datos de procesos
4  Bit
Interfaz
Bus de sistema u-remote
Separación galvánica
500 V DC entre los circuitos de corriente
Tipo de módulo
Módulo de salida digital
Velocidad de transmisión bus de sistema, máx.
48  Mbit
1315230000
