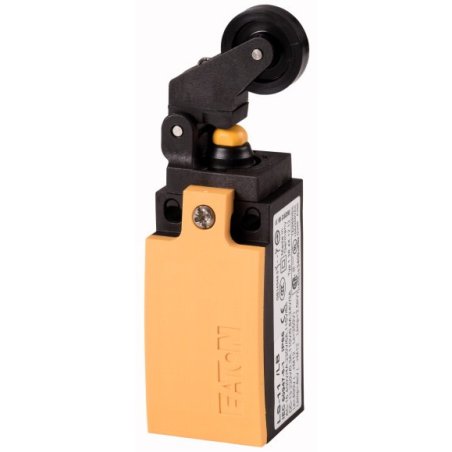

290175 Interruptor de posición, 1N / O + 1N / C, palanca de rodillo largo LS-11-LB
zoom_in
  • Sobre pedido

290175 Interruptor de posición, 1N / O + 1N / C, palanca de rodillo largo LS-11-LB

LS-11 / LB
EATON MOELLER
EATON MOELLER

290175 LS-11-LB Interruptor de posición, 1N / O + 1N / C, palanca de rodillo largo

FICHA TECNICA

Existencia salvo previa venta: 0
Cotizar
Métodos de pago y Seguridad
Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a ella..
  Política de seguridad.

El sitio cuenta con certificado de seguridad SSL.
  Política de envío

Envíos a toda la República Mexicana
  Política de devolución

Nueve días hábiles después de la facturación. Se aplican restricciones*
  Pago a meses

Paga a meses mediante tu cuenta de Mercado Pago!!
Programa de entrega
Función básica
     Interruptores
de posición Interruptores de posición de seguridad
Referencia del grupo de partes
     LS (M) - ...
Gama de productos
     Hígado de rodillo
Grado de protección
     IP66, IP67
Caracteristicas
     Unidad completa
Temperatura ambiente
   °C -25 - +70
Descripción
     Grande
Contactos

N / O = Normalmente abierto
     1 N / O
N / C = Normalmente cerrado
     1 NC
Notas
      = función de seguridad, por apertura positiva a IEC / EN 60947-5-1
Secuencia de contacto

Viaje de contacto ■ = Contacto cerrado □ = Contacto abierto

Apertura positiva (ZW)
     sí
Color

Cubiertas del recinto
     Amarillo
Cubiertas del recinto

Alojamiento
     Material aislado
Tipo de conección
     Abrazadera de jaula
Notas
     Cage-Clamp es una marca registrada de Wago Kontakttechnik, 32432 Minden, Alemania.
Accesorios para los terminales Cage-Clamp de Wago: peine motorizado, gris, Wago Artículo n. ° 264-402
Notas El cabezal de operación puede girarse a intervalos de 90 ° para adaptarse a la dirección de acercamiento especificada.
Datos técnicos
General
Estándares
     IEC/EN 60947
Pruebas climáticas
     Calor húmedo, constante, según IEC 60068-2-78; calor húmedo, cíclico, según IEC 60068-2-30
Temperatura ambiente
   °C -25 - +70
Posición de montaje
     Según sea necesario
Grado de protección
     IP66, IP67
Capacidades terminales
   mm 2
Sólido
   mm 2 1 x (0.5 - 2.5)
Flexible con férula
   mm 2 1 x (0.5 - 1.5)
Contactos / capacidad de conmutación
Tensión soportada de impulso nominal
 U imp V AC 4000
Voltaje de aislamiento nominal
 Tu yo V 400
Categoría de sobretensión / grado de contaminación
     III/3
Corriente operacional clasificada
 Yo e A
AC-15

24 V
 Yo e A 6
220 V 230 V 240 V
 Yo e A 6
380 V 400 V 415 V
 Yo e A 4
DC-13

24 V
 Yo e A 3
110 V
 Yo e A 0.6
220 V
 Yo e A 0.3
Confiabilidad del circuito de control

a 24 V DC / 5 mA
 H F Probabilidad de falla <10 -7 , <1 falla en 107 operaciones
a 5 V DC / 1 mA
 H F Probabilidad de falla <10 -6 , <1 falla en 5 x 10 6 operaciones
Frecuencia de suministro
   Hz max. 400
Clasificación de cortocircuito a IEC / EN 60947-5-1

max. fusible
   A gG / gL 6
Exactitud de repetición
   mm 0.15
Corriente de cortocircuito condicional nominal
   kA 1
Variables mecánicas
Vida útil, mecánico
 Operaciones x 106 8
Resistencia al choque mecánico (choque medio sinusoidal, 20 ms)

Contacto de acción estándar
   gramo 25
Frecuencia de operación
 Operaciones / h   ≦ 6000
Actuación
Mecánico

Fuerza de accionamiento al comienzo / final del golpe
   norte 1.0/8.0
Par de accionamiento de las unidades rotativas
   Nuevo Méjico 0.2
Max. velocidad de funcionamiento con cámara DIN
   Sra 1
Notas
     para ángulo de actuación α = 30 ° / 45 °
Verificación de diseño según IEC / EN 61439 (Mostrar características)
Datos técnicos ETIM 6.0 (Mostrar características)
Aprobaciones
Estándares de productos     IEC / EN 60947-5; UL 508; CSA-C22.2 No. 14; Marcado CE
UL Archivo No.     E29184
Número de control de la categoría UL     NKCR
Archivo CSA No.     12528
CSA Class No.     3211-03
Certificación de América del Norte     Listado UL, certificado CSA
Grado de protección     IEC: IP66, 67, UL / CSA tipo 3R, 4X (uso en interiores solamente), 12, 13
Dimensiones
① Par de apriete de los tornillos de la tapa: 0,8 Nm ± 0,2 Nm
② solo con LS (versión aislada)
③ Tornillos de fijación 2 x M4 ≧ 30
M A = 1,5 Nm
