SAKG 54/35 II Bloque de bornes de paso, Conexión brida-tornillo, Ocre, 240 mm², 415 A, 1000 V, Número de conexiones: 1 638120000
zoom_in
  • Sobre pedido

SAKG 54/35 II Bloque de bornes de paso, Conexión brida-tornillo, Ocre, 240 mm², 415 A, 1000 V, Número de conexiones: 1 638120000

638120000
WEIDMULLER
WEIDMULLER

Contenido: 5 pzas

Bloque de bornes de paso, Conexión brida-tornillo, Ocre, 240 mm², 415 A, 1000 V, Número de conexiones: 1

HOJA DE DATOS

Existencia salvo previa venta: 0
Cotizar
Métodos de pago y Seguridad
Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a ella..
  Política de seguridad.

El sitio cuenta con certificado de seguridad SSL.
  Política de envío

Envíos a toda la República Mexicana
  Política de devolución

Nueve días hábiles después de la facturación. Se aplican restricciones*
  Pago a meses

Paga a meses mediante tu cuenta de Mercado Pago!!

Datos generales para pedido

Versión
Bloque de bornes de paso, Conexión brida-tornillo, Ocre, 240 mm², 415 A, 1000 V, Número de conexiones: 1
Código
0638120000
Tipo
SAKG 54/35 II
GTIN (EAN)
4008190068646
Cantidad
5  Pieza

Dimensiones y pesos

Profundidad
60,5  mm
Profundidad (pulgadas)
2,382  inch
Altura
122  mm
Altura (pulgadas)
4,803  inch
Anchura
54  mm
Anchura (pulgadas)
2,126  inch
Peso neto
587,6  g

Temperaturas

Temperatura de almacenamiento
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Temperatura permanete de trabajo, min.
-60  °C
Temperatura permanete de trabajo, max.
130  °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

Datos del material

Material
KrG
Color
Ocre
Grado inflamabilidad según UL 94
V-0
5VA

Valores característicos del sistema

Versión
Borne de espárrago
Tapa final obligatoria
Sí
Número de potenciales
1
Número de pisos
1
Número de puntos de embornado por piso
2
Número de potenciales por piso
1
Pisos internos puenteados
No
Conexión PE
No
Carril
TS 35

Otros datos técnicos

Indicación de montaje
Montaje directo
Lados abiertos
abierto
Número de bornes iguales
1
Tipo de montaje
enclavado
Versión a prueba de explosivos
No

Conductor embornable (conexión adicional)

Tipo de conexión, conexión adicional
Conexión brida-tornillo

Conductor embornable (conexión nominal)

Dirección de conexión
lateral
Número de conexiones
1
Par de apriete, max.
60  Nm
Par de apriete, min.
25  Nm
Sección de conexión del conductor AWG, min.
kcmil 300
Sección de conexión del conductor AWG, máx.
kcmil 500
Sección de conexión del conductor, flexible, max.
240  mm²
Sección de conexión del conductor, flexible, mín.
10  mm²
Sección de embornado, máx.
240  mm²
Sección de embornado, mín.
10  mm²
Sección del conductor, semirrígido, máx.
240  mm²
Sección del conductor, semirrígido, mín.
10  mm²
Sección transversal de conductor, núcleo rígido, máx.
240  mm²
Sección transversal de conductor, núcleo rígido, mín.
10  mm²
Tipo de conexión
Conexión brida-tornillo
Tornillo de apriete
M 16

Datos nominales según CSA

Corriente Gr C (CSA)
600 A
Núm. de certificación (CSA)
12400-199
Sección máx. del conductor (CSA)
500 kcmil
Sección mín. del conductor (CSA)
300 kcmil
Tensión Gr C (CSA)
600 V

Generalidades

Carril
TS 35
Indicación de montaje
Montaje directo
Normas
IEC 60947-7-1
Sección de conexión del conductor AWG, min.
kcmil 300
Sección de conexión del conductor AWG, máx.
kcmil 500

Datos nominales

Sección nominal
240  mm²
Tensión nominal
1.000  V
Tensión nominal DC
1.000  V
Intensidad nominal
415  A
Corriente en conductor máximo
415  A
Normas
IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x
0,08  mΩ
Sobretensión de choque nominal
8 kV
Pérdida de potencia según la norma IEC 60947-7-x
13,28  W
Grado de polución
3

Datos nominales según UL

Corriente Gr C (UR)
380 A
Núm. de certificación (UR)
E60693
Sección del conductor Cableado de campo máx. (UR)
500 kcmil
Sección del conductor Cableado de campo mín. (UR)
300 kcmil
Sección del conductor Cableado de fábrica máx. (UR)
500 kcmil
Sección del conductor Cableado de fábrica mín. (UR)
300 kcmil
Tensión Gr C (UR)
600 V

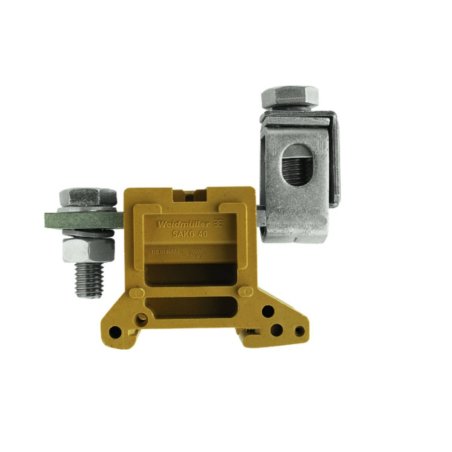

Imágenes del producto

Título de ilustración-01
Imagen de producto
638120000
