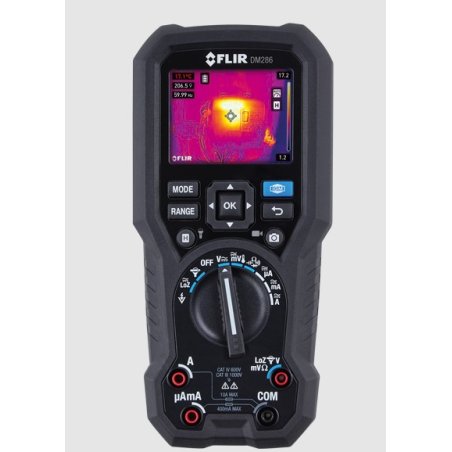

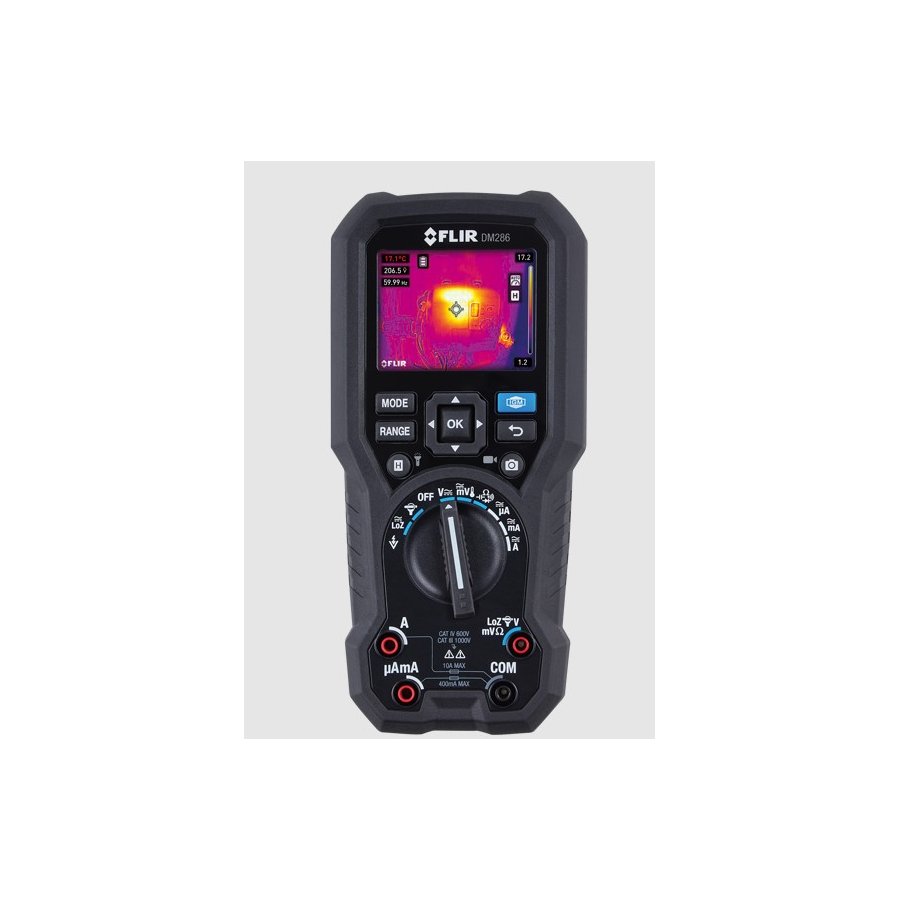

DM286 multímetro de imágenes térmicas industriales con igm

Generación de imágenes y óptica

Campo de visión - Visual

71° × 56°

Detector de generación de imágenes

Microbolómetro FLIR Lepton®

Enfoque

Fija

Enfoque visual y FOV

Enfoque fijo, campo visual de 71° × 56°

Frecuencia de imagen

9 Hz

Modos de imagen

Cámara térmica MSX (imágenes dinámicas multiespectrales)
Solo cámara térmica
Solo cámara digital

Paletas de colores

Iron, Rainbow, Arctic, White Hot y Black Hot

Resolución de IR

160 × 120 (19,200 píxeles)

Resolución visual

2 MP (1600 × 1200 píxeles)

Respuesta espectral

8–14 µm

Sensibilidad de IR

150 mK (0.15 °C)

Medición y análisis

Amperios CA/CC

10.00 A CA RMS ±(1.5 %+3) 10.00 A CC ±(1.0 % + 3)

Capacitancia

10.00 mF ±(4.0 % + 5)

Ciclo de calibración

Una vez al año, recomendado

Frecuencia de medición

3 muestras por segundo

Frecuencímetro

100.00 kHz ±(0.1 % + 5)

Milivoltios CA/CC

CA 600.0 mV ±(1.0 ％ ＋ 3)DC 600.0 mV±(0.2 % + 3)

Precisión de temperatura

±3 °C (5.4 °F) o ± 3 % de la lectura (lo que sea mayor) para temperaturas > 25 °C (77 °F)±5 °C para temperaturas de -10 °C a 25 °C (14 °F a 77 °F)

Prueba de diodos

1.500 V ± 0.9 %

Rango de temperatura

–5 °C a 300 °C (23 °F a 572 °F)

Recuento de pantalla

6000

Resistencia

6.000 MΩ ±(0.9 % + 5), 60.00 MΩ ±(3.0 % + 5)

Resolución de temperatura

0.1 °C (0.1 °F)

Sensibilidad térmica

150 mK (0.15 °C)

Termopar tipo K de temperatura

-40 °C a 400 °C DMM ± (1.0 % + 3 °C) / IGM ± (1.0 % + 5 °C)
(-40 °F a 752 °F DMM ± (1.0 % + 5.4 °F) / IGM ± (1.0 % + 9 °F)

Umbral de comprobación de continuidad

10–100 Ω

V LoZ CA/CC

1000 V CA RMS o 1000 V CC ±(1.3 % + 4)

VFD

V CA: 1000 V CA RMS, ±(1.3 % + 4) a 45∽65 Hz

Voltaje CA/CC

1000 V CA RMS ±(1.0 ％ ＋ 3) 1000 V CC ±(0.09 % + 3)

Comunicación y almacenamiento de datos

Almacenamiento

40,000 lecturas por conjunto de memoria

Capacidad de imágenes almacenadas

hasta 30,000

Conectividad

Bluetooth BLE

Formato de archivo de imagen

Radiométrico

Grabación de vídeo

Duración máxima de 50 minutos
Duración máxima de 20 segundos para la transmisión de archivos

Protocolo de comunicación

METERLiNK

Soporte de almacenamiento

eMMC 4 GB

Interfaz de usuario

Brillo de la pantalla

Alto, medio, bajo

Pantalla

2.8"

Alimentación

Apagado automático

Para el medidor: ajustado a APAGADO, 2, 5 o 10 minutos
Para solo la luz de trabajo: ajustado a APAGADO, 5, 15 o 30 minutos

Batería

TA04, polímero de litio recargable, 3050 mAh. Se suministran dos.

Detector de voltaje sin_contacto (VSC)

Sí

Duración de la batería

Aprox. 6.5 horas en modo IGM con brillo de pantalla ajustado a medio.
Aprox. 10 horas en modo de multímetro (brillo medio)

General

Dimensiones (largo × ancho × alto)

20 cm × 9.6 cm × 5.6 cm (7.9 in × 3.8 in × 2.2 in)

Incluido

1 multímetro industrial de imágenes térmicas DM286
1 juego de conectores de prueba CATIV de 600 V
1 juego de pinzas caimán CATIV de 600 V
1 cable USB tipo A a micro USB (con capacidad de transferencia de datos)
1 termopar tipo K (-30 °C a 260 °C)
1 estuche de transporte blando
1 guía de inicio rápido FLIR
1 tarjeta de garantía FLIR
2 baterías recargables TA04

Luces de trabajo

x1 LED

Modo de escaneo

Escaneo continuo. Retícula y focalización con puntero láser

Peso

569 g (1.25 lb) sin batería (aprox.)

Características medioambientales y certificaciones

Ajustes de emisividad

0,10 a 1,00 (el valor predeterminado es 0,95); seleccione entre cuatro ajustes preconfigurados o configure manualmente.

Alimentación del puntero láser

≤0.39 mW

Altitud operativa

2000 m (6560 ft)

Certificaciones

ETL, FCC, CE, RCM, UKCA, FDA, EN60825, EN50689

Clasificación IP

IP40

EMC

EN61326-1

Garantía

Garantía limitada por 10 años https://www.flir.com/testwarranty

Grado de contaminación

2.0

Longitud de onda de láser

640 nm a 660 nm

Prueba de caída

2 m (6.6 ft)

Seguridad

IEC 61010-1 CAT IV - 600 V, CAT III - 1000 V

Temp. y humedad operativas

-10 °C a 30 °C (14 °F a 86 °F), <85 % HR
30 °C a 40 °C (86 °F a 104 °F), <75 % HR
40 °C a 50 °C (104 °F a 122 °F), <45 % HR

Temperatura de almacenamiento y humedad relativa [HR]

-20 °C a 60 °C (-4 °F a 140 °F), 0–80 % HR (sin baterías)

Tipo de láser

Clase I (rojo)

Accesorios

Software

Aplicación FLIR METERLiNK®
