7004 04 00, tarjeta de feedback encoder ac30v

El diseño modular del variador de velocidad de la serie AC30 proporciona al usuario la flexibilidad de seleccionar los módulos de retroalimentación, E/S y comunicación para que se adapten perfectamente a los requisitos exactos de su aplicación. Hay disponible una amplia gama de opciones de comunicaciones, bus de campo, E/S y retroalimentación.

■ Módulo de entrada y salida:

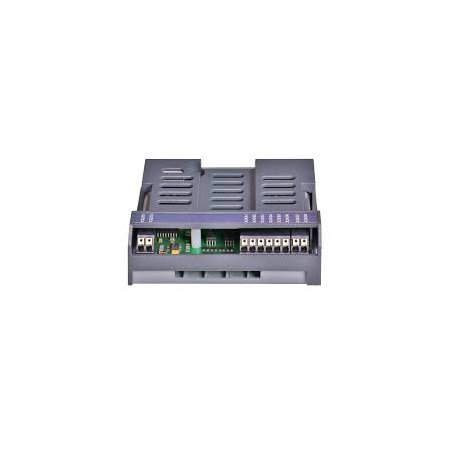

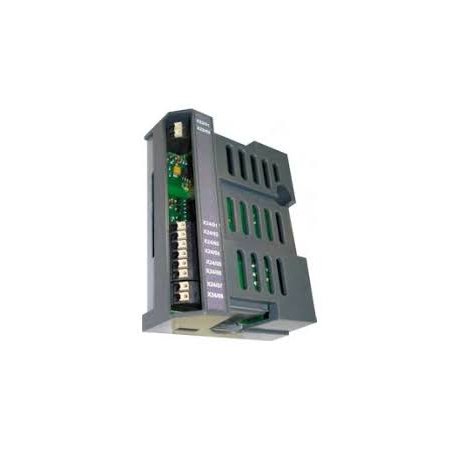

[7004-04-00]: Módulo de retroalimentación del codificador de pulsos
El módulo de retroalimentación del codificador de pulsos permite conectar un codificador incremental al AC30, lo que permite a los usuarios aprovechar al máximo la funcionalidad mejorada de control de par y regulación de velocidad del variador. Además, el 7004-04-00 también está equipado con una sola entrada de termistor de motor. Esta opción se puede utilizar con todos los módulos de control de la serie AC30 para proporcionar un control de motor de inducción vectorial de bucle cerrado completo. La opción también se puede utilizar para proporcionar una referencia de velocidad en cualquier módulo de control AC30.
• Frecuencia máxima de entrada: 250 kHz por canal
• Salida de voltaje de suministro: 5 VCC, 12 VCC, 15 VCC, 24 VCC
• Formato de entrada: Cuadratura o reloj (entradas A y /A) y dirección (entrada B y /B)
• Entrada de termistor de motor: 1x entrada de termistor de motor
• Compatibilidad de termistor: PTC, NTC, KTY
• Rango de resistencia del termistor: 0 - 4,5 kΩ
