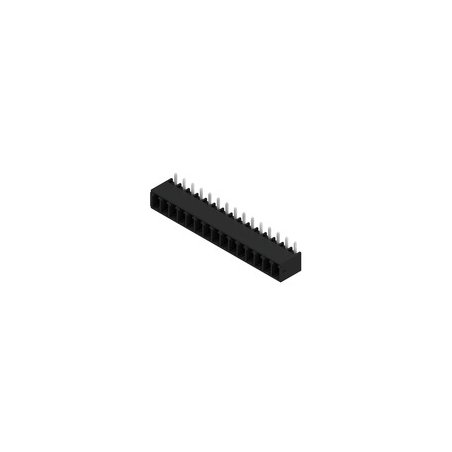

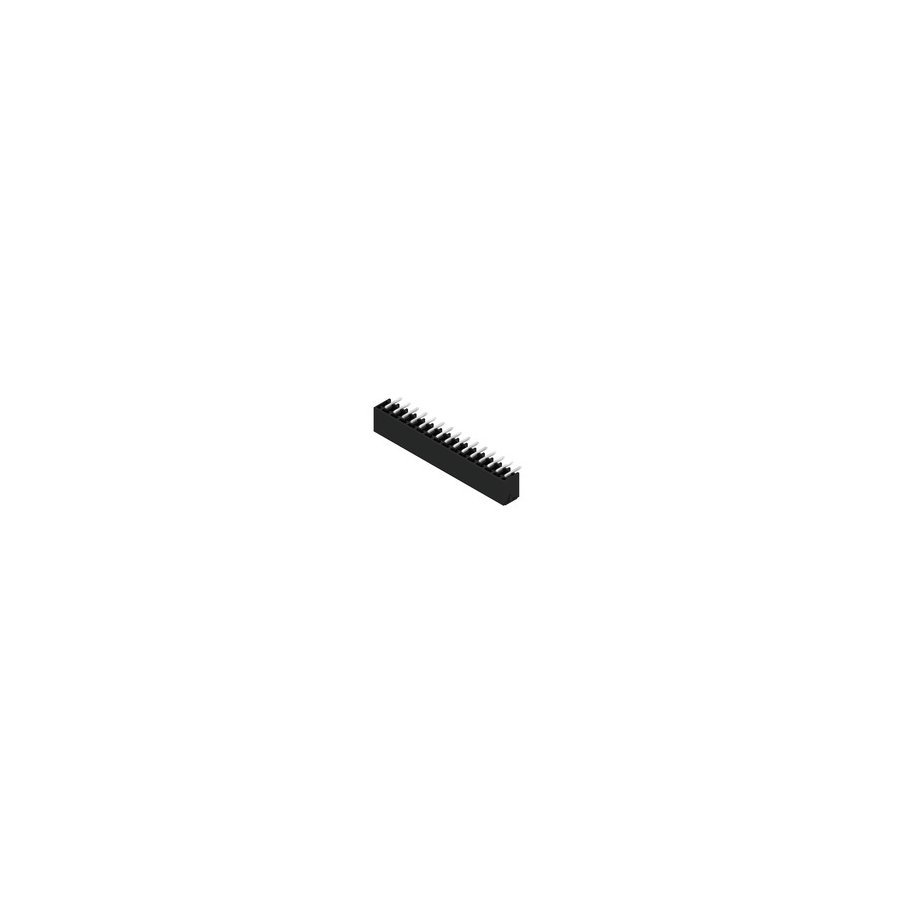

1036630000 Conector para placa c.i.,SC-SMT 3.81/15/270G 3.2SN BK BX
zoom_in
  • Sobre pedido

1036630000 Conector para placa c.i.,SC-SMT 3.81/15/270G 3.2SN BK BX

SC-SMT 3.81/15/270G 3.2SN BK BX
WEIDMULLER
WEIDMULLER

Contenido: 50 pzas

Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT/THR, 3.81 mm, Número de polos: 15, 270°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja

FICHA TECNICA

Versión Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT/THR, 3.81 mm, Número de polos: 15, 270°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja
Código 1036630000
Tipo SC-SMT 3.81/15/270G 3.2SN BK BX
GTIN (EAN) 4032248765249
Cantidad 50 Pieza
Valores característicos del producto IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Embalaje Caja
Existencia salvo previa venta: 0
Cotizar
Métodos de pago y Seguridad
Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a ella..
  Política de seguridad.

El sitio cuenta con certificado de seguridad SSL.
  Política de envío

Envíos a toda la República Mexicana
  Política de devolución

Nueve días hábiles después de la facturación. Se aplican restricciones*
  Pago a meses

Paga a meses mediante tu cuenta de Mercado Pago!!

Datos generales para pedido

Versión Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT/THR, 3.81 mm, Número de polos: 15, 270°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja
Código 1036630000
Tipo SC-SMT 3.81/15/270G 3.2SN BK BX
GTIN (EAN) 4032248765249
Cantidad 50 Pieza
Valores característicos del producto IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Embalaje Caja

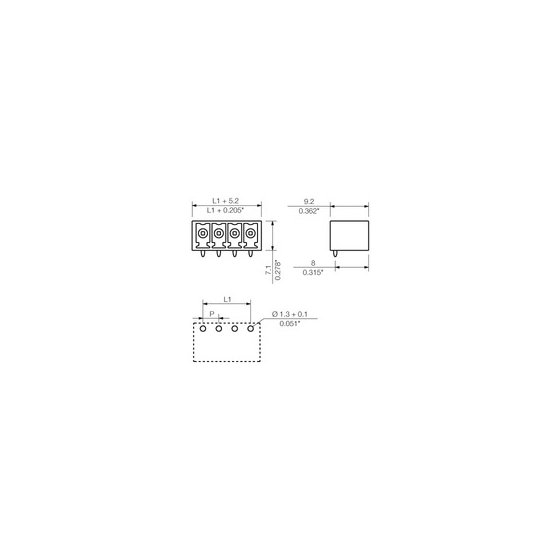

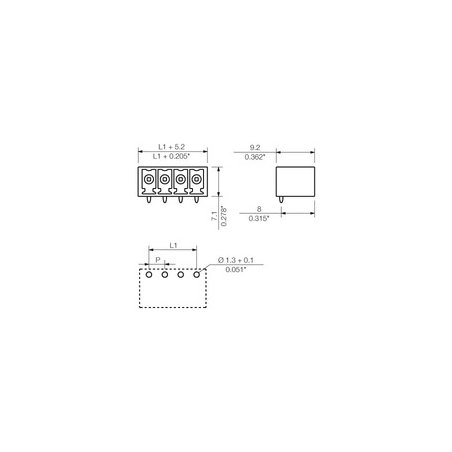

Dimensiones y pesos

Profundidad 9,2 mm
Profundidad (pulgadas) 0,362 inch
Altura 10,3 mm
Altura (pulgadas) 0,406 inch
Altura construcción baja 7,1 mm
Anchura 58,54 mm
Anchura (pulgadas) 2,305 inch
Peso neto 3,658 g

Datos del material

Materiales aislantes LCP GF
Color negro
Carta de colores (similar) RAL 9011
Grupo de materiales aislantes IIIa
Índice de resistencia al encaminamiento eléctrico (CTI) ≥ 175
Moisture Level (MSL) 1
Grado inflamabilidad según UL 94 V-0
Material de contacto Aleación de Cu
Superficie de contacto estañado
Temperatura de almacenamiento, min. -40 °C
Temperatura de almacenamiento, max. 70 °C
Temperatura de servicio, min. -50 °C
Temperatura de servicio, max. 120 °C
Gama de temperatura, montaje, min. -25 °C
Gama de temperatura, montaje, max. 120 °C

Especificaciones del sistema

Familia del producto OMNIMATE Signal - Serie BC/SC 3.81
Tipo de conexión Conexión de tarjetas
Montaje sobre placas c.i. Conexión por soldadura THT/THR
Paso en mm (P) 3,81 mm
Paso en pulgadas (P) 0,15 "
Angulo de salida 270°
Número de polos 15
Número de terminales de soldadura por polo 1
Longitud del terminal de soldadura (l) 3,2 mm
Tolerancia de longitud del pin de soldadura +0,02 / -0,02 mm
Dimensiones del pin de soldadura d = 1,0 mm, octogonal
Dimensiones del pin de soldadura = d tolerancia 0 / -0,03 mm
Diámetro de la perforación (D) 1,3 mm
Tolerancia de diámetro de la perforación (D) + 0,1 mm
Diámetro exterior del pad de soldadura 2,1 mm
Diámetro del orificio de la plantilla 1,9 mm
L1 en mm 53,34 mm
L1 en pulgadas 2,1 "
Número de series 1
Número de filas de polos 1
Protección contra contacto según DIN VDE 57106 no insertado con los dedos / insertado por presión de mano
Protección contra contacto según DIN VDE 0470 IP 20 insertado / IP 10 no insertado
Resistencia de paso ≤5 mΩ
Codificable Sí
