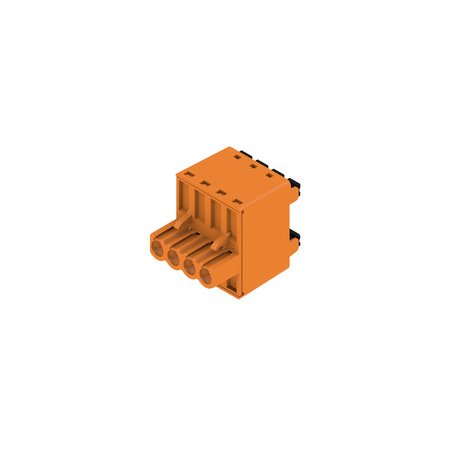

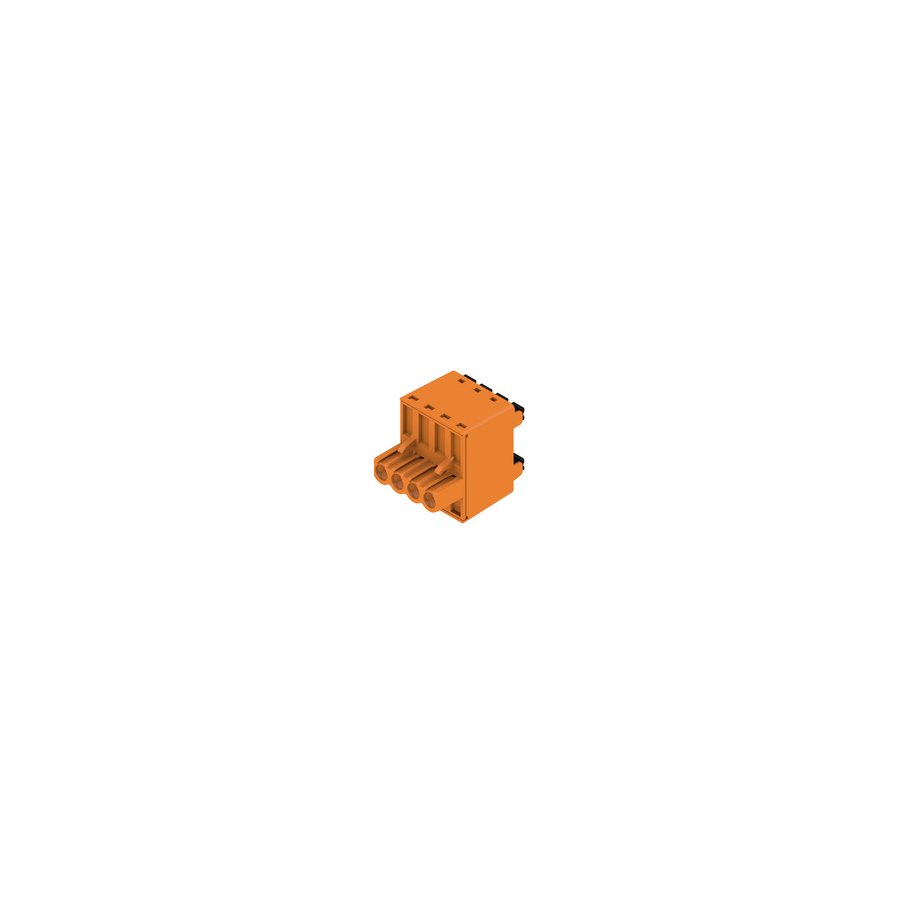

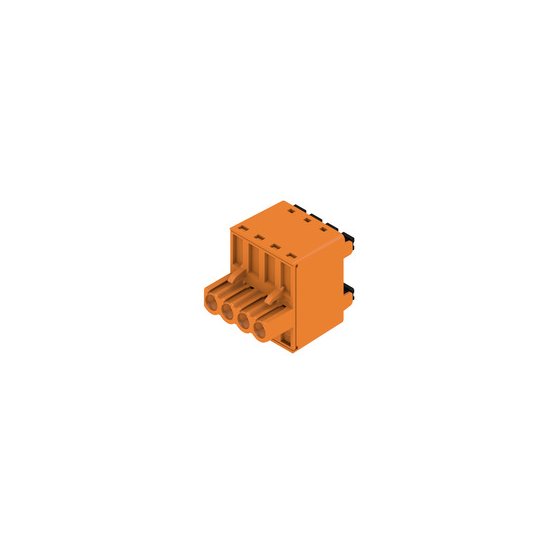

1001170000 Conector para placa c.i, BLDF 5.08/04/180 SN OR BX
zoom_in
  • Sobre pedido

1001170000 Conector para placa c.i, BLDF 5.08/04/180 SN OR BX

BLDF 5.08/04/180 SN OR BX
WEIDMULLER
WEIDMULLER

Contenido: 60 pzas

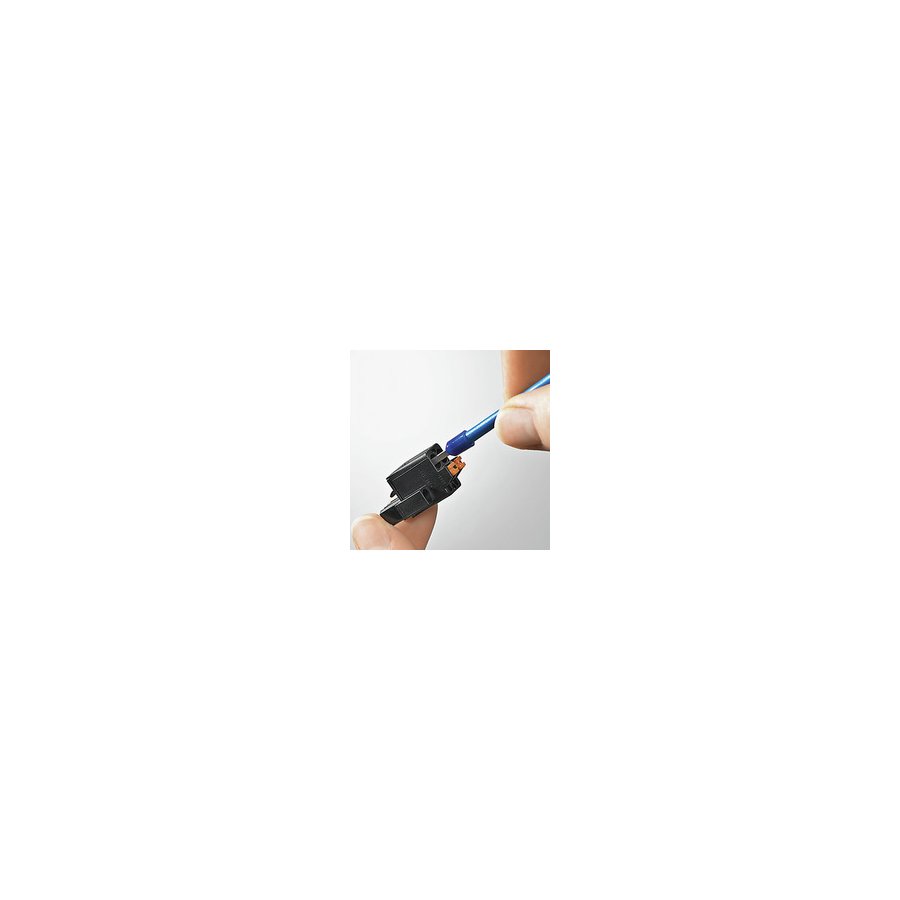

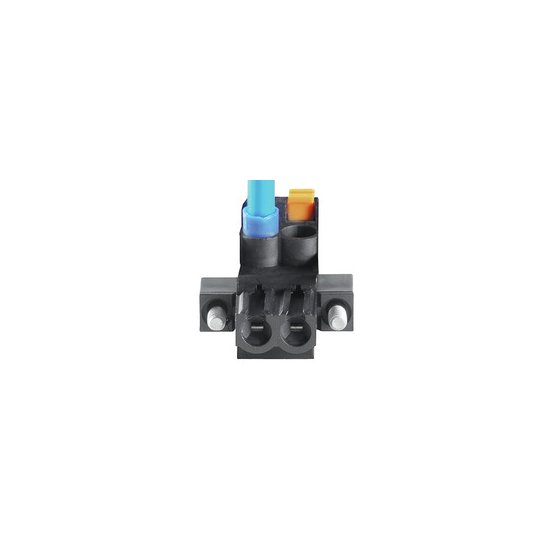

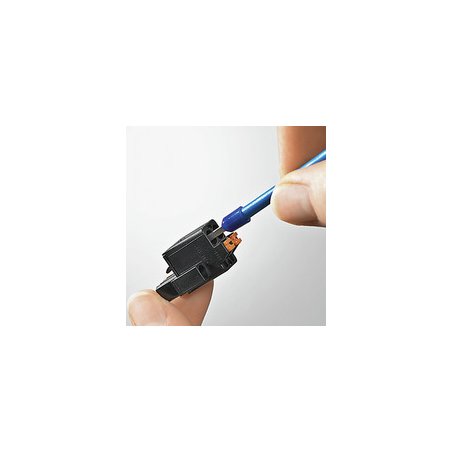

Conector para placa c.i., enchufe hembra, 5.08 mm, Número de polos: 4, 180°, PUSH IN con actuador, Sección de embornado, máx. : 3.31 mm², Caja

FICHA TECNICA

Versión Conector para placa c.i., enchufe hembra, 5.08 mm, Número de polos: 4, 180°, PUSH IN con actuador, Sección de embornado, máx. : 3.31 mm², Caja
Código 1001170000
Tipo BLDF 5.08/04/180 SN OR BX
GTIN (EAN) 4032248818075
Cantidad 60 Pieza
Valores característicos del producto IEC: 400 V / 20.8 A / 0.2 - 2.5 mm²
UL: 300 V / 18.5 A / AWG 12 - AWG 26
Embalaje Caja

Existencia salvo previa venta: 0
Cotizar
Métodos de pago y Seguridad
Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a ella..
  Política de seguridad.

El sitio cuenta con certificado de seguridad SSL.
  Política de envío

Envíos a toda la República Mexicana
  Política de devolución

Nueve días hábiles después de la facturación. Se aplican restricciones*
  Pago a meses

Paga a meses mediante tu cuenta de Mercado Pago!!

Datos generales para pedido

Versión Conector para placa c.i., enchufe hembra, 5.08 mm, Número de polos: 4, 180°, PUSH IN con actuador, Sección de embornado, máx. : 3.31 mm², Caja
Código 1001170000
Tipo BLDF 5.08/04/180 SN OR BX
GTIN (EAN) 4032248818075
Cantidad 60 Pieza
Valores característicos del producto IEC: 400 V / 20.8 A / 0.2 - 2.5 mm²
UL: 300 V / 18.5 A / AWG 12 - AWG 26
Embalaje Caja

Dimensiones y pesos

Profundidad 28,3 mm
Profundidad (pulgadas) 1,114 inch
Altura 24,7 mm
Altura (pulgadas) 0,972 inch
Anchura 20,32 mm
Anchura (pulgadas) 0,8 inch
Peso neto 11,58 g

Datos del material

Materiales aislantes PBT
Color naranja
Carta de colores (similar) RAL 2000
Grupo de materiales aislantes IIIa
Índice de resistencia al encaminamiento eléctrico (CTI) ≥ 200
Grado inflamabilidad según UL 94 V-0

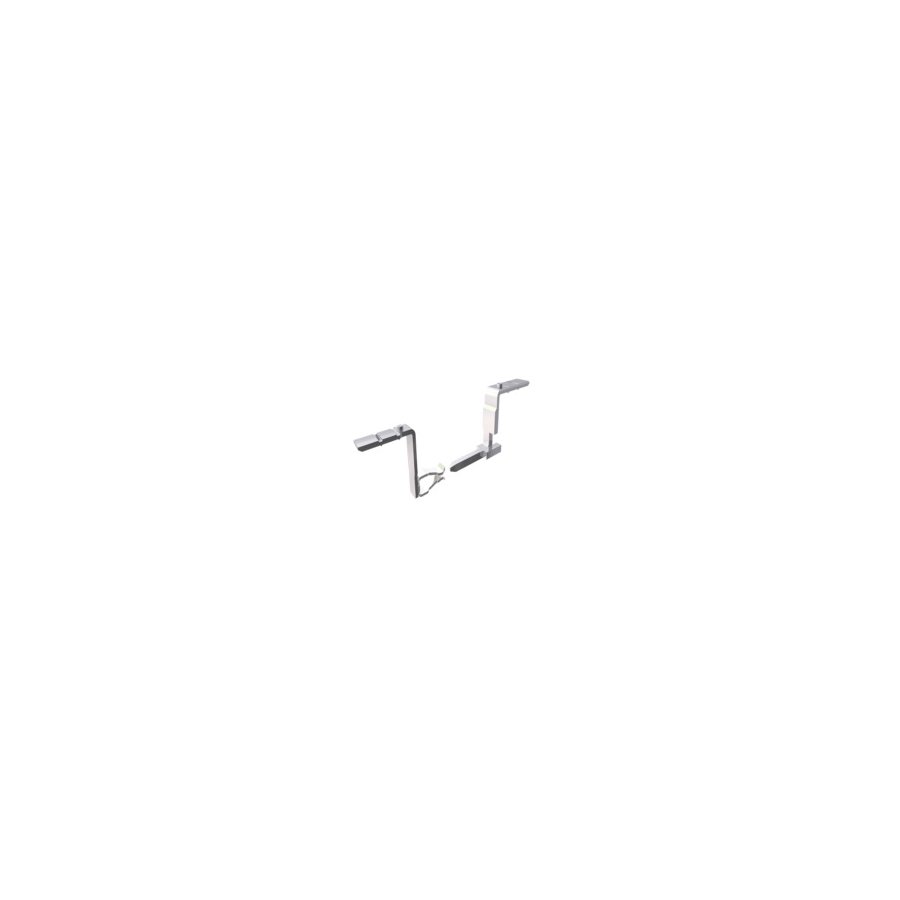

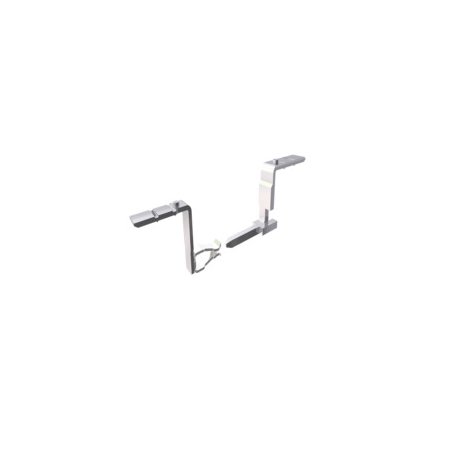

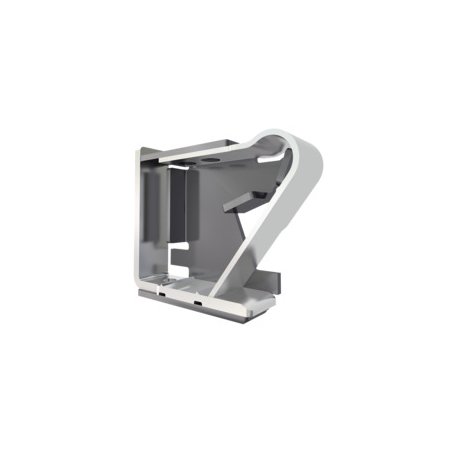

Material de contacto Aleación de Cu
Superficie de contacto estañado
Estructura de capas del contacto del conector 4...8 µm Sn estañado en caliente
Temperatura de almacenamiento, min. -40 °C
Temperatura de almacenamiento, max. 70 °C
Temperatura de servicio, min. -50 °C
Temperatura de servicio, max. 100 °C
Gama de temperatura, montaje, min. -30 °C
Gama de temperatura, montaje, max. 100 °C

Conductores aptos para conexión

Sección de embornado, mín. 0,13 mm²
Sección de embornado, máx. 3,31 mm²
Sección de conexión del conductor AWG, min. AWG 26
Sección de conexión del conductor AWG, máx. AWG 12
Rígido, mín. H05(07) V-U 0,2 mm²
Rígido, máx. H05(07) V-U 2,5 mm²
Flexible, mín. H05(07) V-K 0,2 mm²
Flexible, máx. H05(07) V-K 2,5 mm²
con term. tub. con aislamiento DIN 46 228/4,mín. 0,25 mm²
con term. tub. con aislamiento DIN 46 228/4,máx 2,5 mm²
con terminal tubular, DIN 46228 pt 1, mín. 0,25 mm²
con terminal tubular según DIN 46 228/1, máx. 2,5 mm²
Calibre macho de conformidad con la norma EN 60999 a x b; ø 2,8 mm x 2,0 mm
Conductor embornable
Sección de conexión del conductor
Tipo conductor fino
nominal 0,5 mm²
Terminal tubular
Longitud de desaislado
nominal 12 mm
Terminal tubular recomendado H0,5/16 OR
Longitud de desaislado
nominal 10 mm
Terminal tubular recomendado H0,5/10
Sección de conexión del conductor
Tipo conductor fino
nominal 0,75 mm²
Terminal tubular
Longitud de desaislado
nominal 12 mm
Terminal tubular recomendado H0,75/16 W
Longitud de desaislado
nominal 10 mm
Terminal tubular recomendado H0,75/10
Sección de conexión del conductor
Tipo conductor fino
nominal 1 mm²
Terminal tubular
Longitud de desaislado
nominal 12 mm
Terminal tubular recomendado H1,0/16D R
Longitud de desaislado
nominal 10 mm
Terminal tubular recomendado H1,0/10
Sección de conexión del conductor
Tipo conductor fino
nominal 1,5 mm²
Terminal tubular
Longitud de desaislado
nominal 10 mm
Terminal tubular recomendado H1,5/10
Longitud de desaislado
nominal 12 mm
Terminal tubular recomendado H1,5/16 R
Sección de conexión del conductor
Tipo conductor fino
nominal 2,5 mm²
Terminal tubular
Longitud de desaislado
nominal 10 mm
Terminal tubular recomendado H2,5/10
Longitud de desaislado
nominal 13 mm
Terminal tubular recomendado H2,5/16DS BL
Texto de referencia El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P), La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.
