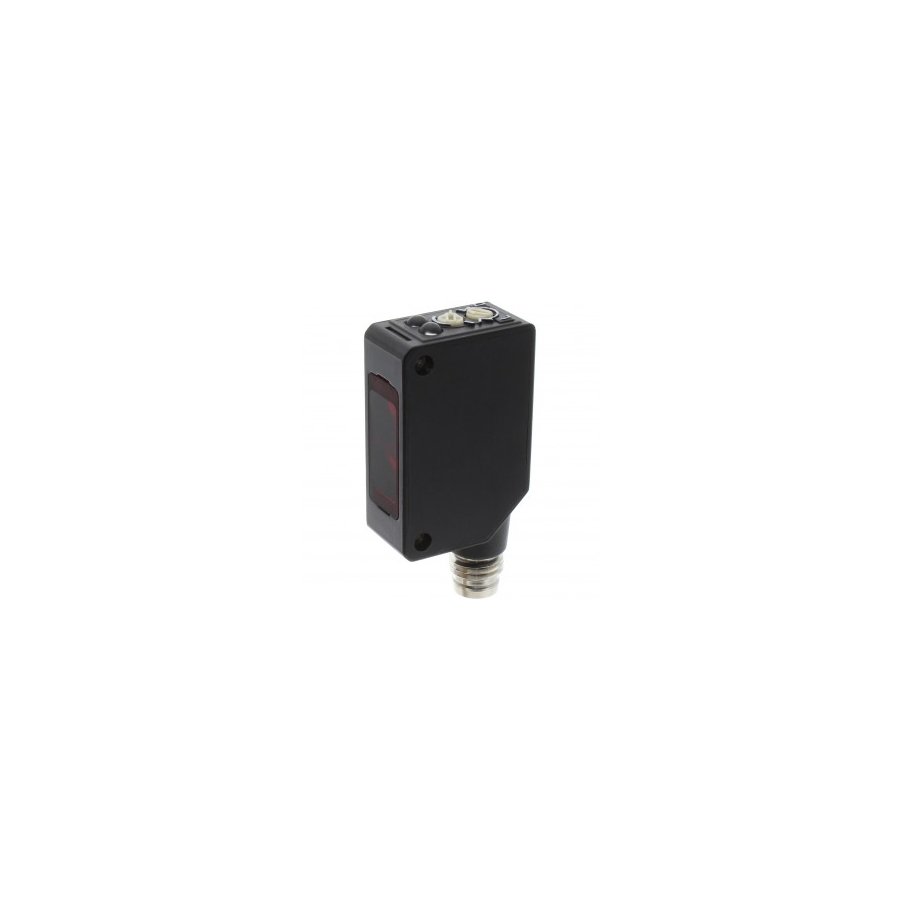

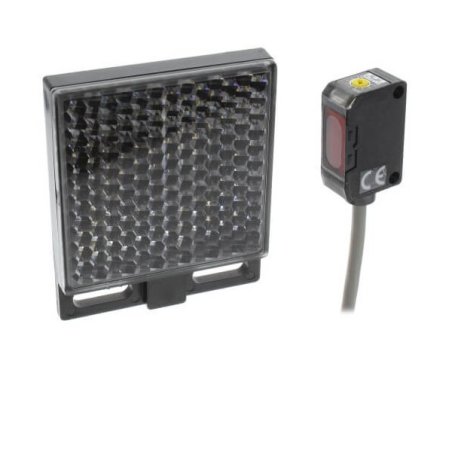

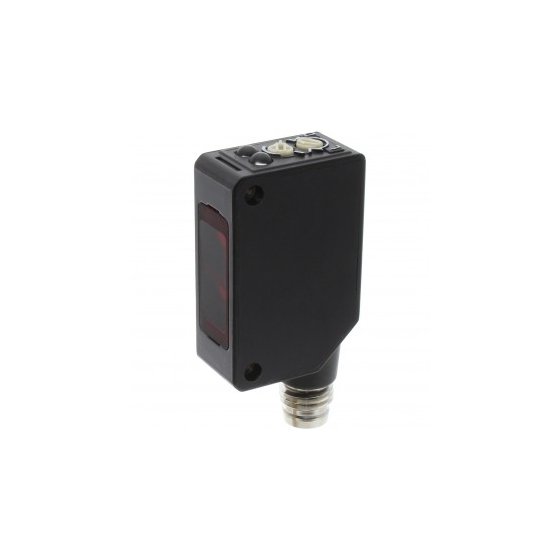

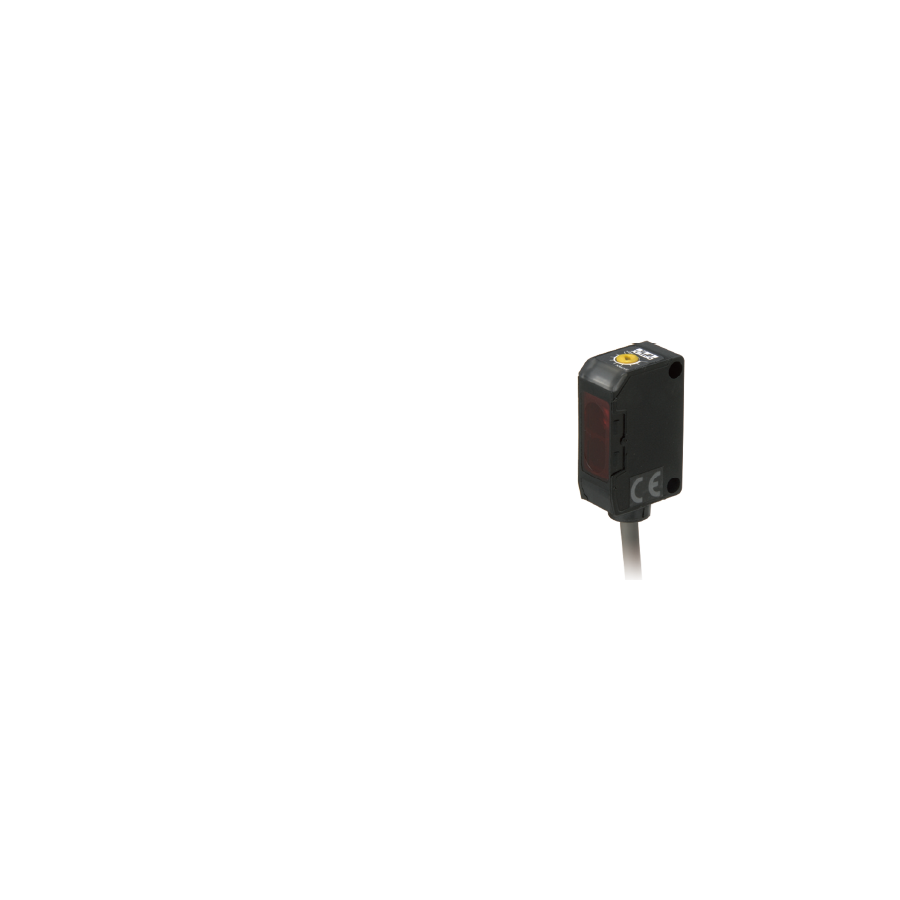

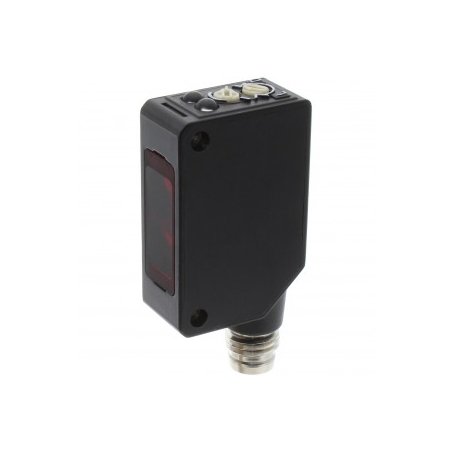

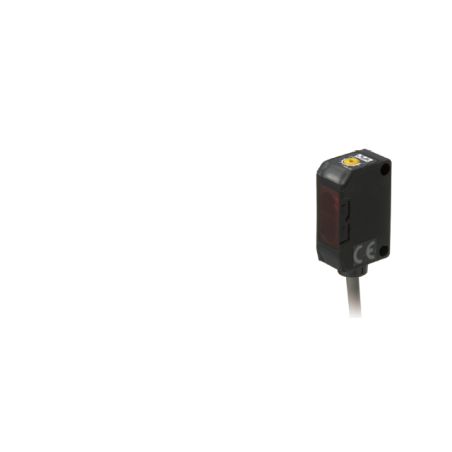

SR-Q50PW Sensores de pequeño tamaño

0 Reseñas(s)
SR-Q50PW

Serie S

Se puede instalar en cualquier lugar Pequeño sensor fotoeléctrico

  • Presenta un tiempo de respuesta de alta velocidad de 0,5 ms, lo que permite su uso en líneas de producción de alta velocidad.
  • De tamaño pequeño con resistencia al ruido que cumple con las normas CE.
  • Resistencia a golpes de hasta 100 G
  • FICHA TECNICA
Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

SR-Q50PW

OPTEX
Cotizar

Póngase en fila

Tipo Forma Distancia de detección Modelo
(los modelos entre paréntesis son tipos de conectores)
tipo NPN tipo PNP
barrera lineup_v2_l_01.png lineup_v2_r_01.png ST-400N
(ST-400CN)		 ST-400P
(ST-400CP)
Retrorreflectante lineup_v2_l_02.png lineup_v2_r_02.png SR-150N
(SR-150CN)		 SR-150P
(SR-150CP)
Reflectante difuso lineup_v2_l_03.png lineup_v2_r_03.png SD-20N
(SD-20CN)		 SD-20P
(SD-20CP)

Detección de objetos transparentes		 lineup_v2_l_02.png lineup_v2_r_04.png SR-Q50NW
(SR-Q50CNW)		 SR-Q50PW
(SR-Q50CPW)
bgs lineup_v2_l_03.png lineup_v2_r_06.png BGS-S08N
(BGS-S08CN)		 BGS-S08P
(BGS-S08CP)

•Para el tipo de conector, compre un cable conector de la serie JCN opcional.

Especificaciones

Tipo Tipo de barrera Tipo retrorreflectante Tipo reflectante difuso
Modelo PNP Tipo de cable ST-400N SR-150N SD-20N
Tipo de conector ST-400CN SR-150CN SD-20CN
PNP Tipo de cable ST-400P SR-150P SD-20P
Tipo de conector ST-400CP SR-150CP SD-20CP
Distancia de detección 4 metros 0,02 a 1,5 m* 1 200 milímetros* 2
Fuente de luz LED rojo
Objeto detectable más pequeño ø6mm ☐ 45 milímetros -
Tiempo de respuesta 0,5 ms o menos
Histéresis - - 20% o menos
Ajuste de distancia potenciómetro de 1 vuelta
Indicadores Indicador de salida (naranja), indicador de estabilidad (verde)
Salida de control Tipo NPN/PNP Colector abierto Máx. 100 mA/30 VCC
Modo de salida Luz encendida/oscuridad encendida Conmutado por cableado
Tipo de conección Tipo de cable: Longitud del cable: 2 m φ3,5 mm / Tipo de conector: M8, 4 pines
Resistencia de aislamiento 20 MΩ o más (con 500 VCC)
Clasificación Tensión de alimentación 10 a 30 VCC, incluido 10% de ondulación (pp)
Consumo actual 30 mA o menos 20 mA o menos
Regulaciones aplicables Directiva EMC (2004/108/CE)
Estándares aplicables EN 60947-5-2
Estándares de la empresa Resistencia al ruido: Feilen Nivel 3 aprobado
Resistencia ambiental Temperatura/humedad ambiente -25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
iluminancia ambiental Luz solar: 10.000 lux o menos Lámpara incandescente: 3.000 lux o menos
resistencia de vibracion 10 a 55 Hz; doble amplitud 1,5 mm;
2 horas en cada una de las direcciones X, Y y Z.
Resistencia a los golpes Aprox. 100 G (1000 m/s2 ) ;
3 veces en cada una de las direcciones X, Y y Z
Grado de protección Estándar IEC, IP67
Material Carcasa: PSF + PBT (relleno de fibra de vidrio),
Cubierta frontal: Policarbonato (el tipo retrorreflectante es PMMA)
Peso sin cable Aprox. 5 gramos
Accesorios incluidos Soporte de montaje:
BEF-W150-B		 Soporte de montaje:
BEF-W150-B
Reflector: V-61		 Soporte de montaje:
BEF-W150-B

*1. Con reflector V-61, *2. Con papel blanco de 100 × 100 mm.
•Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.

Ajuste de distancia
