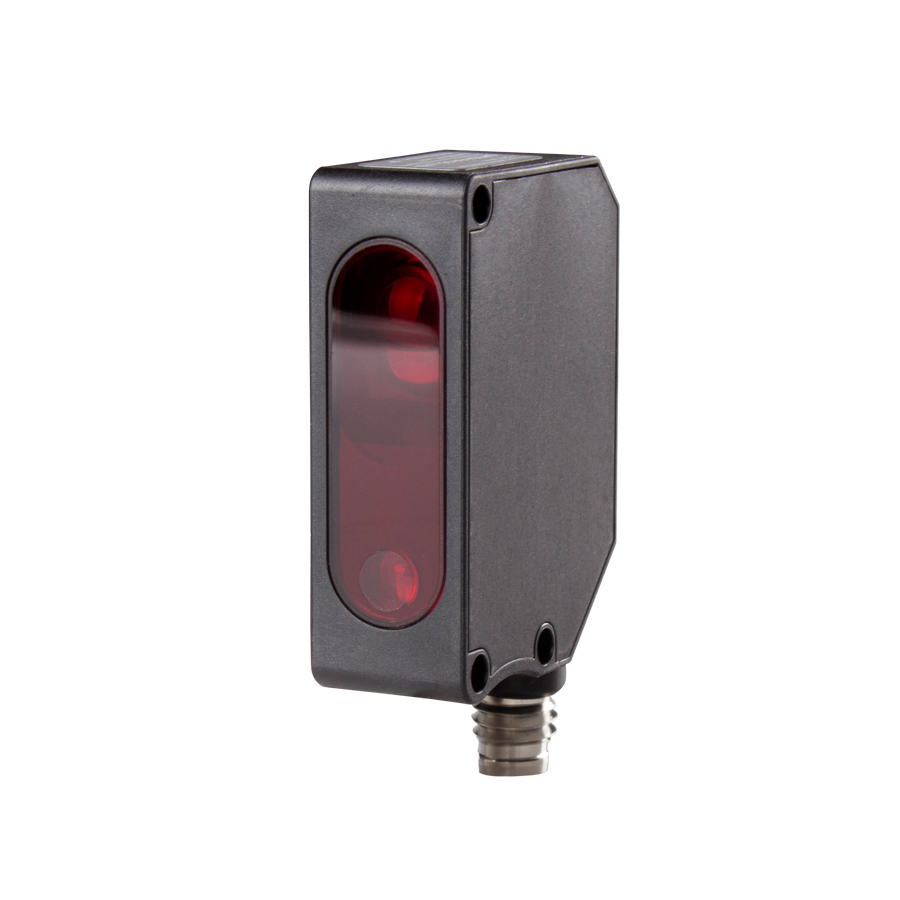

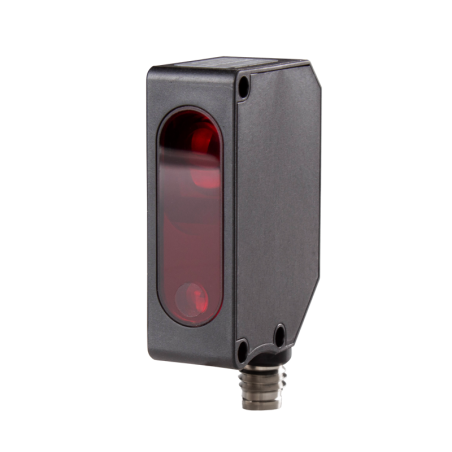

DR-Q400TCN Sensores láser con pantalla
DR-Q400TCN
Láser de ajuste fino y fácil de configurar
Distancia de detección: máx. 4 metros
Función de ajuste digital
Función ASC (corrección automática de sensibilidad) incorporada
¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!
| Tipo | Forma | Distancia de detección | Modelo (los modelos entre paréntesis son tipos de conectores) | |
|---|---|---|---|---|
| tipo NPN | tipo PNP | |||
| Tipo de láser |
 |
 |
DR-Q150TN (DR-Q150TCN) |
DR-Q150TP (DR-Q150TCP) |
 |
DR-Q400TN (DR-Q400TCN) |
DR-Q400TP (DR-Q400TCP) |
||
•Para el tipo de conector, compre un cable conector de la serie JCN opcional.
Especificaciones
| Tipo | Cabezal sensor para amplificador tipo separado | |||
|---|---|---|---|---|
| Modelo | PNP | Tipo de cable | DR-Q150TN | DR-Q400TN |
| Tipo de conector | DR-Q150TCN | DR-Q400TCN | ||
| PNP | Tipo de cable | DR-Q150TP | DR-Q400TP | |
| Tipo de conector | DR-Q150TCP | DR-Q400TCP | ||
| Distancia de detección | 0 a 1,5 m* 1 | 1 a 4m* 1 | ||
| Fuente de luz | Láser semiconductor rojo Clase 2 (IEC/JIS)* 2 Longitud de onda: 650 nm Ancho de pulso: 4 μs Salida máxima: 2 mW | |||
| Tamaño del punto | Aprox. Φ15 mm a una distancia de 1,5 m |
Aprox. Φ20 mm a una distancia de 3,5 m |
||
| Tiempo de respuesta | Se puede cambiar a 0,35 ms, 0,7 ms, 2 ms o 5 ms. | |||
| Ajuste de distancia | Método de enseñanza | |||
| Ajuste de umbral | El ajuste manual es posible después de la enseñanza. | |||
| Indicadores | Indicador de salida (LED naranja), indicador de emisión láser (LED verde) | |||
| Pantalla digital | Pantalla de 7 segmentos y 3 dígitos | |||
| Salida de control | Colector abierto NPN/PNP Máx. 100 mA / 30 VCC | |||
| Entrada externa | Entrada de apagado láser o entrada de enseñanza (seleccionable mediante configuración) | |||
| Función de temporizador | Retardo de encendido / retardo de apagado / Un disparo 0 a 999 ms (la configuración es posible en incrementos de 1 ms), 1 a 10 s (la configuración es posible en incrementos de 1 s) |
|||
| Modo de salida | Luz encendida/oscura encendida seleccionable mediante configuración | |||
| Tipo de conección | Tipo de cable: Longitud del cable: 2 m (Φ4 mm) / Tipo de conector: M8, 4 pines | |||
| Resistencia de aislamiento | 20 MΩ o más (con 500 VCC) | |||
| Clasificación | Tensión de alimentación | 10 a 30 VCC, incluido 10% de ondulación (pp) | ||
| Consumo actual | 35 mA o menos | |||
| Regulaciones aplicables | Directiva EMC (2004/108/EC) / regulaciones FDA (21 CFR 1040.10) | |||
| Estándares aplicables | EN 60947-5-2 | |||
| Estándares de la empresa | Resistencia al ruido: Feilen Nivel 3 aprobado | |||
Resistencia ambiental |
Temperatura/humedad ambiente | -10 a +40 ℃ / 35 a 85 % RH (sin congelación ni condensación) | ||
| iluminancia ambiental | Luz solar: 10.000 lux o menos Luz incandescente: 3.000 lux o menos | |||
| resistencia de vibracion | 10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z. |
|||
| Resistencia a los golpes | Aprox. 50 G (500 m/s 2 ), 3 veces en cada una de las direcciones X, Y y Z |
|||
| Grado de protección | IP67 | |||
| Material | Carcasa: ABS Cubierta frontal de la lente: PMMA | |||
| Peso sin cable | Aprox. 20 g (sin cable) | |||

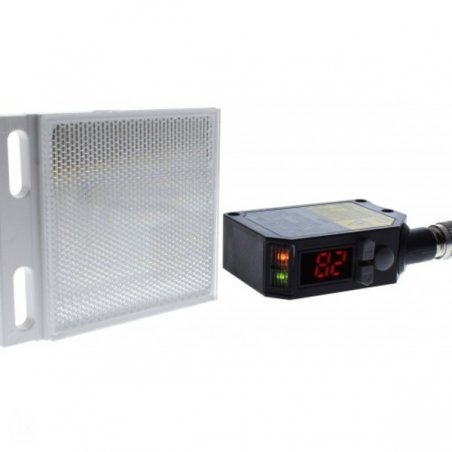

| Accesorios incluidos | Soporte de montaje: BEF-WK-190 Reflector: P250F | |||
*1. Con el reflector P250F
*2. Clasificado como Clase II en los estándares de la FDA de EE. UU.
• Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.
