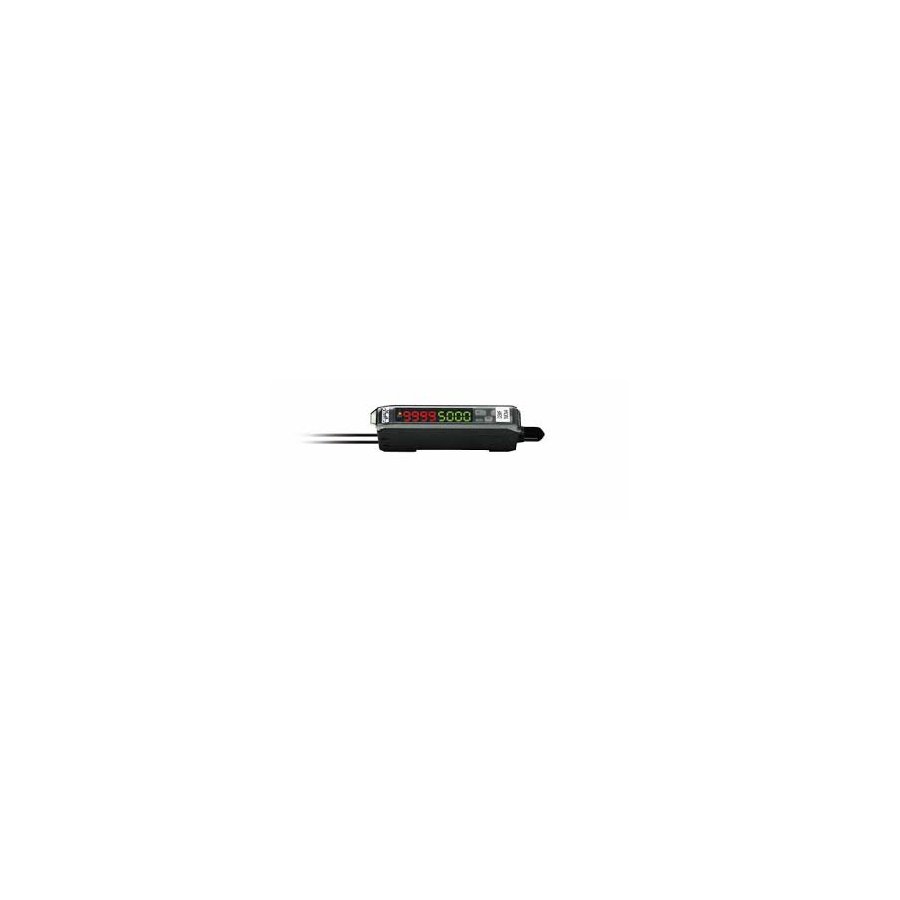

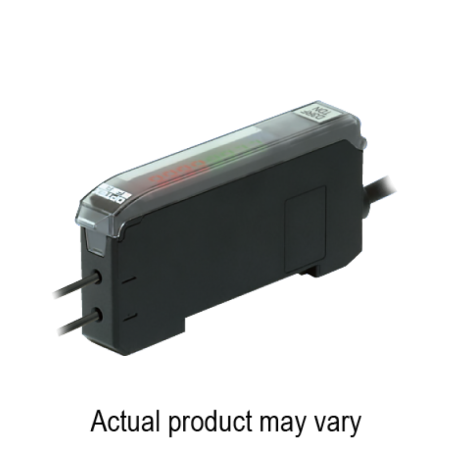

D3WF-TSCP4 Amplificadores de fibra LED blancos
D3WF-TSCP4
La fuente de luz blanca permite una fácil detección de sutiles diferencias de color.
3 modos de enseñanza para soportar diversos requisitos de detección
El tiempo de respuesta más rápido del mundo de 16 μs
3 modos de visualización fáciles de leer: valor, porcentaje y gráfico de barras
Corrección de sensibilidad dual para un funcionamiento estable
¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!
| Conexión de la unidad | Fuente de luz | Salida de control | Conexión de cable | Modelo | |
|---|---|---|---|---|---|
| PNP | PNP | ||||
| Ser único | LED blanco |
1 cad | cable de 2 metros | D3WF-TN | D3WF-TP |
| Maestro de interconexión | Conector M8 de 4 pines | D3WF-TMCN4 | D3WF-TMCP4 | ||
| Esclavo de interconexión | D3WF-TSCN4 | D3WF-TSCP4 | |||
Unidades de fibra recomendadas
Sistema óptico | Forma | Descripción | Distancia de detección (mm) *1 | Temperatura ambiente *2 | Radio de curvatura (mm) | N º de Modelo. |
|---|---|---|---|---|---|---|
Reflectante difuso |
 |
Rosca M4, SUS, corte libre de 2 m | 16 μs: 33 200 μs: 62 |
-40~70°C | R25 | NF-DM01 |
| Rosca M6, SUS, corte libre de 2 m | NF-DK06 |
*1 En papel blanco de 500 × 500 mm.
*2 Humedad ambiente entre 35 y 85%. Con una humedad relativa del 85%, la temperatura ambiente está entre 0 y 40°C.
Especificaciones
| Conexión de la unidad | Ser único | Conexión maestra | Conexión esclava | ||
|---|---|---|---|---|---|
| Modo NPN | PNP | D3WF-TN | D3WF-TMCN4 | D3WF-TSCN4 | |
| PNP | D3WF-TP | D3WF-TMCP4 | D3WF-TSCP4 | ||
| Fuente de luz | LED blanco | ||||
| Tiempo de respuesta | Alto: 16 μs *1 , Estándar: 200 μs | ||||
| Ajuste de sensibilidad | Enseñanza y ajustes manuales. | ||||
| Indicadores | Indicador de salida (naranja) | ||||
| Pantalla digital | Pantalla de 7 segmentos y 8 dígitos (rojo: 4 dígitos, verde: 4 dígitos) | ||||
| Salida de control | 1 canal, colector abierto NPN/PNP máx. 100 mA *2 / 30 VCC, voltaje residual: 1,8 V o menos |
||||
| Entrada externa | Entrada de enseñanza, *3 todas las entradas de enseñanza, selección de modo de salida, salida de control APAGADA, entrada APAGADA |
||||
| Prevención de conversaciones cruzadas | — | ON/OFF conmutable, hasta 3 unidades | |||
| Función de temporizador | Retardo de encendido, retardo de apagado, un disparo, retardo de encendido+apagado, encendido+un disparo configurable de 0,1 a 9999 ms |
||||
| Modo de salida | Luz encendida/oscuridad encendida, configurada automáticamente durante la enseñanza, conmutada con entrada externa y la configuración |
||||
| No. de unidades conectables | — | Máx. 16 (incluida la unidad maestra) | |||
| Tipo de conección | cable de 2 metros | Conector M8 de 4 pines | |||
| Resistencia de aislamiento | 20 MΩ o más (con 500 VCC) | ||||
| Clasificación | Tensión de alimentación | 12 a 24 VCC ±10%, incluido 10% de ondulación (pp) | |||
| Consumo de energía (normalmente) |
864 mW (36 mA o menos a 24 V) | ||||
| Consumo de energía (Eco TODO) |
720 mW (30 mA o menos a 24 V) | ||||
| Tiempo de calentamiento | 300 ms | ||||
Regulaciones aplicables |
CEM | Directiva EMC (2014/30/UE) | |||
| Ambiente | Directiva RoHS (2011/65/EU), China RoHS (Orden MIIT No. 32) | ||||
| Estándares aplicables | EN 60947-5-2 | ||||
| Estándares de la empresa | Resistencia al ruido: Feilen Nivel 3 claro | ||||
| Seguridad fotobiológica | Grupo de riesgo 2 (IEC 62471/JIS C 7550) | ||||
| Resistencia ambiental | Temperatura/humedad ambiente | −25 a +55°C*4/35 a 85%RH (sin congelación ni condensación) | |||
| iluminancia ambiental | Luz solar: 10000 lux o menos, Luz incandescente: 3000 lux o menos | ||||
| resistencia de vibracion | 10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z. |
||||
| Resistencia a los golpes | Aprox. 50 G (500 m/s 2 ), 3 veces en cada una de las direcciones X, Y y Z |
||||
| Circuito de protección | Protección de conexión inversa, protección contra sobrecorriente | ||||
| Grado de protección | IP50 | ||||
| Material | Carcasa, cubierta: PC | ||||
| Peso | Aprox. 71 g (cable incluido) |
Aprox. 25 gramos | |||
| Accesorios incluidos | Soporte de montaje | ||||
*1: El tiempo de respuesta es de 32 μs cuando las unidades de conexión maestro/esclavo están vinculadas con la función de prevención de diafonía activada.
*2: Cuando se utiliza como unidad independiente o cuando el número de unidades interconectadas, incluida la unidad principal, es 2 o 3.
Utilice una corriente de carga de 50 mA o menos para 4 a 8 unidades y 20 mA o menos de 9 a 16 unidades.
*3: El modo de enseñanza desde entrada externa es un modo ejecutado de antemano por la unidad principal (predeterminado: enseñanza dinámica).
*4: Cuando se utiliza como unidad independiente o cuando el número de unidades interconectadas, incluida la unidad principal, es 2 o 3.
Mantenga entre −25 y +50 °C para 4 a 8 unidades y entre −25 y + 45°C de 9 a 16 unidades.
