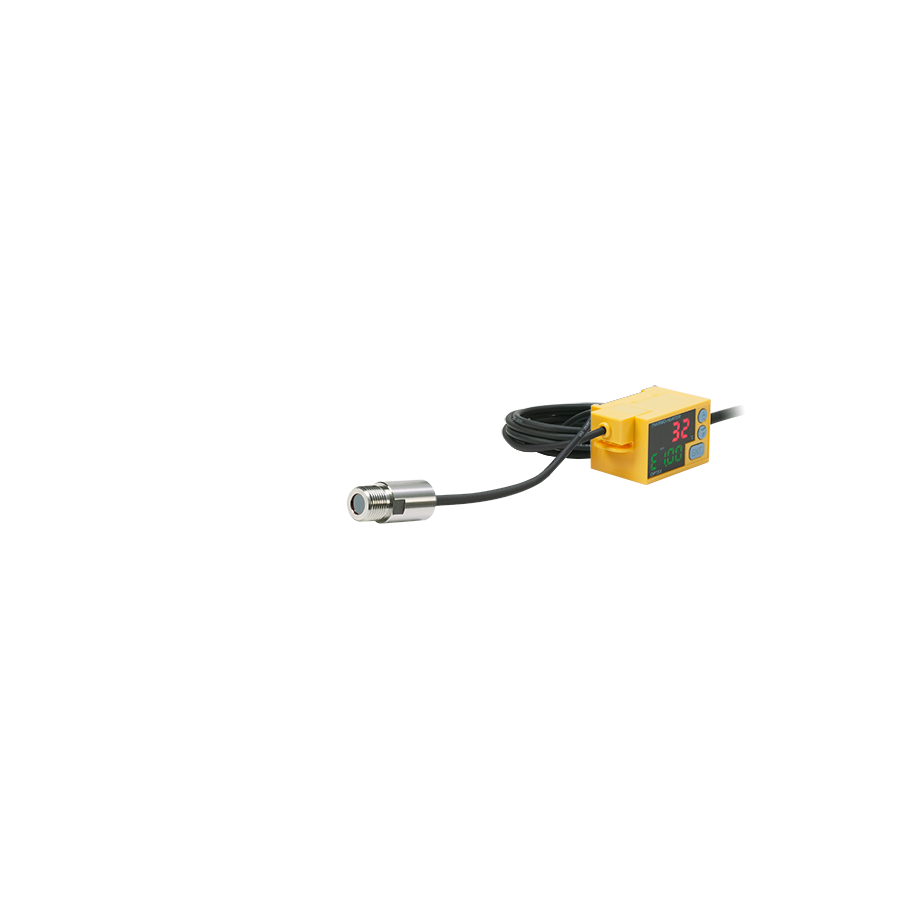

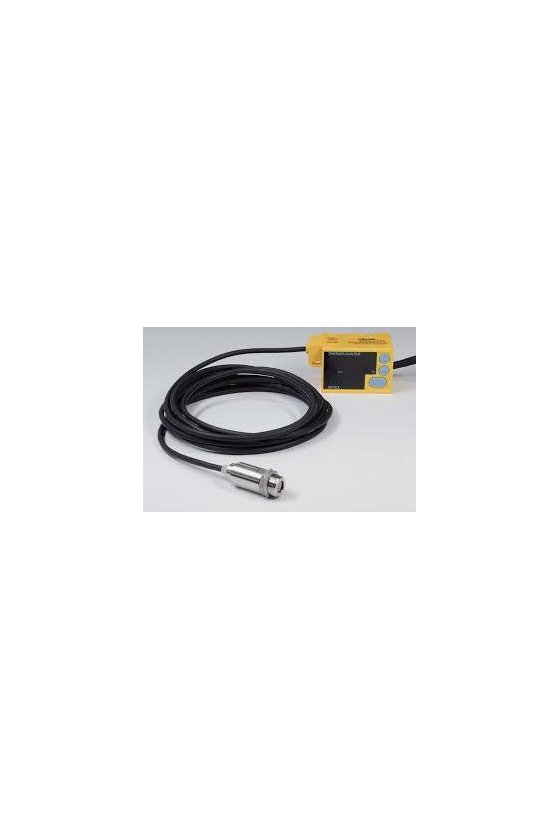

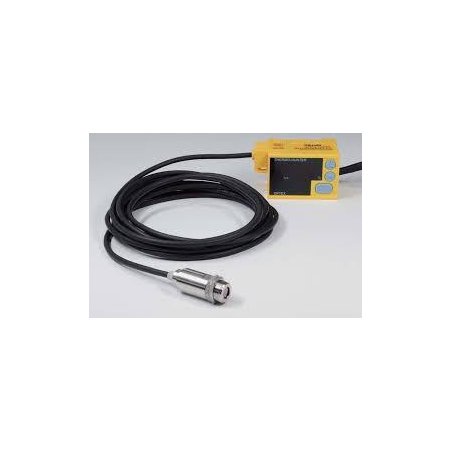

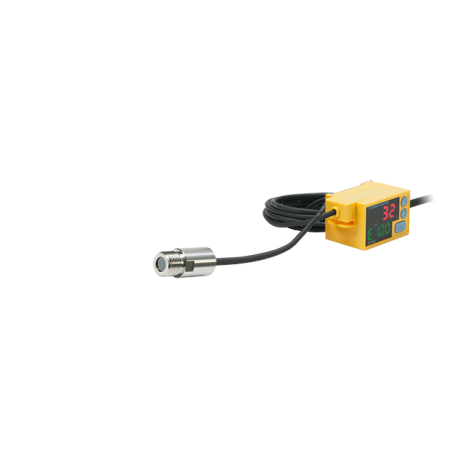

Cabezal sensor resistente al calor capaz de soportar hasta 180 °C (356 °F)
El nivel más alto de rendimiento a prueba de agua de la industria
Cuerpo compacto que ofrece visibilidad y operatividad.
Política de seguridad.
El sitio cuenta con certificado de seguridad SSL.
Política de envío
Envíos a toda la República Mexicana
Política de devolución
Nueve días hábiles después de la facturación. Se aplican restricciones*
Pago a meses
Paga a meses mediante tu cuenta de Mercado Pago!!
| Modelo | Modelos de temperatura media-baja (estándar) | Modelos de alta temperatura (cabezal resistente al calor) | |||
|---|---|---|---|---|---|
| CS-30TAC | CS-40TAC | CS-30TAC-HT | CS-40TAC-HT | ||
| Rango de medicion | −40 a 500 °C (−40 a 932 °F) | 0 a 1000°C (32 a 1832°F) | |||
| Campo de visión | ø30/500 mm (22:1) |
ø40/500 mm (15:1) |
ø30/500 mm (22:1) |
ø40/500 mm (15:1) |
|
| Óptica | Lente de silicona | ||||
| Elemento sensor/ respuesta espectral |
Termopila/8 a 14 μm | ||||
| Tiempo de respuesta | 150 ms/90 % de respuesta | 150 ms/90 % de respuesta | |||
| Precisión *1 | –40 a 0°C (-40 a 32°F): ±3°C (5,4°F), 1 a 200°C (33,8 a 392°F): ±2°C (3,6°F), +201 a +500 ℃ (393,8 a 932 °F): ±1% del valor de lectura |
0 a 200°C (32 a 392°F): ±2°C (3,6°F), +201 a 1000°C (393,8 a 1832°F): ±1% del valor de lectura |
|||
| Repetibilidad | Hasta 200 °C (392 °F): ±1,0 °C (1,8 °F), 201 °C (393,8 °F) o más: ±0,5 % del valor de lectura | ||||
| Ajuste de emisividad | 0,1 a 1,2 | ||||
| Resolución de pantalla | incrementos de 1°C | ||||
Salida analógica | Producción | 4 a 20 mA | |||
| Resolución | incrementos de 0,5°C | ||||
| Exactitud | ±0,5% o ±1,0°C (1,8°F) | ||||
| Tiempo de actualizacion | 10 ms | ||||
| Carga permitida | 250 Ω | ||||
| Impedancia | 47 Ω | ||||
| Salida de control | Foto MOS FET × 2 (Contacto de transferencia × 2) | ||||
| Carga capacitiva | 300 mA/30 VCC o menos | ||||
| Funciones | Función de enseñanza: 2 puntos, Función de selección de tiempo de respuesta (DELAY): 1 (0,15 seg.) a 200 (aprox. 10 seg.), Función de escalado de salida |
||||
| Entrada externa | Función de banco: 4 bancos, función de disparo de entrada síncrona, función de disparo externo, función de disparo de onda |
||||
| Grado de protección | Cabezal del sensor: IP69K, Amplificador: IP40 | ||||
| resistencia de vibracion | 10 a 55 Hz; amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z. | ||||
| Tensión de alimentación | 12 a 24 VCC ±10% | ||||
| Consumo actual | 120 mA (con carga máxima) / 80 mA (en modo Eco) | ||||
| Temperatura ambiente | Cabezal del sensor: 0 a 100 °C (32 a 212 °F), Amplificador: 0 a 65 °C (32 a 149 °F) |
Cabezal del sensor: 0 a 180 °C (32 a 356 °F), Amplificador: 0 a 65 °C (32 a 149 °F) |
|||
| Humedad ambiental | 35 a 85 % de humedad relativa (sin condensación) | ||||
| Temperatura de almacenamiento | 0 a 70°C (32 a 158°F) | ||||
| Dimensiones | Cabezal del sensor: M12 (ø14) × 34 mm, Amplificador: 35 × 52 × 38,5 mm | ||||
| Peso | Cabezal del sensor: Aprox. 100 g (incluido cable de 3 m), Amplificador: Aprox. 200 g (incluido 2 m de cable) | ||||
| Material | Cabezal del sensor: SUS, Amplificador: ABS, Cable del sensor: PVC (modelos de temperatura baja-media) / Caucho de silicona (modelos de alta temperatura) |
||||
*1 La precisión de la medición en la especificación está (estrictamente) limitada a las condiciones de calibración de nuestra fábrica.
・Tenga en cuenta que las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.
・Los campos de visión indicados anteriormente son para una respuesta óptica (energía) del 90%.
・El tamaño del objetivo de medición debe ser suficientemente mayor que las cifras que se muestran en el diagrama anterior.
・Cuando se equipa una lente CF, la cantidad de luz recibida desde el objetivo de medición se atenúa entre un 20 y un 30 %. Es necesario ajustar la emisividad.
・Para la medición de micropuntos, el tamaño del objetivo de medición debe ser de aprox. 1,5 veces más grande que el campo de visión de medición que se muestra en el diagrama anterior.
