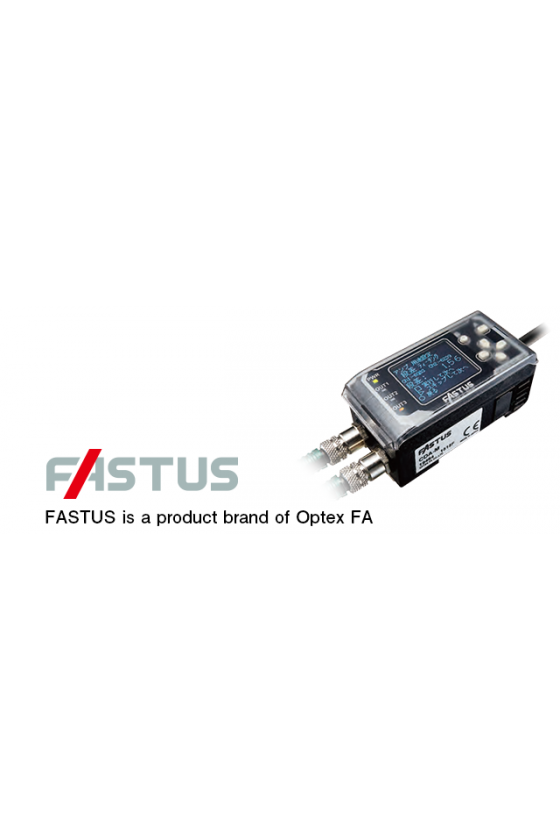

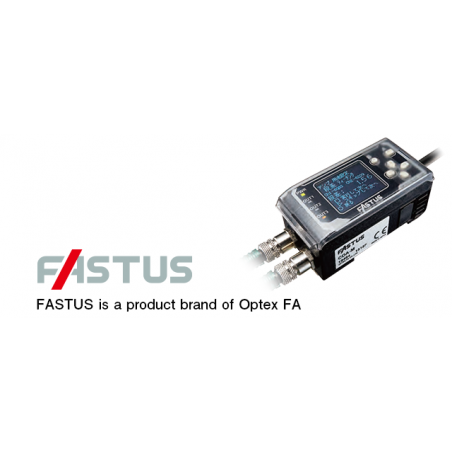

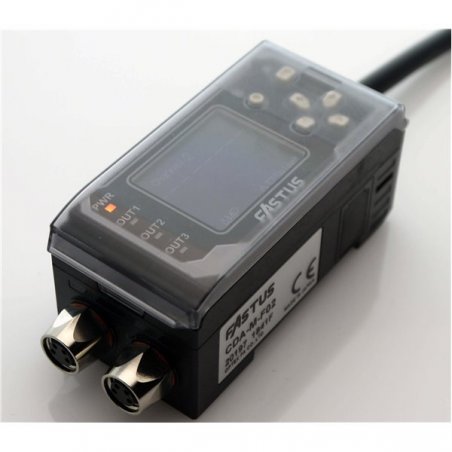

Unidad amplificadora con pantalla en inglés.
Se pueden conectar hasta dos sensores de desplazamiento
Cálculo de espesor, diferencia de altura, ancho y más posibles.
Equipado con salidas analógicas y de control.
Política de seguridad.
El sitio cuenta con certificado de seguridad SSL.
Política de envío
Envíos a toda la República Mexicana
Política de devolución
Nueve días hábiles después de la facturación. Se aplican restricciones*
Pago a meses
Paga a meses mediante tu cuenta de Mercado Pago!!
| Tipo | Sensor de desplazamiento soportado | Interfaz | Unidad maestra/ esclava | Modelo |
|---|---|---|---|---|
| Unidad amplificadora del sensor de desplazamiento |
•Serie CD22 (tipo RS-485) •Serie CDX •Serie TD1 |
Salida analógica: 1 4~20 mA Salida de control: 3 Entrada externa: 2 |
Maestro | CDA-M |
| Esclavo | CDA-S | |||
| Salida analógica: 2 4~20mA/0~10V (conmutable) Salida de control: 2 Entrada externa: 1 |
Maestro | CDA-DM2 |
• Los modelos CDA-DM han sido descontinuados. Utilice el modelo sucesor CDA-DM2. Haga clic aquí para más información.
| Modo | Unidad maestra | unidad esclava | Unidad maestra | |
|---|---|---|---|---|
| CDA-M | CDA-S | CDA-DM2 | ||
Sensor de desplazamiento |
No. de unidades conectables | Máx. 2 unidades de la serie CD22 o CDX o TD1 (Modelo conectable de la serie CD22: CD22-☐☐-485M12) |
||
| Tipo de conección | Lado del amplificador: M8, conector de 4 pines / Lado del sensor: M12, conector de 4 pines | |||
| Número de unidades conectables (incluida la unidad maestra) |
Máx. 8 unidades | |||
| Clasificación | Tensión de alimentación | 12 a 24 VCC ±10%, incluido 10% de ondulación (pp) | ||
| Consumo actual | 100 mA o menos (a 12 VCC) | 120 mA o menos (a 12 V) | ||
| Mostrar | Pantalla de matriz de puntos | Panel EL orgánico 128 × 96 píxeles | ||
| Indicadores | Indicador de encendido: Rojo/Verde, Indicador de salida: Naranja | |||
| Salida de corriente analógica | No. de salidas | 1 salida | 2 salidas | |
| Tipo | 4 a 20 mA/FS Impedancia de carga 300 Ω o menos | Impedancia de carga de 4 a 20 mA/FS 300 Ω o menos, impedancia de salida de 0 a 10 V 100 Ω (conmutable) |
||
| Salida de control | No. de salidas | 3 salidas | 2 salidas | |
| Tipo | Colector abierto NPN/PNP, Máx. 100 mA / 30 VCC, voltaje residual: 1,8 V o menos |
|||
| Ciclo de salida | 500 µs | |||
| Entrada externa | 2 entradas | 1 entrada | ||
| Tipo de conección | Tipo de cable: Cable: 2 m (ø5.8) | |||
Resistencia ambiental |
Temperatura/humedad ambiente | -20 a +50 ℃ / 35 a 85 % RH (sin congelación ni condensación) | ||
| Temperatura/humedad de almacenamiento | -20 a +60 ℃ / 35 a 85 % RH (sin congelación ni condensación) | |||
| resistencia de vibracion | 10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z. |
|||
| Resistencia a los golpes | Aproximadamente 50 G (500 m/s 2 ), 3 veces en cada una de las direcciones X, Y y Z |
|||
| Circuito de protección | Protección de conexión inversa | |||
| Grado de protección | Estándar IEC, IP50 | |||
| Material | policarbonato | |||
| Peso | 170 gramos | |||
