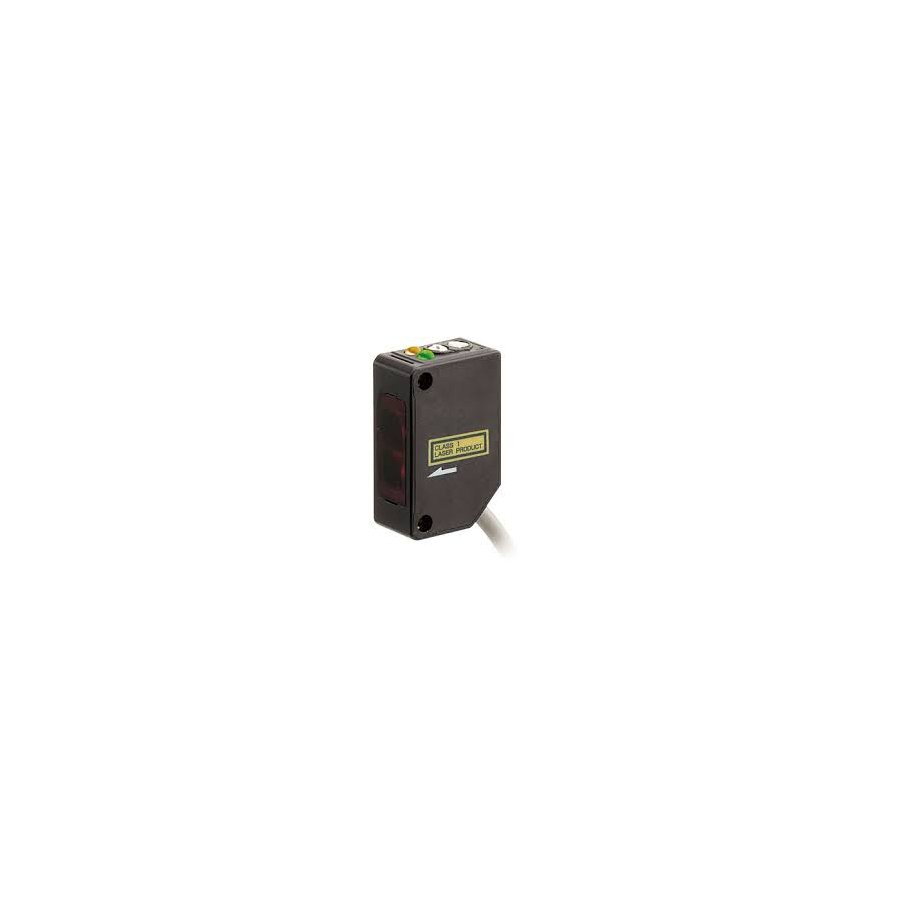

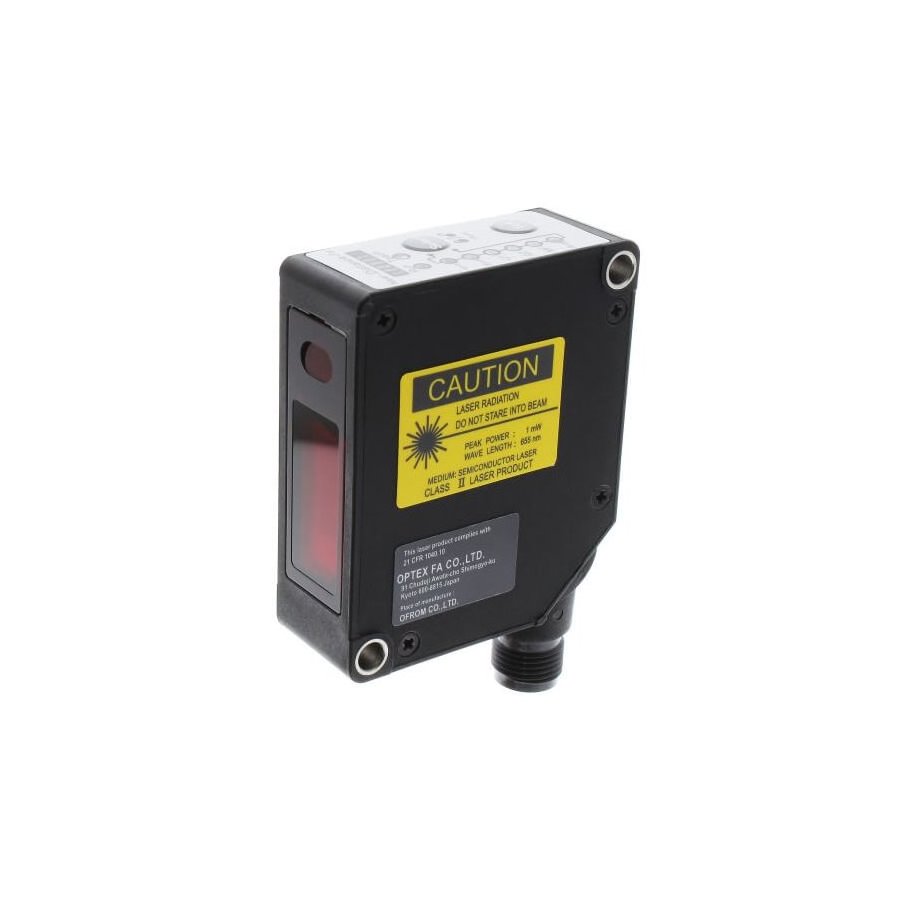

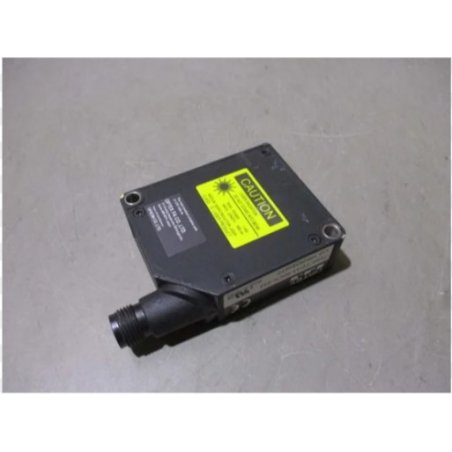

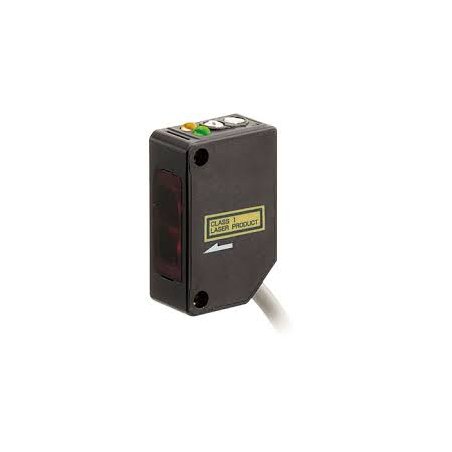

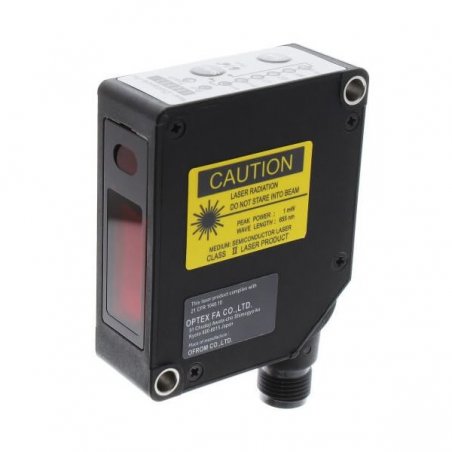

Tamaño de media palma. Ideal para uso integrado con máquinas más pequeñas.
Se han agregado tipos de reflexión especular a la línea.
Unidades de control para Mitsubishi Electric PLC disponibles
Política de seguridad.
El sitio cuenta con certificado de seguridad SSL.
Política de envío
Envíos a toda la República Mexicana
Política de devolución
Nueve días hábiles después de la facturación. Se aplican restricciones*
Pago a meses
Paga a meses mediante tu cuenta de Mercado Pago!!
| Tipo | Rango de medicion | Precisión de repetición | Salida analógica/interfaz serie | Salida de control | Modelo (los modelos entre paréntesis son tipos de conectores) | |
|---|---|---|---|---|---|---|
| tipo NPN | tipo PNP | |||||
 |
 |
2 µm (4 µm*) |
4 a 20 mA | 2 canales | CD33-30NA (CD33-30CNA) |
CD33-30PA (CD33-30CPA) |
| 0 a 10 V | CD33-30NV (CD33-30CNV) |
CD33-30PV (CD33-30CPV) |
||||
| RS-422 | 1 canal | CD33-30N-422 (CD33-30CN-422) |
CD33-30P-422 (CD33-30CP-422) |
|||
 |
5 µm (8 µm*) |
4 a 20 mA | 2 canales | CD33-50NA (CD33-50CNA) |
CD33-50PA (CD33-50CPA) |
|
| 0 a 10 V | CD33-50NV (CD33-50CNV) |
CD33-50PV (CD33-50CPV) |
||||
| RS-422 | 1 canal | CD33-50N-422 (CD33-50CN-422) |
CD33-50P-422 (CD33-50CP-422) |
|||
 |
10 µm (15 µm*) |
4 a 20 mA | 2 canales | CD33-85NA (CD33-85CNA) |
CD33-85PA (CD33-85CPA) |
|
| 0 a 10 V | CD33-85NV (CD33-85CNV) |
CD33-85PV (CD33-85CPV) |
||||
| RS-422 | 1 canal | CD33-85N-422 (CD33-85CN-422) |
CD33-85P-422 (CD33-85CP-422) |
|||
 |
30 µm (45 µm*) |
4 a 20 mA | 2 canales | CD33-120NA (CD33-120CNA) |
CD33-120PA (CD33-120CPA) |
|
| 0 a 10 V | CD33-120NV (CD33-120CNV) |
CD33-120PV (CD33-120CPV) |
||||
| RS-422 | 1 canal | CD33-120N-422 (CD33-120CN-422) |
CD33-120P-422 (CD33-120CP-422) |
|||
 |
75 µm (100 µm*) |
4 a 20 mA | 2 canales | CD33-250NA (CD33-250CNA) |
CD33-250PA (CD33-250CPA) |
|
| 0 a 10 V | CD33-250NV (CD33-250CNV) |
CD33-250PV (CD33-250CPV) |
||||
| RS-422 | 1 canal | CD33-250N-422 (CD33-250CN-422) |
CD33-250P-422 (CD33-250CP-422) |
|||
 |
 |
1 µm | RS-422 | 1 canal | CD33-L30N-422 (CD33-L30CN-422) |
CD33-L30P-422 (CD33-L30CP-422) |
 |
2,5 micras | CD33-L50N-422 (CD33-L50CN-422) |
CD33-L50P-422 (CD33-L50CP-422) |
|||
 |
5 µm | CD33-L85N-422 (CD33-L85CN-422) |
CD33-L85P-422 (CD33-L85CP-422) |
|||
*La precisión de repetición cuando el tiempo de respuesta se establece en RÁPIDO se muestra entre paréntesis.
• Para el tipo de conector, compre un cable conector DOL-1208-G05MF opcional.
• Cuando utilice una unidad de control UQ1-02, seleccione el tipo de comunicación RS-422.
| Modelo | CD33-30☐☐☐ | CD33-50☐☐☐ | CD33-85☐☐☐ | CD33-120☐☐☐ | CD33-250☐☐☐ | |
|---|---|---|---|---|---|---|
| Centro del rango de medición | 30 milímetros | 50mm | 85mm | 120 milímetros | 250 milímetros | |
| Rango de medicion | ±4mm | ±10 milímetros | ±20 milímetros | ±60 milímetros | ±150 milímetros | |
| FS (escala completa) | 8 milímetros | 20 milímetros | 40mm | 120 milímetros | 300 milímetros | |
| Fuente de luz | Láser semiconductor rojo, longitud de onda: 655 nm, potencia máxima: 1 mW | |||||
| clase de láser | IEC/JIS: CLASE 2 FDA: CLASE II | |||||
| Tamaño del punto* 1 | 0,1 × 0,1 mm | 0,5 × 1,0 mm | 0,75 × 1,25 mm | 1,0 × 1,5 mm | 1,75 × 3,5 mm | |
| Linealidad | ±0,1 % escala completa | Linealidad ±0,3% FS | ||||
| Precisión de repetición | 2 μm (4 μm cuando el tiempo de respuesta está configurado en RÁPIDO) |
5 μm (8 μm cuando el tiempo de respuesta está configurado en RÁPIDO) |
10 μm (15 μm cuando el tiempo de respuesta está configurado en RÁPIDO) |
30 μm (45 μm cuando el tiempo de respuesta está configurado en RÁPIDO) |
75 μm (100 μm cuando el tiempo de respuesta está configurado en RÁPIDO) |
|
| Periodo de muestreo | 0,5 ms/1 ms/1,5 ms/2 ms | 0,75 ms/1 ms/1,5 ms/2 ms | ||||
| Tiempo de respuesta * 2 Promedio |
Rápido | 5 ms o menos: Promedio de 1 vez (1 ms) + tiempo de conmutación de sensibilidad (máx. 4 ms) |
7,5 ms o menos: promedio de 1 vez (1,5 ms) + tiempo de conmutación de sensibilidad (máx. 6 ms) |
|||
| Estándar | 12,5 ms o menos: Promedio de 16 veces (8,5 ms) + tiempo de conmutación de sensibilidad (máx. 4 ms) |
19 ms o menos: Promedio de 16 veces (13 ms) + tiempo de conmutación de sensibilidad (máx. 6 ms) |
||||
| Alta resolución | 36,5 ms o menos: Promedio de 64 veces (32,5 ms) + tiempo de conmutación de sensibilidad (máx. 4 ms) |
55 ms o menos: Promedio de 64 veces (49 ms) + tiempo de conmutación de sensibilidad (máx. 6 ms) |
||||
| Deriva de temperatura | ±0,08%/℃ escala completa | |||||
| Indicadores | Indicador de distancia | Pantalla de barra LED en la superficie de operación (25 pasos) | ||||
| Indicador de salida | Los LED Q1 y Q2 se encienden durante la salida (naranja) | |||||
| Indicador de entrada | El LED MF se ilumina durante la entrada (naranja) | |||||
| Entrada MF (multifunción) | Elija entre láser apagado, enseñanza* 3 , muestreo y retención Tiempo de respuesta: 3 ms o menos | |||||
| Tipo de conección | Tipo de cable: Longitud del cable: 2 m (ø5) Tipo de conector: M12, 8 pines | |||||
| Circuito de protección | Protección de conexión inversa, función de protección contra sobrecorriente | |||||
| Grado de protección | IP67 | |||||
| Temperatura/humedad ambiente | -10 a +45 ℃ / 35 a 85 % RH (sin congelación ni condensación) | |||||
| iluminancia ambiental | Luz solar: 10.000 lux Lámpara incandescente: 3.000 lux | |||||
| resistencia de vibracion | 10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z. | |||||
| Resistencia a los golpes | Aprox. 50 G (500 m/s 2 ), 3 veces en cada una de las direcciones X, Y y Z | |||||
| Tiempo de calentamiento | Aprox. 15 minutos | |||||
| Material | Carcasa: PBT, Cubierta frontal: PMMA, Cable: PVC | |||||
| Peso sin cable | Aprox. 65 gramos | |||||
| Tipo | Tipo de salida de corriente analógica | Tipo de salida de voltaje analógico | tipo RS-422 | |
|---|---|---|---|---|
| Modelo | tipo NPN | CD33-☐☐NA | CD33-☐☐NV | CD33-☐☐N-422 |
| tipo PNP | CD33-☐☐PA | CD33-☐☐PV | CD33-☐☐P-422 | |
| Tensión de alimentación | 12 a 24 VCC, ±10/-5% | 18 a 24 VCC, ±10/-5% | 12 a 24 VCC, ±10/-5% | |
| Consumo actual | Máx. 85 mA (incluyendo salida analógica | Máx. 55 mA | ||
| Salida de control | Canal de salida No. | 2 canales: Q1, Q2 (configuración predeterminada de salida de autodiagnóstico para Q2) | 1 canal: Q2 (configuración predeterminada de salida de autodiagnóstico) | |
| Método de salida | Salida de colector abierto NPN/PNP, máx. 100 mA / 30 VCC, tensión residual 1,8 V | |||
| Salida analógica/interfaz serie | 4 a 20 mA, impedancia de carga: 300 Ω o menos | 0 a 10 V, impedancia de salida: 100 Ω | RS-422 de 9,6 k a 256 kbps | |
| Regulaciones aplicables | Directiva EMC (2004/108/EC) / regulaciones FDA (21 CFR 1040.10) | |||
| Estándares aplicables | EN 60947-5-7 | EN 60947-5-2 | ||
<Condiciones de medición> Las condiciones de medición son las siguientes, a menos que se indique lo contrario: Temperatura ambiente de +23 ℃ (temperatura normal), Voltaje de suministro 24 VCC, Tiempo de respuesta: Alta resolución, Centro del rango de medición, Objetivo de medición: 50 ☓ 50 mm blanco cerámico.
*1 Definido con fuerza central 1/e 2 (13,5%) en el centro del rango de medición. Es posible que haya una fuga de luz distinta al tamaño de punto especificado. El sensor puede verse afectado si hay un objeto altamente reflectante en el rango del eje de luz.
*2 El tiempo de respuesta es un tiempo en el que se ha añadido el tiempo de conmutación de sensibilidad. El tiempo de conmutación de la sensibilidad fluctúa dentro de un máx. rango de 4 ms (6 ms para CD33-250N☐) dependiendo de las condiciones de medición. Además, si el periodo de muestreo es largo, el tiempo de respuesta también aumentará proporcionalmente.
Ej.: Periodo de muestreo 500 µs → 1000 µs: Tiempo de respuesta 12,5 ms → Aprox. 25 ms
*3 Si se selecciona el aprendizaje externo, los elementos de configuración se pueden cambiar como se muestra en la siguiente tabla dependiendo del tiempo de entrada de los mismos.
| Elementos de configuración | tiempo de entrada |
|---|---|
| 1er punto para ajuste de span | 70 a 130 ms |
| 2do punto para ajuste de span | 170 a 230 ms |
| Enseñanza de 1 punto de la salida de control Q1 Ingrese la misma hora para el segundo punto de la enseñanza de 2 puntos dentro de un minuto. |
270 a 330 ms |
| Enseñanza invertida de 1 punto de la salida de control Q1 |
