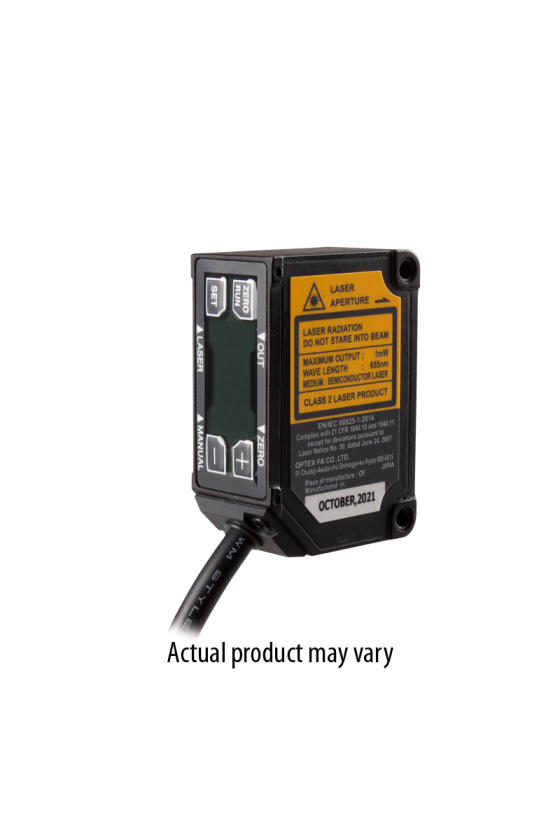

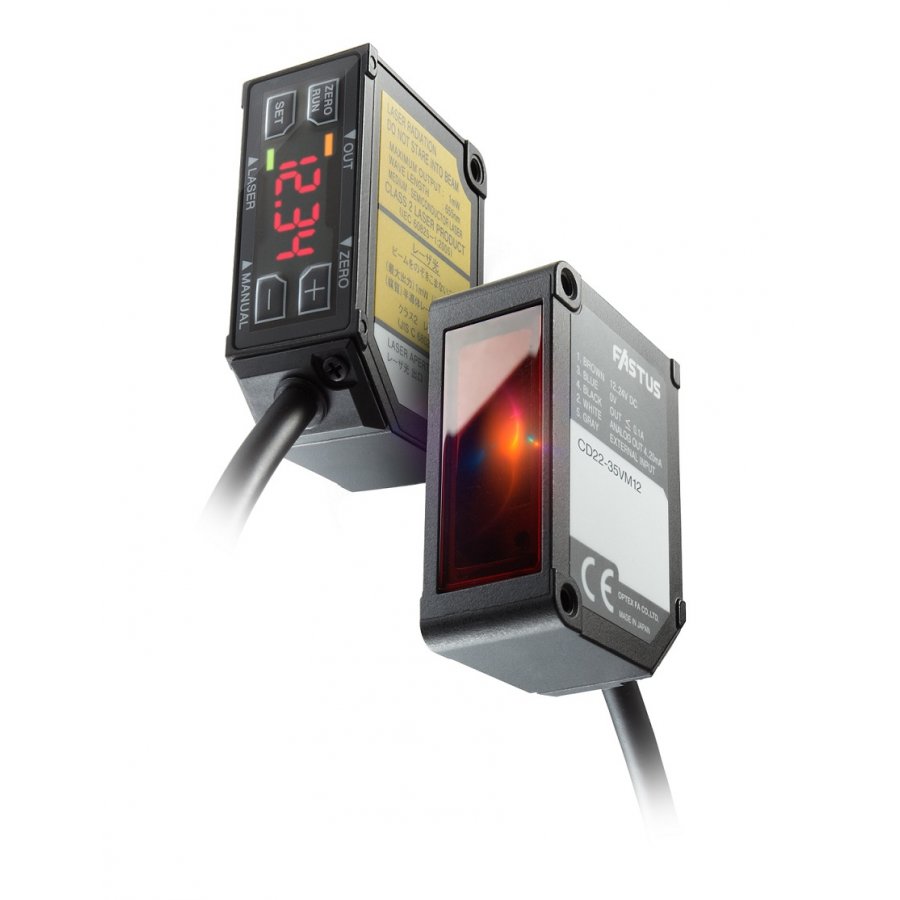

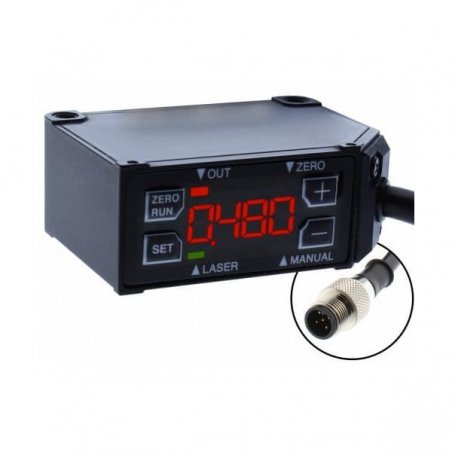

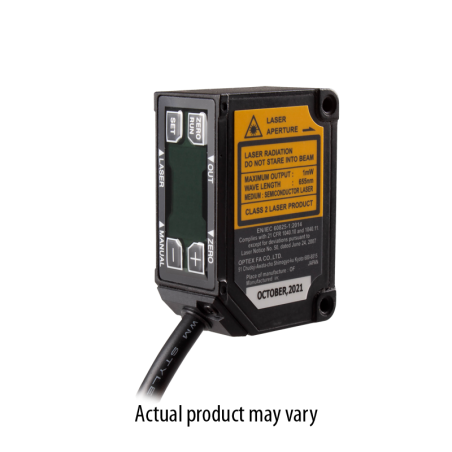

El sensor de desplazamiento más pequeño de su clase
* Entre los dispositivos equipados con pantallas en la clase de precisión de repetición de 1 μm. Examen Optex FA realizado en noviembre de 2015.
Unidad amplificadora recién agregada que se puede conectar con unidades de comunicación CC-Link
Amplificador incorporado y pantalla digital de 4 dígitos
Con funcionalidad de alto rendimiento como los modelos de alta gama.
Política de seguridad.
El sitio cuenta con certificado de seguridad SSL.
Política de envío
Envíos a toda la República Mexicana
Política de devolución
Nueve días hábiles después de la facturación. Se aplican restricciones*
Pago a meses
Paga a meses mediante tu cuenta de Mercado Pago!!
| Tipo | Rango de medicion | Precisión de repetición | Salida analógica/interfaz serie | Salida de control | Tipo de conección | Modelo |
|---|---|---|---|---|---|---|
 |
 |
1 µm | 4 a 20 mA | NPN/PNP seleccionable mediante configuración |
Tipo de cable | CD22-15A |
| Tipo cola de cerdo | CD22-15AM12 | |||||
| 0 a 10 V | NPN/PNP seleccionable mediante configuración |
Tipo de cable | CD22-15V | |||
| Tipo cola de cerdo | CD22-15VM12 | |||||
| RS-485 | - | Tipo cola de cerdo | CD22-15-485M12 | |||
 |
6 µm | 4 a 20 mA | NPN/PNP seleccionable mediante configuración |
Tipo de cable | CD22-35A | |
| Tipo cola de cerdo | CD22-35AM12 | |||||
| 0 a 10 V | NPN/PNP seleccionable mediante configuración |
Tipo de cable | CD22-35V | |||
| Tipo cola de cerdo | CD22-35VM12 | |||||
| RS-485 | - | Tipo cola de cerdo | CD22-35-485M12 | |||
 |
20 µm | 4 a 20 mA | NPN/PNP seleccionable mediante configuración |
Tipo de cable | CD22-100A2 | |
| Tipo cola de cerdo | CD22-100AM122 | |||||
| 0 a 10 V | NPN/PNP seleccionable mediante configuración |
Tipo de cable | CD22-100V2 | |||
| Tipo cola de cerdo | CD22-100VM122 | |||||
| RS-485 | - | Tipo cola de cerdo | CD22-100-485M122 |
•Para el tipo de cola de cerdo, compre un cable conector opcional.
• Cuando utilice una unidad amplificadora CDA, seleccione el tipo de comunicación RS-485.
| Modelo | Tipo de corriente analógica | Tipo de cable | CD22-15A | CD22-35A | CD22-100A2 |
|---|---|---|---|---|---|
| Tipo cola de cerdo | CD22-15AM12 | CD22-35AM12 | CD22-100AM122 | ||
Tipo de voltaje analógico | Tipo de cable | CD22-15V | CD22-35V | CD22-100V2 | |
| Tipo cola de cerdo | CD22-15VM12 | CD22-35VM12 | CD22-100VM122 | ||
| Centro del rango de medición | 15mm | 35mm | 100 milímetros | ||
| Rango de medicion | ±5mm | ±15 milímetros | ±50 milímetros | ||
| FS (escala completa) | 10 milímetros | 30mm | 100 milímetros | ||
Fuente de luz |
Medio/longitud de onda | Láser semiconductor rojo, longitud de onda: 655 nm | |||
| Máx. producción | 390 μW | 1mW | |||
clase de láser |
CEI/JIS | Clase 1 | Clase 2* 1 | ||
| FDA | Clase 1* 2 | Clase 2* 2 | |||
| Tamaño del punto* 3 | Aprox. 0,5 × 0,7 mm | Aprox. 0,45 × 0,8 mm | Aprox. 0,6 × 0,7 mm | ||
| Linealidad | ±0,1 % escala completa | ||||
| Precisión de repetición* 4 | 1 µm | 6 µm | 20 µm | ||
| Periodo de muestreo | 500 µs/1000 µs/2000 µs/4000 µs/AUTO | ||||
| Deriva de temperatura | ±0,02%/℃ escala completa | ±0,05%/℃ escala completa | |||
| Indicadores | Indicador de emisión láser (verde)/indicador de puesta a cero (rojo)/ indicador de salida (naranja)/indicador de modo (rojo) |
||||
| Entrada externa | Láser APAGADO, aprendizaje, muestreo y retención, un disparo, reinicio a cero (seleccionable) | ||||
Salida analógica |
tipo actual | 4 a 20 mA, Impedancia de carga: 300 Ω o menos | |||
| Tipo de voltaje | 0 a 10 V, impedancia de salida: 100 Ω | ||||
| Salida de control | Colector abierto NPN/PNP (seleccionable mediante configuración), Máx. 100 mA / 30 VCC, tensión residual 1,8 V |
||||
| Tensión de alimentación | 12 a 24 VCC ±10%* 5 | ||||
| Consumo actual | 70 mA o menos (a 24 VCC) | ||||
| Tipo de conección | Tipo de cable: Longitud del cable: 2 m, ø4,5 Tipo de cola de cerdo: Cable con conector M12 de 5 pines, 300 mm de longitud |
||||
| Circuito de protección | Protección de conexión inversa, protección contra sobrecorriente | ||||
Resistencia ambiental |
Grado de protección | IP67 (incluida la junta tipo cola de cerdo) | |||
| Temperatura/humedad ambiente | -10 a +50 ℃ / 35 a 85 % RH (sin congelación ni condensación) | ||||
| iluminancia ambiental | Lámpara incandescente de 3.000 lx o menos | ||||
| resistencia de vibracion | 10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z. |
||||
| Resistencia a los golpes | Aprox. 50 G (500 m/s 2 ), 3 veces en cada una de las direcciones X, Y y Z |
||||
| Regulaciones aplicables | Directiva EMC (2004/108/EC) / regulaciones FDA (21 CFR 1040.10) | ||||
| Estándares aplicables | EN 60947-5-7 | ||||
| Tiempo de calentamiento | Aprox. 5 minutos | ||||
| Material | Carcasa: Aluminio fundido Cubierta frontal: PPSU Pantalla: PET Cable: PVC |
||||
| Peso | Tipo de cable: Aprox. 90 g Tipo de cola de cerdo: Aprox. 60 gramos | ||||
<Condiciones de medición> Las condiciones de medición son las siguientes, a menos que se indique lo contrario: Temperatura ambiente: 23 ℃ (temperatura normal), Voltaje de suministro: 24 V CC, Período de muestreo: 500 μs, Número promedio de veces: 64, Centro del rango de medición, Objetivo de medición : cerámica blanca.
*1 También puede estar disponible un tipo Clase 1 (producto hecho a pedido).
*2 De acuerdo con las disposiciones de la FDA del Aviso sobre láser n.º 50, el láser está clasificado como Clase 1 o Clase 2 según la norma IEC 60825-1.
*3 Definido con fuerza central 1/e 2 (13,5%) en el centro del rango de medición. Es posible que haya una fuga de luz distinta al tamaño de punto especificado. El sensor puede verse afectado cuando hay un objeto altamente reflectante cerca del área de detección.
*4 Con un promedio de 512 veces
*5 En el caso del tipo de salida de voltaje analógico, use un voltaje de suministro de 12,0 VCC como mínimo para obtener la salida adecuada.
| Modelo | CD22-15-485M12 | CD22-35-485M12 | CD22-100-485M122 | |
|---|---|---|---|---|
| Centro del rango de medición | 15mm | 35mm | 100 milímetros | |
| Rango de medicion | ±5mm | ±15 milímetros | ±50 milímetros | |
| FS (escala completa) | 10 milímetros | 30mm | 100 milímetros | |
Fuente de luz |
Medio/longitud de onda | Láser semiconductor rojo, longitud de onda: 655 nm | ||
| Máx. producción | 390 μW | 1mW | ||
clase de láser |
CEI/JIS | Clase 1 | Clase 2* 1 | |
| Clase FDA | Clase 1* 2 | Clase 2* 2 | ||
| Tamaño del punto | Aprox. 0,5 × 0,7 mm | Aprox. 0,45 × 0,8 mm | Aprox. 0,6 × 0,7 mm | |
| Linealidad | ±0,1 % escala completa | |||
| Precisión de repetición* 4 | 1 µm | 6 µm | 20 µm | |
| Periodo de muestreo | 500 µs/1000 µs/2000 µs/4000 µs/AUTO | |||
| Deriva de temperatura | ±0,02%/℃ escala completa | ±0,05%/℃ escala completa | ||
| Indicadores | Indicador de emisión láser (verde)/indicador de puesta a cero (rojo)/ indicador de salida (naranja)/indicador de modo (rojo) |
|||
| Interfaz serie* 5 | Comunicación RS-485 semidúplex (9,6 k a 1250 kbps) | |||
| Tensión de alimentación | 12 a 24 VCC ±10% | |||
| Consumo actual | 70 mA o menos (a 24 VCC) | |||
| Tipo de conección | Tipo pigtail: Cable con conector M12 de 5 pines, 300 mm de longitud | |||
| Circuito de protección | Protección de conexión inversa | |||
Resistencia ambiental |
Grado de protección | IP67 (incluida la junta del conector) | ||
| Temperatura/humedad ambiente | -10 a +50 ℃ / 35 a 85 % RH (sin congelación ni condensación) | |||
| iluminancia ambiental | Lámpara incandescente de 3.000 lx o menos | |||
| resistencia de vibracion | 10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z. |
|||
| Resistencia a los | ||||
