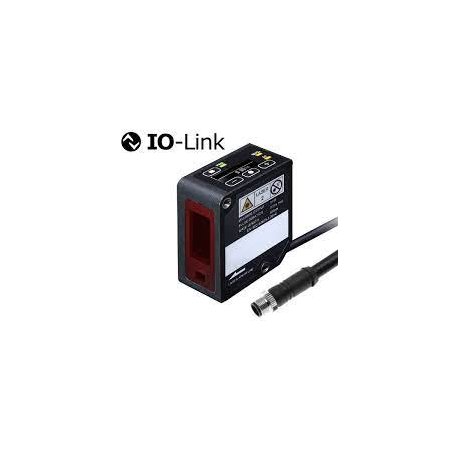

Los mejores sensores de rango medio todo en uno de su clase *
La mayor precisión de repetición de su clase*
El período de muestreo más rápido de su clase*
Medición a larga distancia hasta 1.200mm
La forma de onda de luz recibida se puede mostrar en la pantalla OLED.
*Entre sensores de desplazamiento láser con una precisión de repetición de 1 μm
(investigado por OPTEX FA en noviembre de 2021)
Política de seguridad.
El sitio cuenta con certificado de seguridad SSL.
Política de envío
Envíos a toda la República Mexicana
Política de devolución
Nueve días hábiles después de la facturación. Se aplican restricciones*
Pago a meses
Paga a meses mediante tu cuenta de Mercado Pago!!
| Modo de reflexión | Rango de medicion | Precisión de repetición | Linealidad | Fuente de luz | E/S | Modelo | ||
|---|---|---|---|---|---|---|---|---|
| Cable | Conector flexible M12 de 5 pines | |||||||
 |
30+/-5mm | 0,25 µm | +/- 0,1 % de FS | Láser semiconductor rojo Clase 1 |
2 Salida de control Salida analógica Entrada externa  |
CD2H-30A | CD2H-30M12A | |
| 50 +/-10 milímetros | 0,25 µm | CD2H-50A | CD2H-50M12A | |||||
| 130 +/- 70 milímetros | 4 micras | CD2H-130 | CD2H-130M12 | |||||
| 245 +/-175 milímetros | 10 µm | Láser semiconductor rojo Clase 2 |
CD2H-2452 | CD2H-245M122 | ||||
| 350 +/-250 milímetros | 20 µm | CD2H-3502 | CD2H-350M122 | |||||
| 700 +/-500 milímetros | 100 µm | +/-0,1 % de FS (200 a 700 mm), +/-0,3 % de FS (700 a 1200 mm) |
CD2H-7002 | CD2H-700M122 | ||||
| Modelo | Cable | CD2H-30A | CD2H-50A | CD2H-130 | CD2H-2452 | CD2H-3502 | CD2H-7002 |
|---|---|---|---|---|---|---|---|
| Conector flexible M12 de 5 pines | CD2H-30M12A | CD2H-50M12A | CD2H-130M12 | CD2H-245M122 | CD2H-350M122 | CD2H-700M122 | |
| Rango de medicion | 30 +/- 5 mm | 50 +/- 10 milímetros | 130 +/- 70 milímetros | 245 +/- 175 milímetros | 350 +/- 250 milímetros | 700 +/- 500 milímetros | |
| Modo de reflexión | Reflectante difuso | ||||||
| Fuente de luz | Láser semiconductor rojo, 655 nm | ||||||
| Salida máxima del láser | 0,39 mW | 1mW | |||||
clase de láser |
JIS/IEC/FDA * 1 | CLASE 1 / Clase Ⅰ | CLASE 2 / Clase Ⅱ | ||||
| Tamaño del punto * 2 | φ0,05mm | φ0,07mm | φ0,3mm | φ0,5mm | φ0,6mm | ø1,0 mm | |
| Linealidad | +/-0,1 % de FS | +/- 0,1 % de FS (200 a 700 mm) / +/- 0,3 % de FS (700 a 1200 mm) |
|||||
| Resolución * 3 | 0,25 µm | 0,25 µm | 4 micras | 10 µm | 20 µm | 100 µm | |
| Precisión de repetición * 4 | 0,25 µm | 0,25 µm | 4 micras | 10 µm | 20 µm | 100 µm | |
| Periodo de muestreo * 5 | 133,3 μs / 150 μs / 200 μs / 300 μs / 500 μs / 1 ms / 2 ms / 5 ms / Automático | ||||||
| Características de temperatura * 6 |
+/- 0,06 % de FS/℃ | ||||||
| Peso | Modelos de cable: Aprox. 140 g Modelos de conector: Aprox. 90 g | ||||||
<Condiciones de medición>
Las condiciones de medición son las siguientes, a menos que se especifique lo contrario: Temperatura ambiente: 25°C (temperatura ambiente); Tensión de alimentación: 24 V CC; Período de muestreo: 200 μs; Media móvil: 128 veces; Filtro mediano: 31; en el centro del rango de medición, cerámica blanca como objeto objetivo estándar. El sensor está montado sobre un soporte de aluminio.
*1: De acuerdo con la guía del Aviso sobre láser n.º 56 de la FDA, los láseres están clasificados según la norma IEC 60825-1:2014.
*2: Puede haber una fuga de luz fuera del punto del haz. Si hay un objeto altamente reflectante cerca del área de medición, los resultados de la medición pueden verse afectados.
*3: El paso más pequeño para cambiar una distancia medible entre el objetivo y el sensor, en el promedio móvil de 512.
*4: Valor pico a pico de la medición en estado estacionario (en el promedio móvil de 512)
*5: Establecido en 200 μs por defecto.
*6: Dato típico medido cuando un objeto de cerámica blanca y un sensor están montados sobre soportes de aluminio.
| Tensión de alimentación | 18 a 24 V CC (± 10 %, incluida ondulación) | |
| Consumo actual * 7 | 80 mA o menos (a 18 V CC), 70 mA o menos (a 24 V CC) | |
Especificación de enlace IO |
Versión | Ver.1.1 |
| Velocidad de transmision | COM3 (230,4 kbps) | |
| Número de bytes de datos de entrada del proceso | 6 bytes | |
| Mín. Tiempo del ciclo | 0,7 ms | |
| Salida de control (DO1/DO2 * 8 ) |
No. de salidas | 2 (DO1 se puede cambiar a IO-Link) |
| Polaridad | Colector abierto NPN/PNP o Push-Pull (seleccionable mediante configuración), máx. 100 mA / 24 V CC, tensión residual 1,8 V o menos |
|
| Salida analógica SA * 8 | Actual | 4 a 20 mA, Impedancia de carga: 300 Ω o menos |
| Voltaje | 0 a 10 V, Impedancia de salida: 100 Ω o menos | |
| Entrada externa* 9 | No utilizado, aprendizaje externo, retención, compensación o láser apagado | |
| Mostrar | Pantalla OLED de 0,9 pulgadas Idiomas del menú: inglés, alemán, japonés, coreano, chino simplificado, español, chino tradicional |
|
| Indicadores | Indicador de alimentación (verde), iluminado durante la comunicación IO-Link/Indicador de salida (naranja × 2) | |

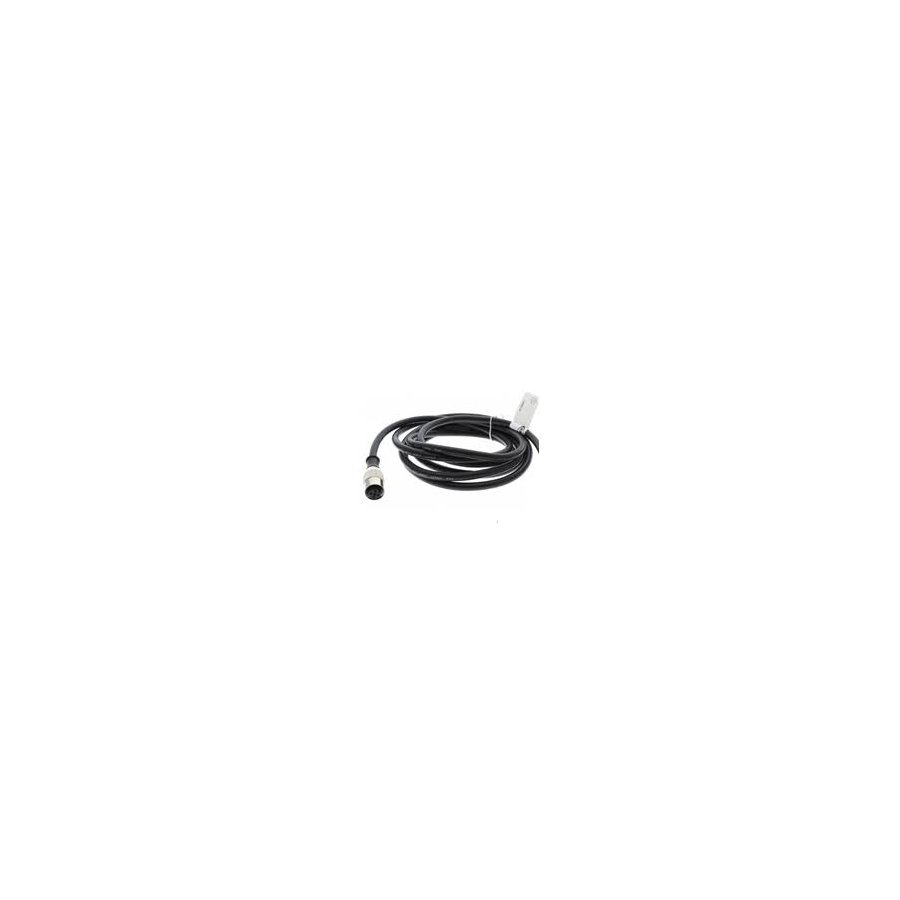

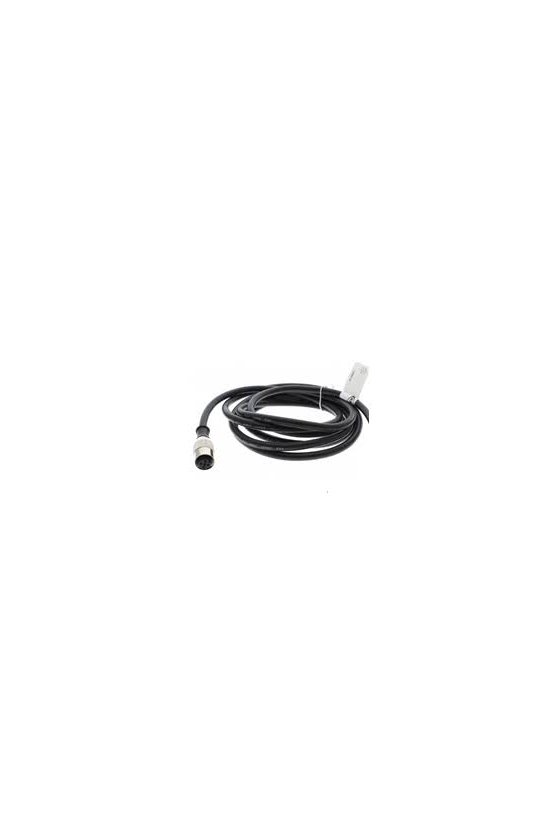

| Conexión | Modelos de cable: cable de φ4,5 de 2 m, Modelos de conector: cable flexible M12 de 5 pines y 300 mm Radio de curvatura mínimo: Diámetro del cable × 2 (cuando está fijo en su lugar), Diámetro del cable × 6 (cuando es móvil) |
|
| Circuito de protección | Protección de conexión inversa, protección contra sobrecorriente | |
Resistencia ambiental |
Grado de protección | IP67 (incluido el conector M12 del modelo de cable flexible) |
| Temperatura/humedad ambiente | -10 a +50 °C / 35 a 85 % RH (sin congelación ni condensación) | |
| Temperatura/humedad de almacenamiento | -20 a +60 °C / 35 a 85 % HR (sin congelación ni condensación) | |
| iluminancia ambiental | Luz incandescente: 10000 lx Máx. Luz fluorescente: 10000 lx Máx. | |
| resistencia de vibracion | 10 a 55 Hz Doble amplitud 1,5 mm, 2 horas en cada una de las direcciones X, Y, Z |
|
| Resistencia a los golpes | 500 m/s 2 (Aprox. 50 G) 3 veces en cada una de las direcciones X, Y, Z | |
Regulaciones aplicables |
CEM | Directiva EMC (2014/30/UE) |
| Ambiente | Directiva RoHS (2011/65/EU), China RoHS (Directiva No. 32) | |
| Seguridad | Regulaciones de la FDA (21 CFR 1040.10 y 1040.11) * 10 | |
| Estándares aplicables | EN 60947-5-2, CEI 60825-1 | |
| Certificación NRTL | Componentes reconocidos por UL. Interruptor de proximidad certificado para EE. UU. y Canadá. |
|
| Tiempo de calentamiento | Aprox. 30 minutos | |
| Material | Carcasa: PBT, Ventana frontal: PMMA | |
| Accesorios incluidos | Tornillos de montaje M4 × 35 mm × 2, Arandelas × 2, Tuercas M4 × 2 | |
<Condiciones de medición>
Las condiciones de medición son las siguientes, a menos que se especifique lo contrario: Temperatura ambiente: 25°C (temperatura ambiente); Tensión de alimentación: 24 V CC; Período de muestreo: 200 μs; Promedio móvil realizado: 128 veces; Filtro mediano: 31; en el centro del rango de medición, cerámica blanca como objeto objetivo estándar. El sensor está montado sobre un soporte de aluminio.
*7: Cuando se emite 21 mA a través de DO2 tras un error de medición.
*8: Configurado en salida de corriente analógica de forma predeterminada.
*9: Configurado en láser apagado de forma predeterminada.
*10: Excluidas las diferencias en el Aviso láser n.° 56.
| No | Poco | Variable |
|---|---|---|
| 1 | Salida de control 1 y 2 | Distancia medida |
| 2 | Cantidad de luz recibida | |
| 3 | Duración del temporizador | |
| 4 | Valor de flanco de la salida 1 | |
| 5 | Valor de flanco de la salida 2 |
