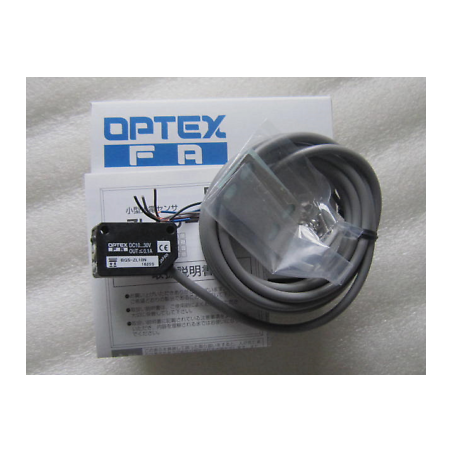

IMAGEN DE REFERENCIA

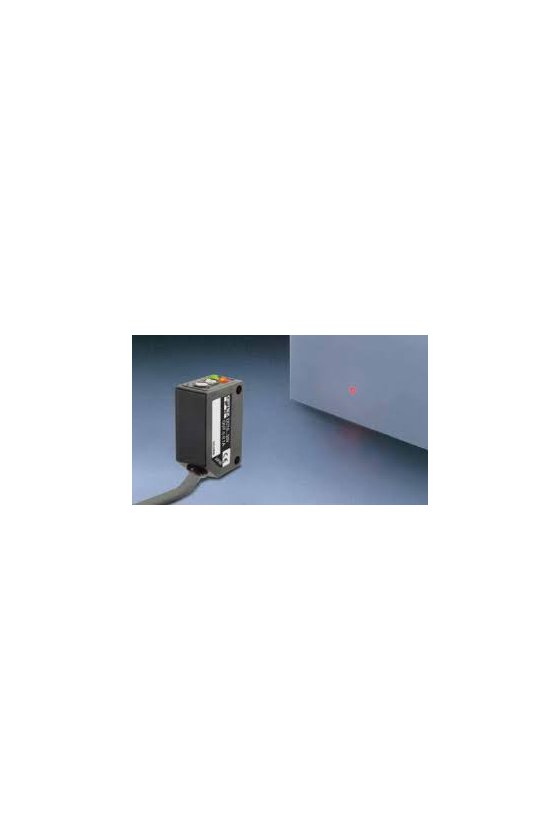

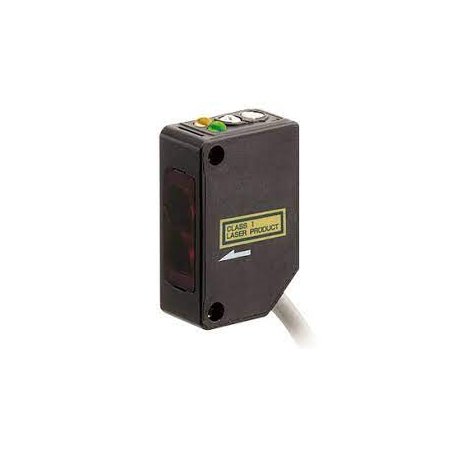

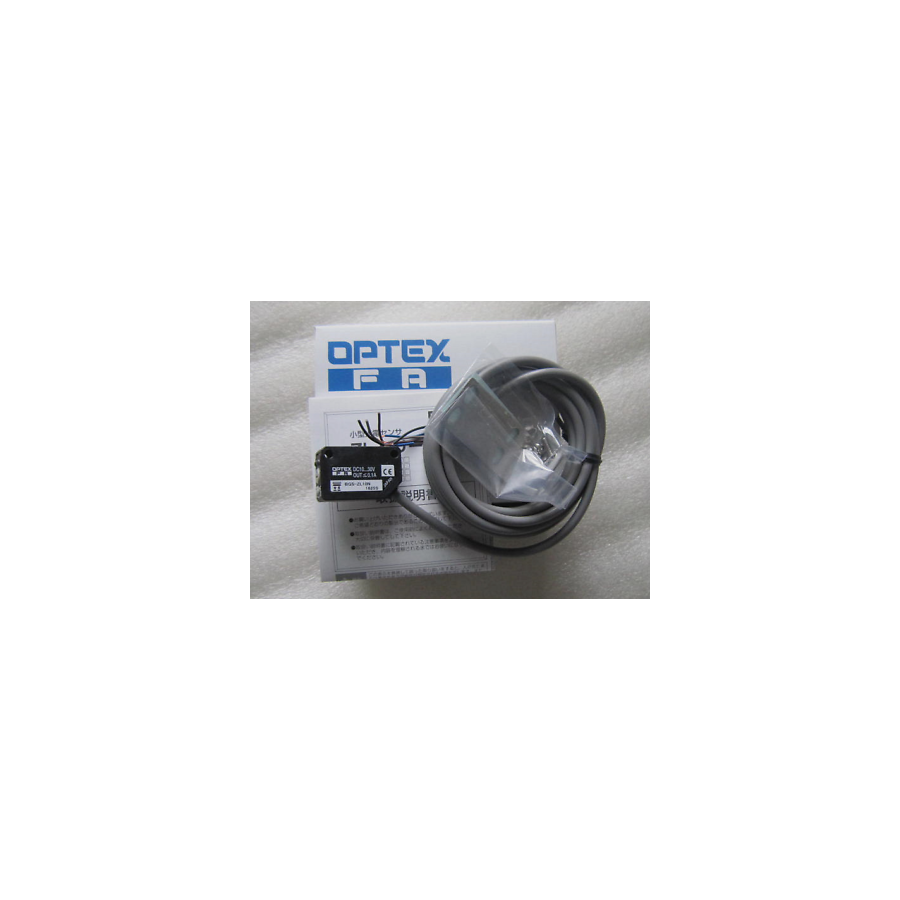

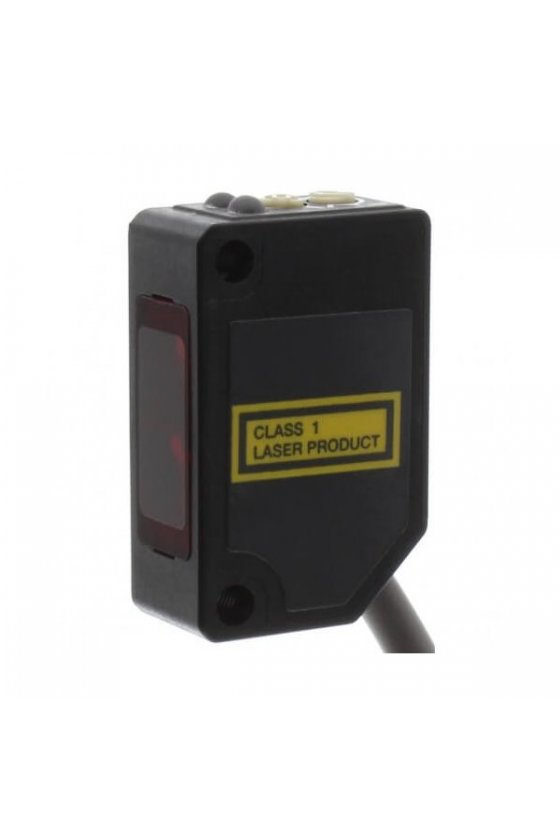

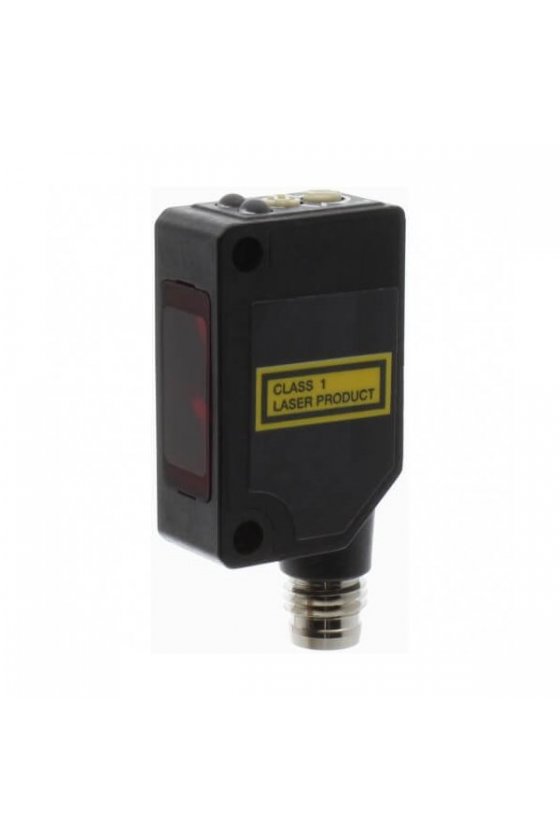

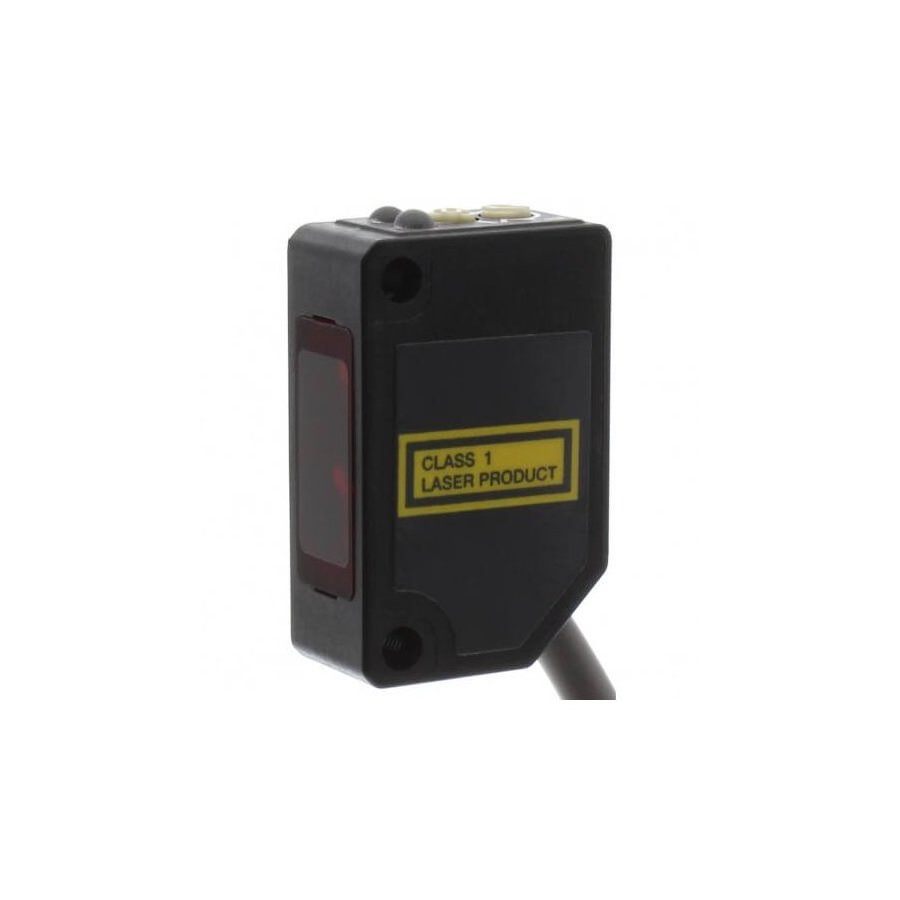

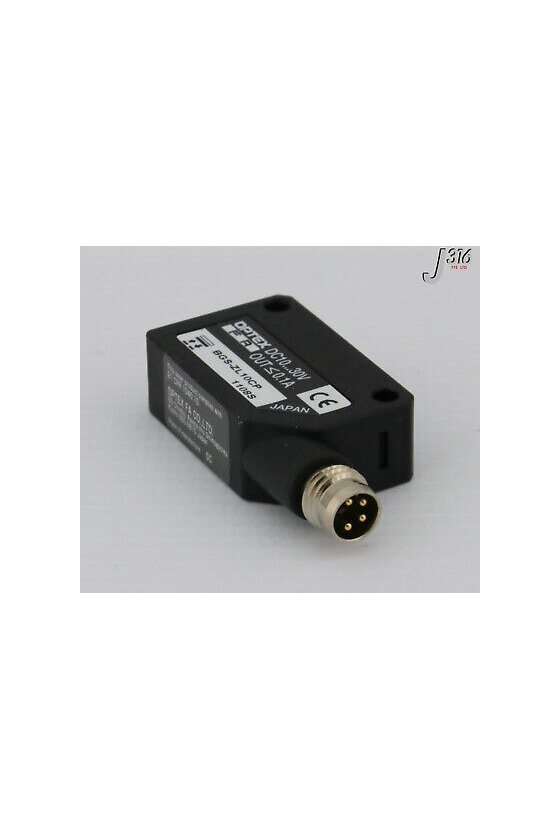

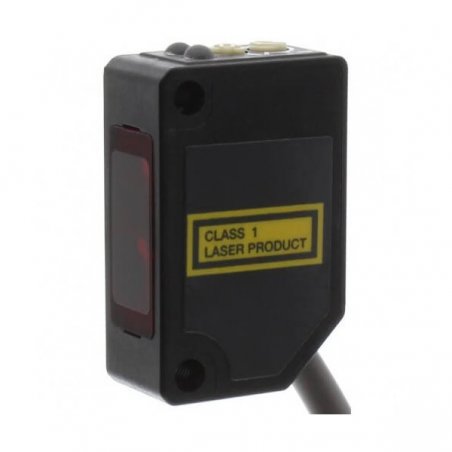

BGS-ZL10N Sensores de tamaño estándar
BGS-ZL10N
Sensores láser y LED de haz estrecho de alta potencia
Detección de diferencia de altura de alta precisión debido a la baja histéresis
2 rangos de detección con modelos láser y 3 rangos de detección con modelos LED disponibles
Respuesta rápida de 250μs en modelos láser y 500μs con modelos LED
¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!
| Tipo | Forma | Distancia de detección (el rango de distancia ajustable se muestra entre paréntesis) | Modelo (los modelos entre paréntesis son tipos de conectores) | ||
|---|---|---|---|---|---|
| bgs | Láser clase 1 |
 |
 |
BGS-ZL10N (BGS-ZL10CN) |
BGS-ZL10P (BGS-ZL10CP) |
 |
BGS-ZL30N (BGS-ZL30CN) |
BGS-ZL30P (BGS-ZL30CP) |
|||
LED de haz estrecho de alta potencia |
 |
 |
BGS-Z10N (BGS-Z10CN) |
BGS-Z10P (BGS-Z10CP) |
|
 |
BGS-Z15N (BGS-Z15CN) |
BGS-Z15P (BGS-Z15CP) |
|||
 |
BGS-Z30N (BGS-Z30CN) |
BGS-Z30P (BGS-Z30CP) |
|||
•Para el tipo de conector, compre un cable conector de la serie JCN opcional.
Especificaciones
| Tipo de láser | Corto alcance | Rango medio | ||
|---|---|---|---|---|
| PNP | Tipo de cable | BGS-ZL10N | BGS-ZL30N | |
| Tipo de conector | BGS-ZL10CN | BGS-ZL30CN | ||
| PNP | Tipo de cable | BGS-ZL10P | BGS-ZL30P | |
| Tipo de conector | BGS-ZL10CP | BGS-ZL30CP | ||
| Distancia de detección* 1 | 5 a 100mm | 10 a 300 milímetros | ||
| Rango de distancia ajustable* 1 | 20 a 100 milímetros | 50 a 300 milímetros | ||
| Fuente de luz | Láser semiconductor rojo Clase 1 (IEC/JIS)* 2 Longitud de onda: 650 nm, Salida máxima: 3,5 mW |
|||
| Tamaño del punto* 3 (a temperaturas normales) | Aprox. ø1mm / 100mm | Aprox. ø1,5 mm / 300 mm | ||
| Tiempo de respuesta | 250 µs o menos | |||
| Histéresis* 1 | 3% | 5% | ||
| Ajuste de distancia | Potenciómetro sin fin de 4 vueltas | |||
| Indicadores | Indicador de salida (naranja), indicador de emisión láser (verde) | |||
| Salida de control | Colector abierto tipo NPN/PNP Máx. 100 mA/30 VCC | |||
| Modo de salida | Luz encendida/oscuridad seleccionable | |||
| Entrada externa | Láser apagado | |||
| Conexión | Cable de 2m / conector M8 de 4 pines | |||
| Clasificación | Tensión de alimentación | 10 a 30 VCC, incluido 10% de ondulación (pp) | ||
| Consumo actual | 30 mA o menos | |||
| Regulaciones aplicables | CEM | Directiva EMC (2004/108/EC) / regulaciones FDA (21 CFR 1040.10) | ||
| Ambiente | Directiva RoHS (2011/65/UE), China RoHS (orden MIIT No.32) | |||
| Estándares aplicables | EN 60947-5-2 | |||
| Certificación NRTL | — | |||
| Resistencia ambiental | Temperatura ambiente/ humedad |
-10 a +50 ℃ (sin congelación), 35 a 85 % de humedad relativa (sin condensación) | ||
| iluminancia ambiental | Luz solar: 10.000 lux Lámpara incandescente: 3.000 lux | |||
| resistencia de vibracion | 10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z. | |||
| Resistencia a los golpes | Aprox. 50 G (500 m/s2 ) ; 3 veces en cada una de las direcciones X, Y y Z | |||
| Grado de protección | IP67 | |||
| Material | Caja: ABS (relleno de fibra de vidrio), Cubierta frontal: PMMA | |||
| Peso sin cable | Aprox. 10 gramos | |||
| Accesorios incluidos | Soporte de montaje: BEF-W100-B con tipo de cable, BEF-W100A con tipo de conector | |||
| Tipo de LED | Corto alcance | Rango medio | |||
|---|---|---|---|---|---|
| PNP | Tipo de cable | BGS-Z10N | BGS-Z15N | BGS-Z30N | |
| Tipo de conector | BGS-Z10CN | BGS-Z15CN | BGS-Z30CN | ||
| PNP | Tipo de cable | BGS-Z10P | BGS-Z15P | BGS-Z30P | |
| Tipo de conector | BGS-Z10CP | BGS-Z15CP | BGS-Z30CP | ||
| Distancia de detección* 1 | 5 a 100mm | 5 a 150 milímetros | 10 a 300 milímetros | ||
| Rango de distancia ajustable* 1 | 20 a 100 milímetros | 20 a 150 milímetros | 50 a 300 milímetros | ||
| Fuente de luz | LED rojo | ||||
| Tamaño del punto | Aprox. ø10mm/100mm | Aprox. ø15mm / 150mm | Aprox. ø30mm / 300mm | ||
| Tiempo de respuesta | 500 μs o menos | ||||
| Histéresis* 1 | 3% | 5% | 5% | ||
| Ajuste de distancia | Potenciómetro sin fin de 4 vueltas | ||||
| Indicadores | Indicador de salida (naranja) / Indicador de estabilidad (verde) | ||||
| Salida de control | Colector abierto tipo NPN/PNP Máx. 100 mA/30 VCC | ||||
| Modo de salida | Luz encendida/oscuridad seleccionable | ||||
| Conexión | Cable de 2m / conector M8 de 4 pines | ||||
| Clasificación | Tensión de alimentación | 10 a 30 VCC, incluido 10% de ondulación (pp) | |||
| Consumo actual | 30 mA o menos | ||||
| Regulaciones aplicables | CEM | Directiva EMC (2004/108/CE) | Directiva EMC (2014/30/CE) | Directiva EMC (2004/108/CE) | |
| Ambiente | Directiva RoHS (2011/65/UE), China RoHS (orden MIIT No.32) | ||||
| Estándares aplicables | EN 60947-5-2 | ||||
| Certificación NRTL | Componente reconocido por UL | ||||
| Resistencia ambiental | Temperatura ambiente/ humedad |
-25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación) | |||
| iluminancia ambiental | Luz solar: 10.000 lux Lámpara incandescente: 3.000 lux | ||||
| resistencia de vibracion | 10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z. | ||||
| Resistencia a los golpes | Aprox. 100 G (1000 m/s2 ) ; 3 veces en cada una de las direcciones X, Y y Z | ||||
| Grado de protección | IP67 | ||||
| Material | Caja: ABS (relleno de fibra de vidrio), Cubierta frontal: PMMA | ||||
| Peso sin cable | Aprox. 10 gramos | ||||
| Accesorios incluidos | Soporte de montaje: BEF-W100-B con tipo de cable, BEF-W100A con tipo de conector | ||||
