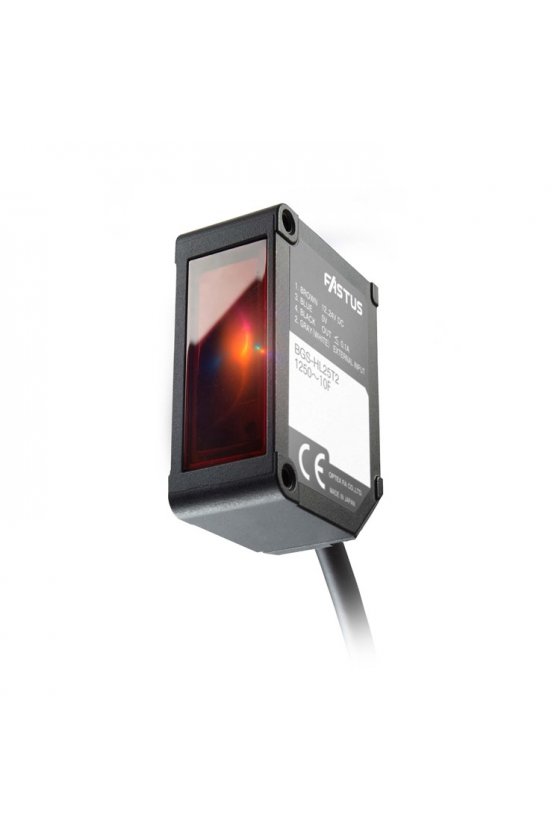

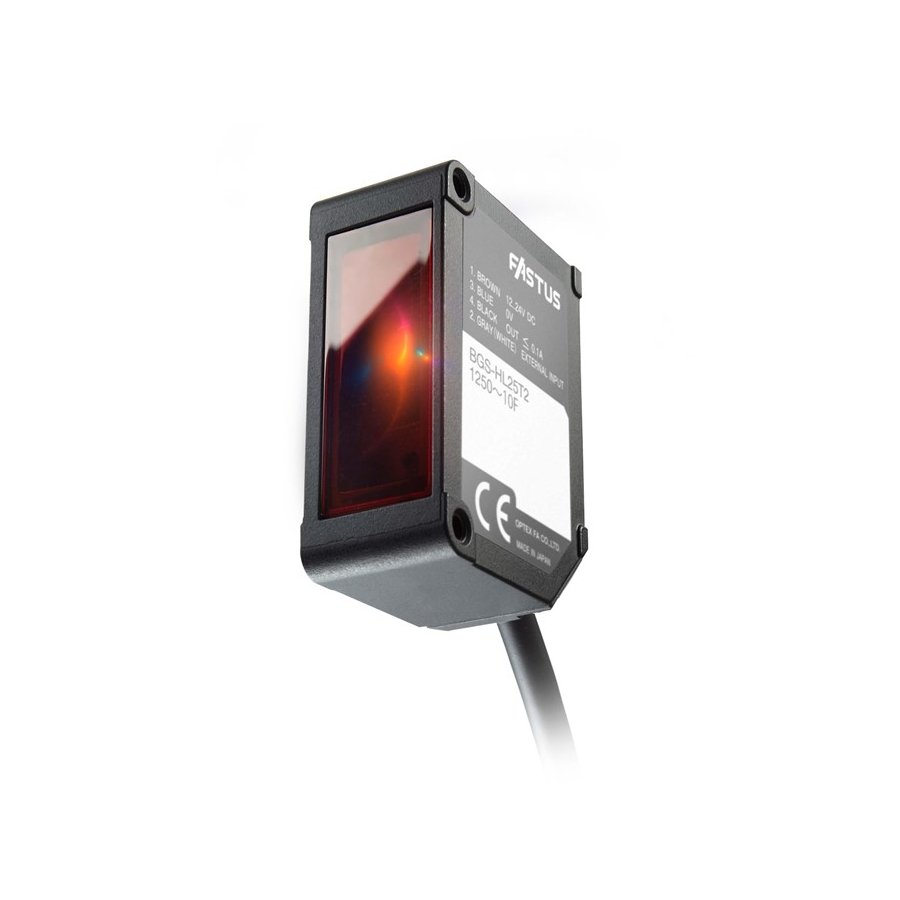

BGS-HLM05T Sensores láser de alta precisión

Referencia BGS-HLM05T

Sensor láser BGS de alta resolución
Diferencia de altura mínima detectable = 0,08 mm (BGS-HL05☐☐/-HDL05☐☐)

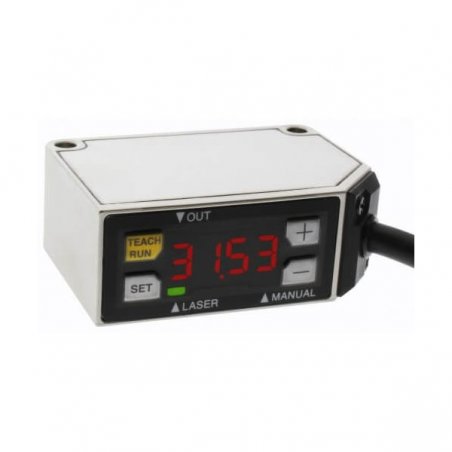

Controlador incorporado y pantalla de 4 dígitos
Detección estable independientemente del color del objeto

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

BGS-HLM05T

Cotizar

Descripción
Reseñas (0)

Tipo	Distancia de detección	Repetibilidad	clase de láser	Póngase en fila	Póngase en fila
Tipo	Distancia de detección	Repetibilidad	clase de láser	Póngase en fila	Carcasa de aluminio	Vivienda SUS
		0,01 mm	(IEC/JIS/FDA ^※ ) Clase 1	1	BGS-HL05T	BGS-HLM05T
		0,01 mm		2	BGS-HDL05T	−
		0,1 mm		1	BGS-HL25T	BGS-HLM25T
			(IEC/JIS/FDA ^※ ) Clase 2	2	BGS-HDL25T2	−
			(IEC/JIS/FDA ^※ ) Clase 2	1	BGS-HL25T2	BGS-HLM25T2
		0,01 mm	(IEC/JIS/FDA ^※ ) Clase 1	1	BGS-HL05TC	BGS-HLM05TC
		0,1 mm	(IEC/JIS/FDA ^※ ) Clase 1		BGS-HL25TC	BGS-HLM25TC
		0,1 mm	(IEC/JIS/FDA ^※ ) Clase 2		BGS-HL25TC2	BGS-HLM25TC2
		0,01 mm	(IEC/JIS/FDA ^※ ) Clase 1	2	BGS-HDL05TM12	−
		0,1 mm	(IEC/JIS/FDA ^※ ) Clase 2	2	BGS-HDL25TM122	−

※ Estos productos están clasificados como CLASE 1 o CLASE 2 según IEC 60825-1 según el Aviso sobre láser n.º 50, Documento de orientación de la FDA.

Especificaciones

Modelo	Tipo de salida	Caso	1 tipo de salida		2 tipos de salida
	Distancia de detección		20 a 50 mm (visualización: 0,00～30,00 ^※1 )	50 a 250 mm (visualización: 0,0～200,0 ^※1 )	20 a 50 mm (visualización: 20,00～50,00)	50 a 250 mm (pantalla: 50,0～250,0)
	Tipo de cable	Aluminio	BGS-HL05T	BGS-HL25T BGS-HL25T2	BGS-HDL05T	BGS-HDL25T2
	Tipo de cable	SUS	BGS-HLM05T	BGS-HLM25T BGS-HLM25T2	−	−
	Tipo de conector M8	Aluminio	BGS-HL05TC	BGS-HL25TC BGS-HL25TC2	−	−
	Tipo de conector M8	SUS	BGS-HLM05TC	BGS-HLM25TC BGS-HLM25TC2	−	−
	Tipo de conector M12	Aluminio	−	−	BGS-HDL05TM12	BGS-HDL25TM122
Repetibilidad			0,01 mm (pantalla: 0,01)	0,1 mm (pantalla: 0,1 ^※2 )	0,01 mm (pantalla: 0,01)	0,1 mm (pantalla: 0,1 ^※2 )
Diferencia de altura mínima detectable ^※3			0,08 mm	0,8 mm	0,08 mm	0,8 mm
Deriva de temperatura (valor típico)			±0,04 %/℃ FS	±0,08 %/℃ FS	±0,04 %/℃ FS	±0,08 %/℃ FS
Fuente de luz			Diodo láser rojo (longitud de onda 655 nm)
Fuente de luz			Salida: 390μW máx.	Salida: 1mW máx.	Salida: 390μW máx.	Salida: 1mW máx.
Tamaño del punto ^※4			ø0,8 mm	ø1mm	ø0,8 mm	ø1mm
Tiempo de respuesta ^※5			1,5 ms mín.
Histéresis ^※6			0 a 22,49 mm ajustable	0 a 149,9 mm ajustable	0 a 22,49 mm ajustable	0 a 149,9 mm ajustable
Ajuste de distancia			Enseñanza / Manual (Seleccionable entre: 1 punto / 2 puntos / Zona)		Enseñanza / Manual
Indicador			Indicador láser: Verde / Indicador de salida: Naranja / Indicador de modo: Rojo		Indicador láser: Verde / Indicador de salida 1, 2: Naranja
Pantalla digital			Pantalla LED de 7 segmentos y 4 dígitos
Entrada externa			Seleccionable entre: Láser apagado, Enseñanza, Muestra y retención, Un disparo		Seleccionable entre: Láser apagado, Láser encendido, Enseñanza, Muestra y retención, Un disparo
Salida de control			Colector abierto (NPN/PNP seleccionable), 100 mA máx. / DC24V (Tensión residual 1,8 V máx.)		Colector abierto (NPN / PNP seleccionable), 50 mA máx./CC 24 V (tensión residual 1,8 V máx.)
Modo de operación			Seleccionable configurando entre: Luz encendida / Oscuridad encendida.		Seleccionable configurando entre: Luz encendida / Oscuridad encendida/Zona/FGS
Temporizador			Seleccionable entre: APAGADO/Retraso de encendido/Retardo de apagado/Un disparo (0 a 9999 ms, paso de 1 ms)
Fuente de alimentación			DC12~24V incluyendo 10% de ondulación (pp)
Consumo actual ^※7			40 mA máx. (a 24 VCC)
Tipo de conección			Tipo de cable: 2 m, ø4,5 mm, M8 Tipo de conector: 4 pines		Tipo de cable: 2 m, ø4,5 mm M12 Tipo de conector: 5 pines con cable de 300 mm
Regulaciones aplicables		CEM	2014 / 30 / UE
		RoHS	2011 / 65 / UE, Orden MIIT No.32
		Seguridad	21 CFR 1040.10 y 1040.11 excepto por desviaciones conforme al aviso láser No.50
Estándares aplicables			EN 60947-5-2:2007 / A1:2012 IEC 60825-1:2007
Temperatura ambiente/húmeda.			-10 ～ +50 ℃ / 35 ~ 85 % RH (sin condensación)		-10 a +45 ℃ / 35 a 85 % RH (sin condensación)
Temperatura ambiente. / Húmedo.			-10 a 50 ℃ / 35 a 85 % RH sin congelación ni condensación
Temperatura de almacenamiento. / Húmedo.			-20 a 60 ℃ / 35 a 85 % de humedad relativa
iluminancia ambiental			Lámpara incandescente: 5.000 lx máx.
resistencia de vibracion			10 a 55 Hz, doble amplitud 1,5 mm, X,Y,Z durante 2 horas
Resistencia a los golpes			500 m/s ² (aprox. 50 G) X,Y,Z 3 veces cada uno
Circuito de protección			Protección de conexión inversa, protección contra sobrecorriente
Grado de protección			IP67
Material			Caja: ＜Tipo Alminum＞ Aluminio / ＜Tipo SUS＞ SUS, Lente frontal: PPSU, Pantalla: PET, Cable: PVC resistente al aceite
Peso			Tipo de cable: Aprox. 90 g, M8 Tipo de conector: Aprox. 30g		Tipo de cable: Aprox. 100 g, M12 Tipo de conector: Aprox. 60g
Accesorios incluidos			Soporte de montaje: BEF-OD1-B (para tipo de cable) / BEF-OD1-A (para tipo de conector), tornillo M3 * 2 piezas
