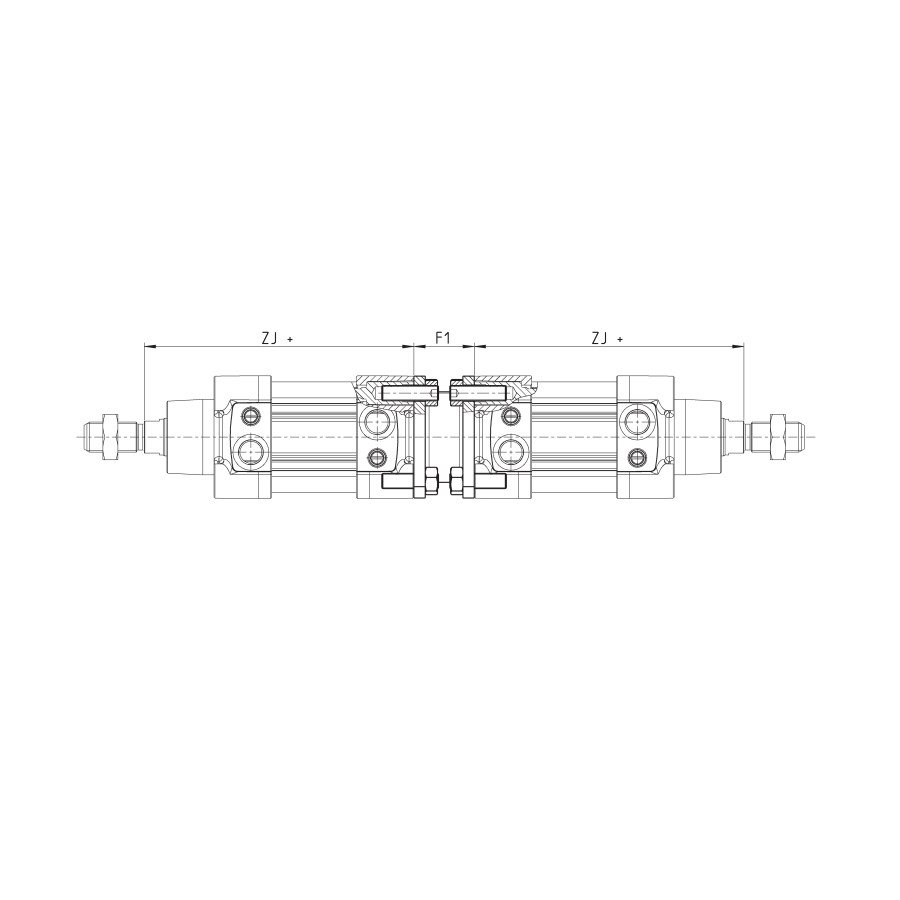

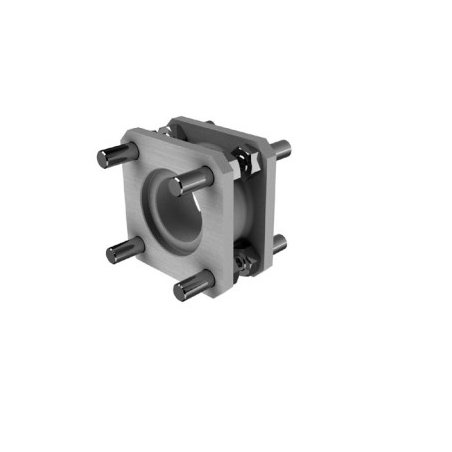

Brida intermedia serie 63 d50 DC-63-50

Tipo de construcción perfil (con tornillos) y tubo redondo (con tirantes)

Diseño ISO 15552

Funcionamiento simple efecto y doble efecto

Tipo de montaje con brida delantera / trasera, pies de montaje, basculante frontal / posterior / central

Carreras min - max 10 ÷ 2500 mm

Temperatura de trabajo estándar y baja fricción: 0°C ÷ 80°C (con aire seco -20°C) altas temperaturas (versión W): 0°C ÷ 150°C (con aire seco -20°C) bajas temperaturas (versión Z): -40°C ÷ 60°C (con aire seco -40°C) bajas temperaturas (versión Y): -50°C ÷ 60°C (con aire seco -50°C)

Temperatura de almacenaje 0°C ÷ 80°C (con aire seco -20°C)

Presión de trabajo 1 ÷ 10 bar (estándar, altas y bajas temperaturas) 0.1 ÷ 10 bar (baja fricción)

Velocidad 10 ÷ 1000 mm/seg, sin carga (estándar, altas y bajas temperaturas) 5 ÷ 1000 mm/sec, sin carga (lbaja fricción)

Fluido aire filtrado en clase 7.8.4 de acuerdo a ISO 8573-1. Si es usado aire lubricado, se recomienda usar aceite ISOVG32. Una vez aplicada la lubricación, no deberá ser interrumpida.

Utilizar con sensores modelo CSH
