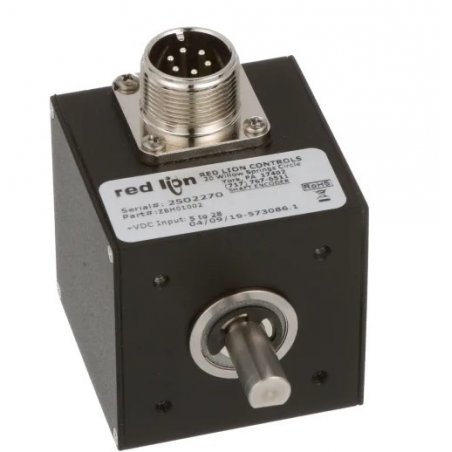

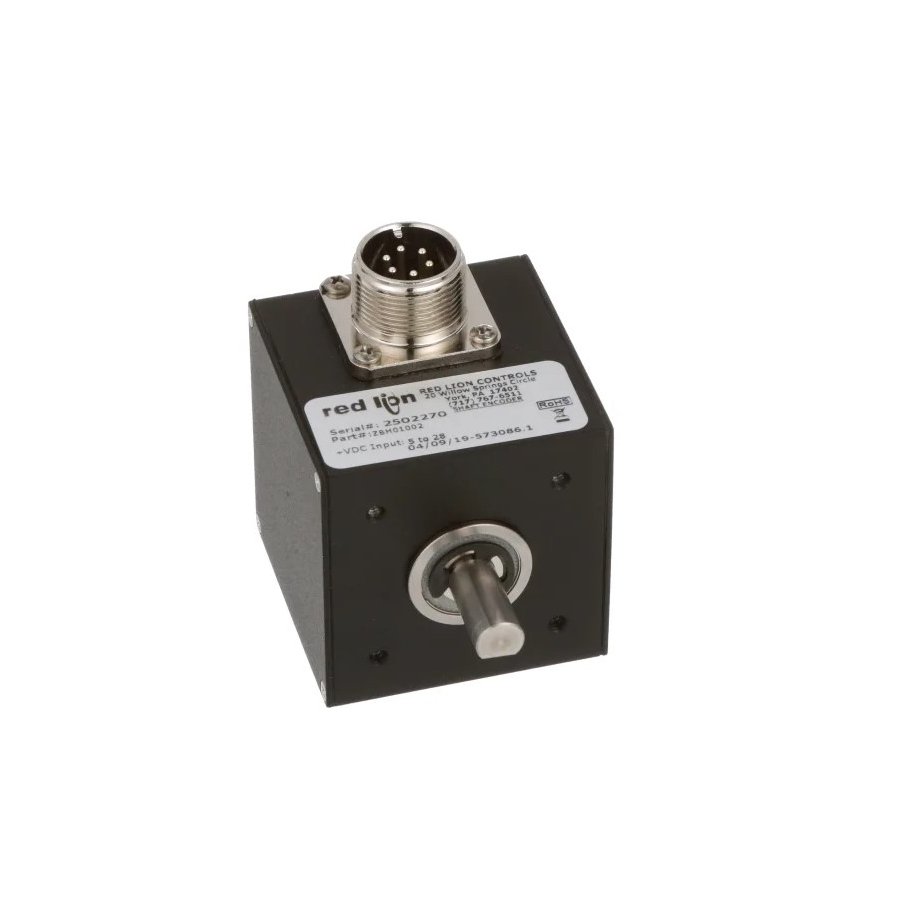

ZBH01002 Generador de pulsor

Las unidades contienen una fuente de luz LED y un fotosensor que escanea un disco ranurado montado en un eje. Un circuito amplificador de conformación de pulso interno entrega una señal de pulso rectangular desde la salida de sumidero de corriente en respuesta a las ranuras que pasan a medida que gira. Se pueden acoplar directamente al eje de una máquina mediante un acoplamiento de fuelle flexible, resorte o manguito de goma que permite la desalineación axial y radial. También se pueden acoplar con correas dentadas para instrumentos ligeros. Las transmisiones por correa dentada también permiten cambios convenientes en la relación de velocidad de marcha hacia arriba o hacia abajo que pueden ser útiles para obtener tasas de PPR no estándar. Estas unidades de servicio pesado cuentan con una carcasa de aluminio fundido pesado con placas de cubierta de aluminio de 1/4" de espesor y sellos de anillo tórico. Los cojinetes de servicio pesado tienen doble sellado y permiten una carga radial del eje de 40 lb (18 kg). Un eje de 1/2" (12 . 7 mm) NPT La entrada del conducto permite que el cableado de la señal pase a través de un conducto flexible a un bloque de terminales interno. Las características eléctricas son idénticas a las del modelo ZBG. Las marcas del tablero de terminales corresponden a la identificación de Pin-Out del ZBG.
