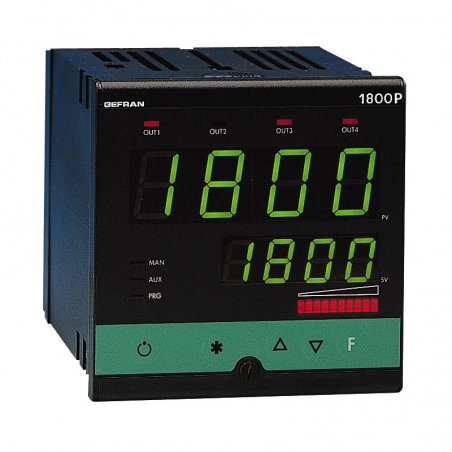

Controlador de microprocesador para válvulas motorizadas de tres pasos, tamaño 48x96 / 96x96 (1 / 8DIN - 1 / 4DIN).

Fabricado con tecnología SM, el instrumento proporciona una interfaz de operador completa, protegida por una membrana Lexan que garantiza un nivel de protección de placa frontal IP65.

Tiene 4 teclas, dos pantallas LED verdes, cada una con 4 dígitos, 4 LED indicadores rojos para las 4 salidas lógicas o de relé, y 3 LED adicionales que son programables para indicar los distintos estados operativos del instrumento. La indicación de gráfico de barras rojo de 10 leds se puede asociar con salidas analógicas para control, entradas, desviaciones o posición de la válvula.

La entrada principal para la variable de proceso es universal y brinda la posibilidad de conectar muchos tipos de sensor de entrada: termopar, termorresistencia, termistor, entradas lineales, potenciómetro, todo con la posibilidad de linealización personalizada que se puede definir mediante las teclas de la placa frontal.

El tipo de entrada se selecciona de las teclas de la placa frontal y no se requieren derivaciones ni adaptadores externos.

Es posible activar la corrección de la entrada usando una función lineal definida por dos puntos en ella.

Está disponible una segunda entrada analógica auxiliar aislada, que también se puede configurar para una entrada lineal o un potenciómetro para retroalimentación de la posición de la válvula.

Es posible configurar las 2 entradas digitales aisladas disponibles para la selección de hasta 4 puntos de ajuste locales; inicio, parada y reinicio del temporizador interno; Funciones Auto / Man, Loc / Rem; restablecimiento de la memoria de alarmas; función de retención de entrada.

Este instrumento tiene hasta 4 salidas relè (3A, 250V) o lógicas (12Vdc, 20mA), 2 de las cuales estarán dedicadas a las funciones de apertura / cierre de válvulas y hasta 2 salidas analógicas aisladas, en tensión o corriente.

Cada función de salida se puede configurar desde el teclado; las funciones disponibles son salida de control (válvula de apertura / cierre); salida de alarma; salida controlada por temporizador; repetición de entrada digital; retransmisión de valor de proceso, setpoint, desviación, setpoint de alarma o valor leído de comunicación digital.

A further isolated output (10 or 24Vdc, 30mA max.) is available for powering external transmitters or potentiometers.

The serial communication interface RS485 (RS232C compatible) makes it possible to read or modify any parameter and to govern the instrument online (local/remote manual/automatic commutation, internal timer control, direct control of outputs).

Protocols available: MODBUS RTU and CENCAL (Gefran).

Using these protocols it is possible to write to any of the instrument parameters.

Specific parameters are present for the valves control, i.e. the actuator stroke time, the minimum pulse time, the impulsive intervent treshold, the dead zone; also the control type is configurable with or without potentiometer feedback; with PD or PID algorithm.

Todos los procedimientos de programación del instrumento se facilitan por la agrupación de los parámetros en bloques de función (CFG para los parámetros de control, Inp para las entradas, Out para las salidas, etc) y por la posibilidad de seleccionar un menú simplificado para entrar en la mayoría parámetros de uso frecuente.

El instrumento también puede seleccionar los parámetros a mostrar en función de la configuración del hardware, ocultando automáticamente aquellos que no son influyentes.

Para simplificar aún más la configuración, se encuentra disponible un kit de programación para PC, que incluye un programa de configuración dirigido por menús para Windows y el cable necesario para conectar el instrumento (ver hoja de datos cod. 80021).
