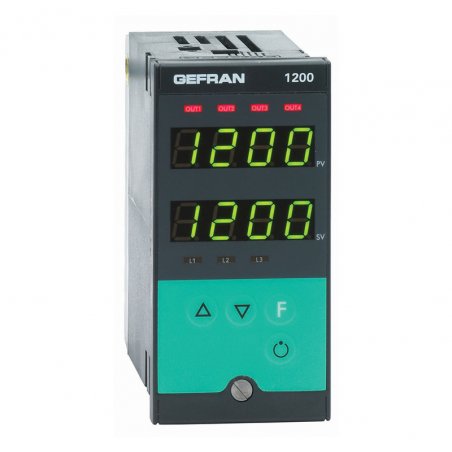

Controladores de microprocesador, formato 48x96 (1 / 8DIN) para 1200 y formato 96x96 (1 / 4DIN) para 1300, construidos con tecnología SMT.
Interfaz de operador completa, protegida por membrana Lexan para garantizar un nivel de protección de placa frontal IP65.
Compuesto por 4 teclas, doble display LED verde de 4 dígitos, 4 LED de señalización rojos para las 4 salidas relé / lógicas y 3 LED adicionales con función programable para señalizar los distintos estados de funcionamiento del instrumento.
La entrada principal para la variable a controlar es universal, y permite la conexión de una amplia variedad de señales: termopares, termorresistencias, termistores, entradas lineales normalizadas, todo ello con posibilidad de set de linealización personalizada desde el frontal. El tipo de entrada se selecciona completamente de la placa frontal y no requiere derivaciones / divisores de adaptadores externos.
Está disponible una segunda entrada analógica auxiliar del transformador de corriente. Puede seleccionar uno de los dos puntos de ajuste preestablecidos, seleccionar el modo Manual-Automático, restablecer la memoria de alarmas o habilitar la función de retención mediante la entrada digital.
El instrumento proporciona hasta 4 salidas: relé (5A, 250VAC / 30VDC cos φ = 1) o lógica (24V ± 10% (10Vmin a 20mA)).
También está disponible una salida analógica en tensión o en corriente. Las funciones de cada salida se pueden configurar libremente desde la placa frontal. Además de las salidas de control y alarma, también puede tener salidas que repiten el estado de la entrada digital o de retransmisión por variable de proceso, setpoint, desviación, puntos de disparo de alarma y valores adquiridos vía línea serial.
Una salida adicional (24 VCC, 30 mA máx.) Está disponible para alimentar transmisores externos.
La opción de comunicación serial puede ser en Current Loop o RS485, con protocolo MODBUS RTU y velocidad máxima de 19200 baudios (485). Todo el procedimiento de programación del instrumento se facilita al agrupar los parámetros en bloques de función (CFG para parámetros de control, Inp para entradas, Out para salidas, etc.).
El instrumento también puede seleccionar los parámetros que se mostrarán en función de su configuración de hardware, que oculta automáticamente los parámetros irrelevantes.
El instrumento se suministra con una configuración "FÁCIL" que requiere sólo unos pocos parámetros (sólo aquellos pertenecientes al modelo solicitado y esenciales para el funcionamiento del controlador). De esta forma, solo tienes que configurar el setpoint y la alarma, luego lanzar el autoajuste con el botón específico.
Para una configuración aún más sencilla, puede utilizar un kit de programación para PC que consta de un cable y un programa guiado para el entorno Windows (consulte el código de datos técnicos GF_eXpress).
