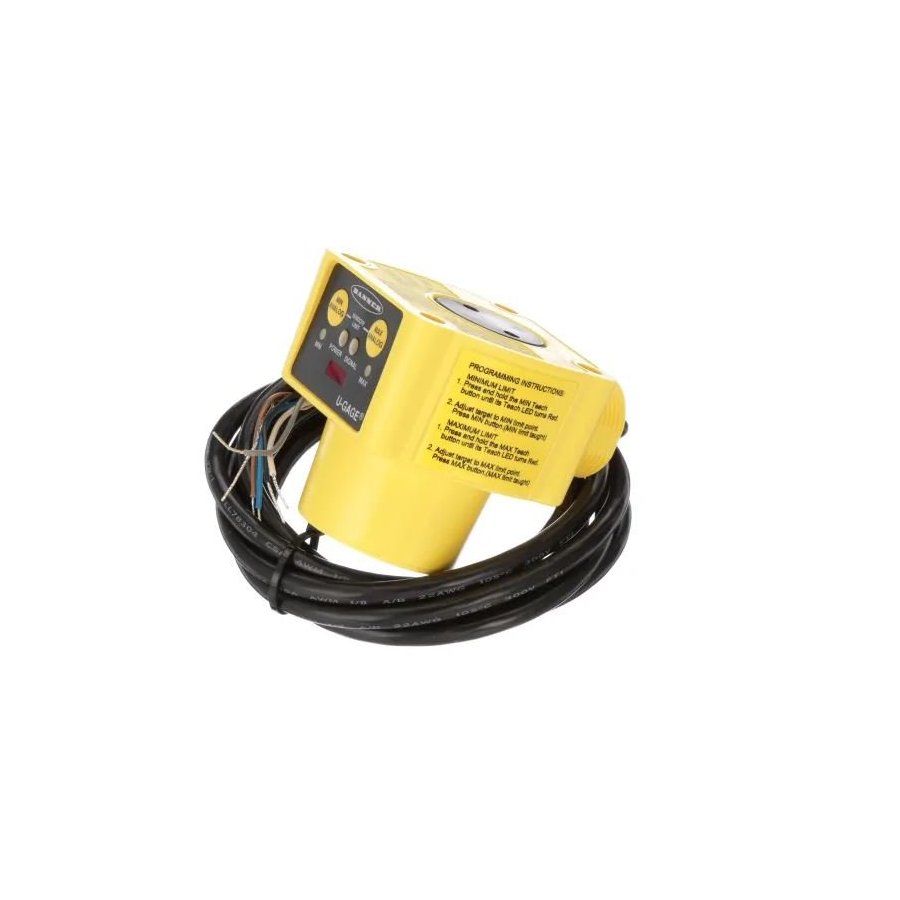

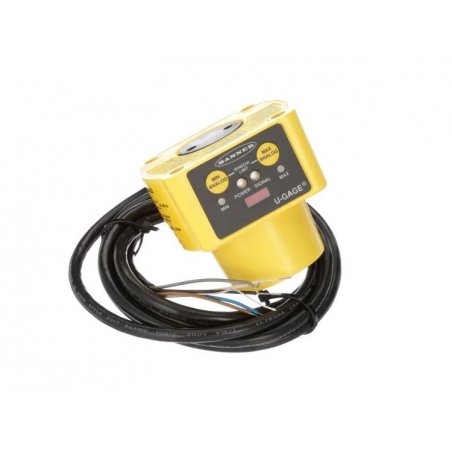

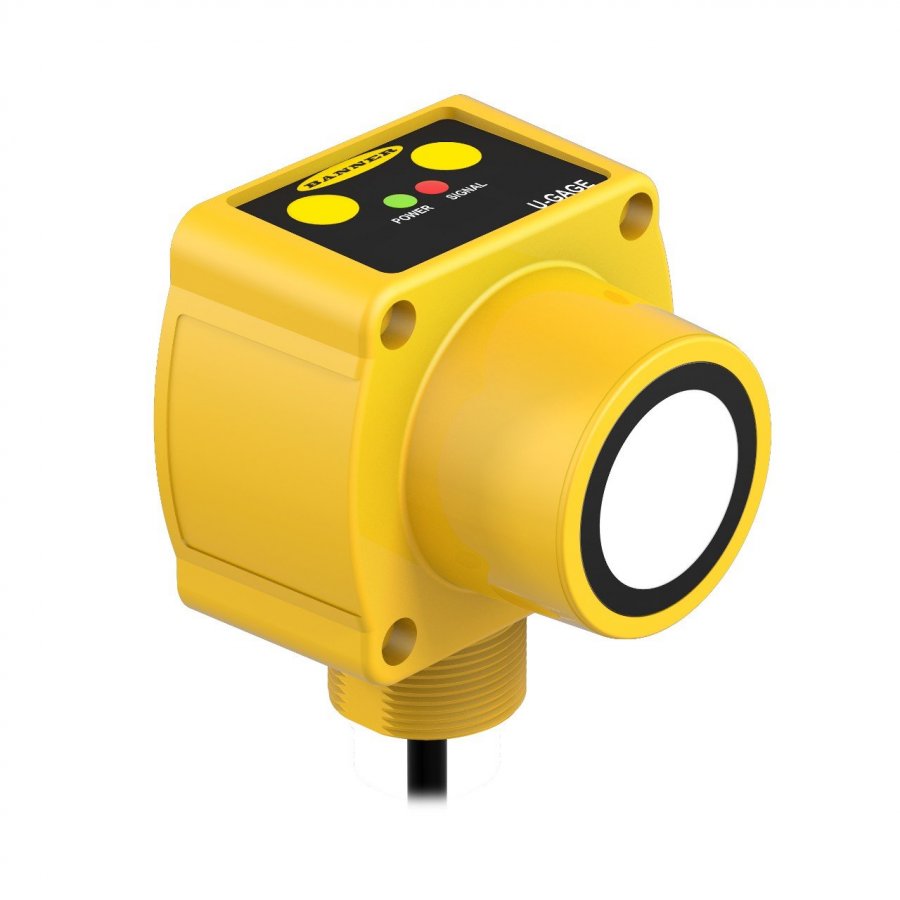

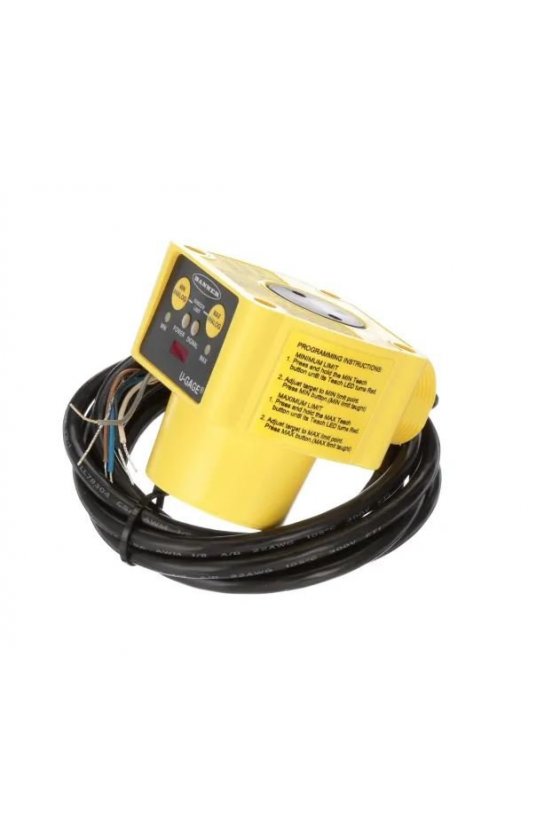

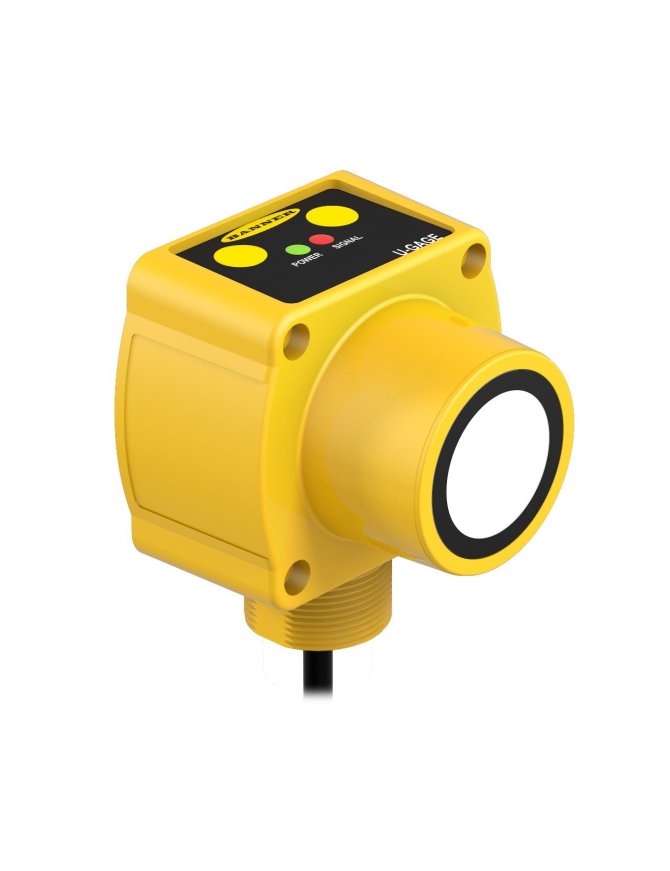

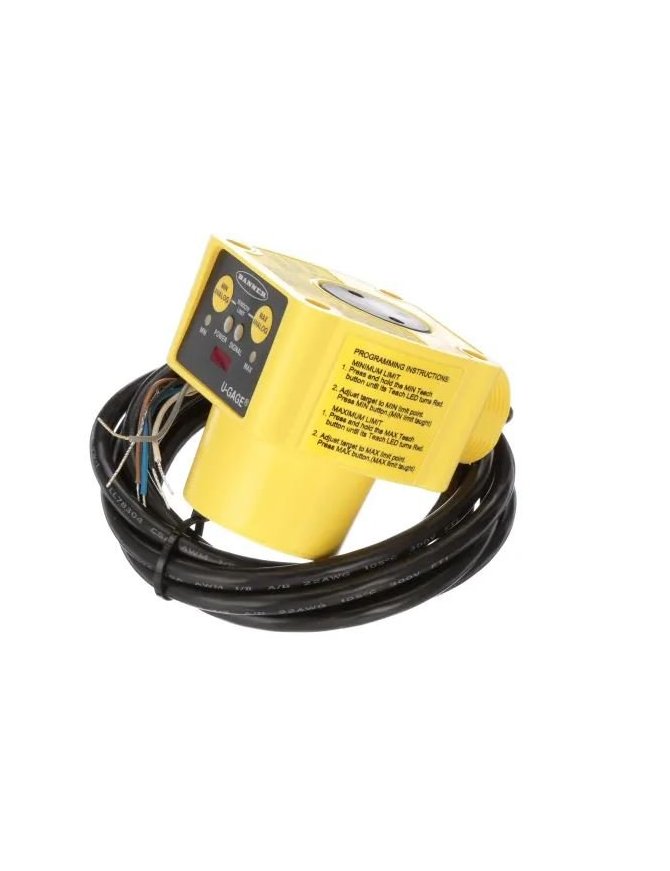

02726 Sensores ultrasónicos de largo alcance serie QT50U QT50ULB

QT50ULB

Serie analógica QT50U: modo de proximidad

Rango: 200 mm a 8 m; Entrada: 13-30 V CC

Salidas: analógicas: 0-10 V o 4-20 mA

Cable de 2 m (6.5 pies)

Número de Parte: 02726

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Modo de detección (general) Proximidad

Modo de detección (detallado) Tiempo de vuelo

Estilo de Vivienda Rectangular

Material de la vivienda primaria PBT

Entrada / Salida Analógica

Indicador LED (s)

Configuración de salida analógica 0-10 V CC o 4-20 mA

Resolución analógica / Repetibilidad discreta 1

Distancia de detección máxima (mm) 8000

Distancia mínima de detección (mm) 200

Haz de detección ultrasónico

Fuente de alimentación 13-30 V CC

Retraso en el encendido (ms) 1500

Ajustes Pulsador (es)

Efecto de temperatura (mm / ° C) Sin compensación: 0.2% de la distancia / ° C; Compensado: 0.02% de distancia / ° C

Cable de conexión

Tipo QD / Longitud del cable 2 m

Cantidad de pines 5

Vibración MIL-STD-202F req. Método 201A (vibración: 10 a 60Hz máx., Doble amplitud 0.06 ", máx. 10G).

Choque mecánico IEC 60947-5-2 requisitos: 30G 11 ms de duración, media onda sinusoidal

Clasificación de salida de corriente analógica 1 kΩ o [(Vcc-5 V) /0.02 A] Ω, lo que sea menor

Voltaje analógico Salida Clasificación 500 Ω mín. impedancia de carga

Protección de salida protegida contra cortocircuitos

Clasificación IP IP67

Clasificación NEMA NEMA 6P

Temperatura de almacenamiento (° C) -40 a 90

Temperatura máxima de funcionamiento (° C) 70

Temperatura mínima de funcionamiento (° C) -20

Max Op. Humedad relativa sin condensación (%) 100

Tiempo de calentamiento (minutos) 15

Tiempo mínimo de respuesta (ms) 100

Velocidad de repetición (ms) 96

Linealidad analógica (mm) +/- 0.2% del rango de 200 a 8000 mm; +/- 0.1% del tramo de 500 a 8000 mm (1 mm mínimo)

Tamaño mínimo de ventana (mm) 20

Frecuencia ultrasónica (kHz) 75

Consumo de energía / corriente (sin carga) 100 mA máx. @ 10 V CC; 40 mA máx. A 30 V CC

Circuito de protección de suministro Protegido contra polaridad inversa y sobretensiones transitorias

Característica: Enseñanza remota Sí

Característica: Detección de objetos claros Sí

Característica: Tiempo (Hold / Delay) No

Característica: Resistente a químicos No

Aplicación: ultrasónico sí

IO Link No

RS-232 no

RS-422 No

RS-485 No

SSI No

Inalámbrico No

Interfaz serial de 1 cable No

Profibus no
