M22-SWD-K11

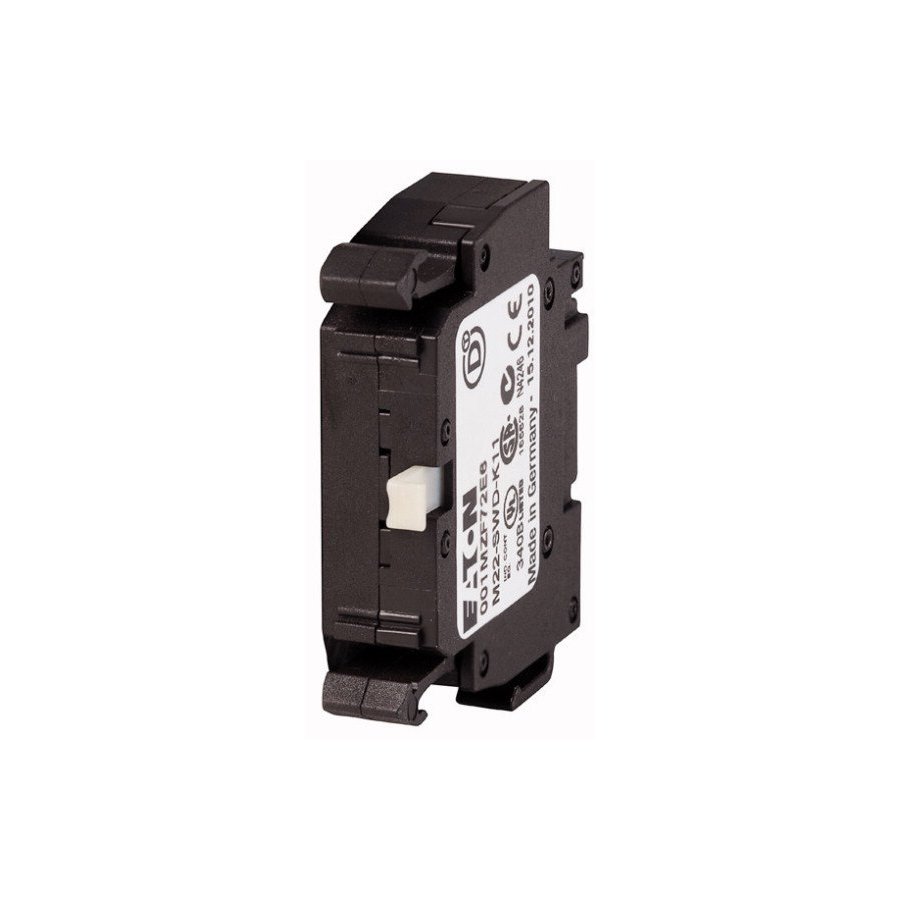

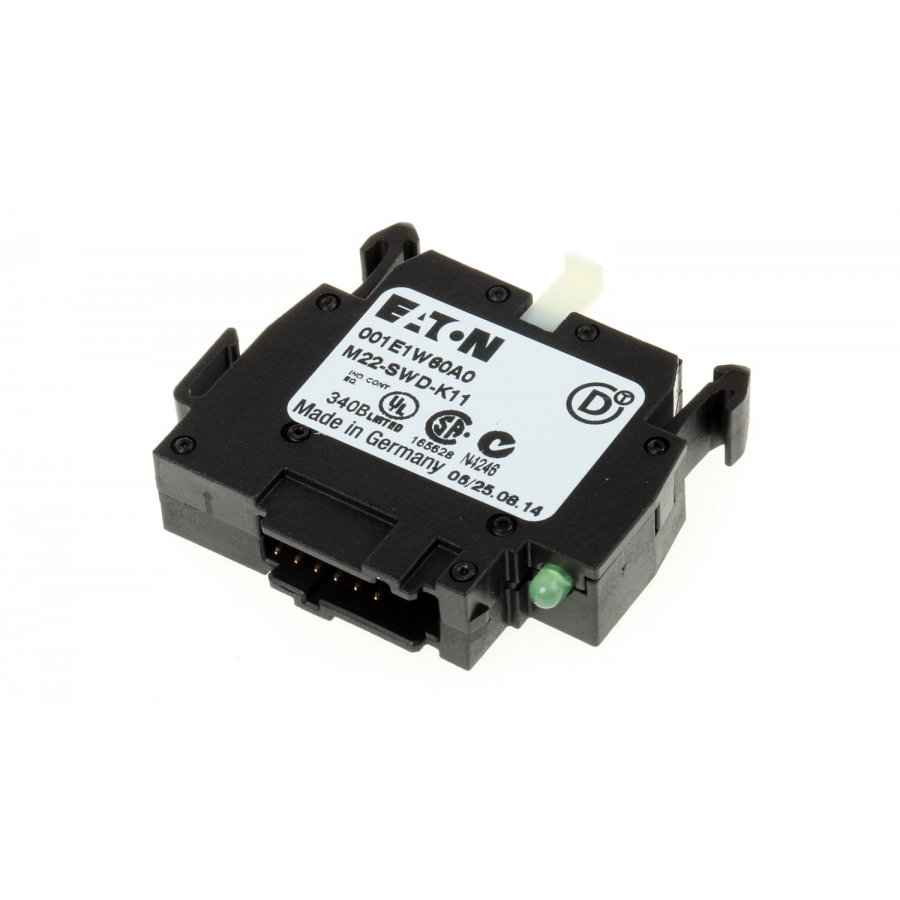

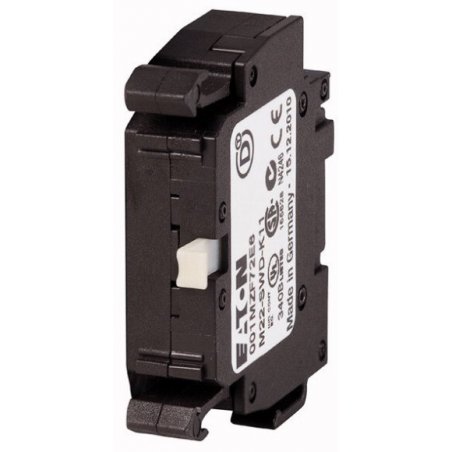

Elemento de función, en combinación con elementos de mando RMQ-Titan M22 -..., 1 contacto conmutado, Fijación frontal
FICHA TECNICA
Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

M22-SWD-K11

EATON MOELLER
Cotizar

PROGRAMA DE ENTREGA

Accesorios de funciones básicas
Elementos de función
Función
para combinación con elementos de mando RMQ-Titan M22 -...
Contactos
1 contacto inversor
Fijación
Fijación frontal
Secuencia de contacto
2723SWI-4

Trazo del diagrama de recorrido de contacto en conexión con elemento frontal
116U024
Configuración
2723SWI-6
Conexión a SmartWire-DT
sí

DATOS TÉCNICOS

General
Estándares
IEC / EN 61131-2
EN 50178
Aprobacionesclasificación de envío
BV
LRS
Aprobaciones
0000SPC-1840000SPC-609
Dimensiones (An x Al x Pr)
12 x 42 x 39 mm
Peso
10 g
Posición de montaje
Según sea necesario
Condiciones ambientales, mecánicas
Tipo de protección (IEC / EN 60529, EN50178, VBG 4)
IP20
Vibraciones (IEC / EN 61131-2: 2008)Amplitud constante 3,5 mm
5 - 8,4 Hz
Vibraciones (IEC / EN 61131-2: 2008)Aceleración constante 1 g
8,4 - 150 Hz
Resistencia a choques mecánicos (IEC / EN 60068-2-27) semi-sinusoidal 15 g / 11 ms
9 Impactos
Caída según IEC / EN 60068-2-31 [Altura de caída]
50 mm
Caída libre, empaquetado (IEC / EN 60068-2-32)
0,3 m
Compatibilidad electromagnética (EMC)
Categoría de sobrevoltaje
No aplica
Grado de contaminación
2
Descarga electrostática (IEC / EN 61131-2: 2008)Descarga de aire (nivel 3)
8 kV
Descarga electrostática (IEC / EN 61131-2: 2008)Descarga de contacto (nivel 2)
4 kV
Campos electromagnéticos (IEC / EN 61131-2: 2008)80 - 1000 MHz
10 V / m
Campos electromagnéticos (IEC / EN 61131-2: 2008)1,4 - 2 GHz
3 V / m
Campos electromagnéticos (IEC / EN 61131-2: 2008)2 - 2,7 GHz
1 V / m
Supresión de interferencias de radio (SmartWire-DT)
EN 55011 Clase A
Ráfaga (IEC / EN 61131-2: 2008, nivel 3)Cable de suministro
2 kV
Ráfaga (IEC / EN 61131-2: 2008, nivel 3)Cable SmartWire-DT
1 kV
RFI radiada (IEC / EN 61131-2: 2008, nivel 3)
10 V
Condiciones ambientales climáticas
Temperatura ambienteTemperatura ambiente de funcionamiento (IEC 60068-2)
-30 - +70 ° C
Temperatura ambienteAlmacenamiento
- 40 - + 80 ° C
Humedad relativaCondensación
Tome las medidas adecuadas para evitar la condensación.
Humedad relativaHumedad relativa, sin condensación (IEC / EN 60068-2-30)
9 - 95%
Red SmartWire-DT
Tipo de estacion
Esclavo SmartWire-DT
Asignación de direcciones
automático
Indicación de estado
LED verde
Conexiones
Enchufe, 8 polos
Conector enchufable
SWD4-8SF2-5
Interfaz de bus de campo
Ajuste de velocidad en baudios
automático
Funciones
Pantalla de estado de conmutación
Sin LED
Diagnósticos
sí
Fijación
Fijación frontal

VERIFICACIÓN DE DISEÑO SEGÚN IEC / EN 61439

Datos técnicos para la verificación del diseño
Corriente operativa nominal para disipación de calor especificada [I n ]
0 A
Disipación de calor por polo, dependiente de la corriente [P vid ]
0 W
Disipación de calor del equipo, dependiente de la corriente [P vid ]
0 W
Disipación de calor estático, no dependiente de la corriente [P vs ]
0,3 W
Capacidad de disipación de calor [P diss ]
0 W
Temperatura ambiente de funcionamiento min.
-30 ° C
Temperatura ambiente de funcionamiento máx.
+70 ° C
Verificación de diseño IEC / EN 61439
10.2 Resistencia de materiales y piezas10.2.2 Resistencia a la corrosión
Cumple con los requisitos del estándar de producto.
10.2 Resistencia de materiales y piezas10.2.3.1 Verificación de la estabilidad térmica de los envolventes
Cumple con los requisitos del estándar de producto.
10.2 Resistencia de materiales y piezas10.2.3.2 Verificación de la resistencia de los materiales aislantes al calor normal
Cumple con los requisitos del estándar de producto.
10.2 Resistencia de materiales y piezas10.2.3.3 Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a efectos eléctricos internos.
Cumple con los requisitos del estándar de producto.
10.2 Resistencia de materiales y piezas10.2.4 Resistencia a la radiación ultravioleta (UV)
Cumple con los requisitos del estándar de producto.
10.2 Resistencia de materiales y piezas10.2.5 Elevación
No aplica, ya que es necesario evaluar todo el tablero.
10.2 Resistencia de materiales y piezas10.2.6 Impacto mecánico
No aplica, ya que es necesario evaluar todo el tablero.
10.2 Resistencia de materiales y piezas10.2.7 Inscripciones
Cumple con los requisitos del estándar de producto.
10.3 Grado de protección de MONTAJES
No aplica, ya que es necesario evaluar todo el tablero.
10.4 Holguras y distancias de fuga
Cumple con los requisitos del estándar de producto.
10.5 Protección contra descargas eléctricas
No aplica, ya que es necesario evaluar todo el tablero.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, ya que es necesario evaluar todo el tablero.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del constructor del panel.
10.8 Conexiones para conductores externos
Es responsabilidad del constructor del panel.
10.9 Propiedades de aislamiento10.9.2 Resistencia eléctrica a frecuencia industrial
Es responsabilidad del constructor del panel.
10.9 Propiedades de aislamiento10.9.3 Tensión soportada al impulso
Es responsabilidad del constructor del panel.
10.9 Propiedades de aislamiento10.9.4 Ensayo de envolventes de material aislante
Es responsabilidad del constructor del panel.
10.10 Aumento de temperatura
El constructor del panel es responsable del cálculo del aumento de temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Clasificación de cortocircuito
Es responsabilidad del constructor del panel. Deben observarse las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del constructor del panel. Deben observarse las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se observe la información del folleto de instrucciones (IL).

DATOS TÉCNICOS ETIM 7.0

Componentes industriales de baja tensión (EG000017) / Bloque de contactos auxiliares (EC000041)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Tecnología de conmutación de baja tensión / Componente para tecnología de conmutación de baja tensión / Bloque de interruptores auxiliares (ecl@ss10.0.1-27-37-13-02 [AKN342013])
Número de contactos como contacto conmutador
0
Número de contactos como contacto normalmente abierto
1
Número de contactos como contacto normalmente cerrado
1
Número de interruptores de señal de falla
0
Corriente nominal de funcionamiento Ie a AC-15, 230 V
0 A
Tipo de conexión eléctrica
Conexión enchufable plana
Modelo
Montaje superior
Método de montaje
Cierre frontal
Soporte de lámpara
Ninguno

APROBACIONES

No. de archivo UL
E29184
No. de control de categoría UL
NKCR
Archivo CSA No.
2324643
Clase CSA No.
3211-07
Certificación de América del Norte
Listado por UL, certificado por CSA
Especialmente diseñado para América del Norte
No
