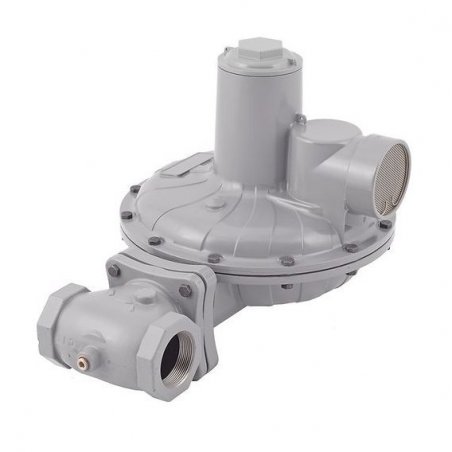

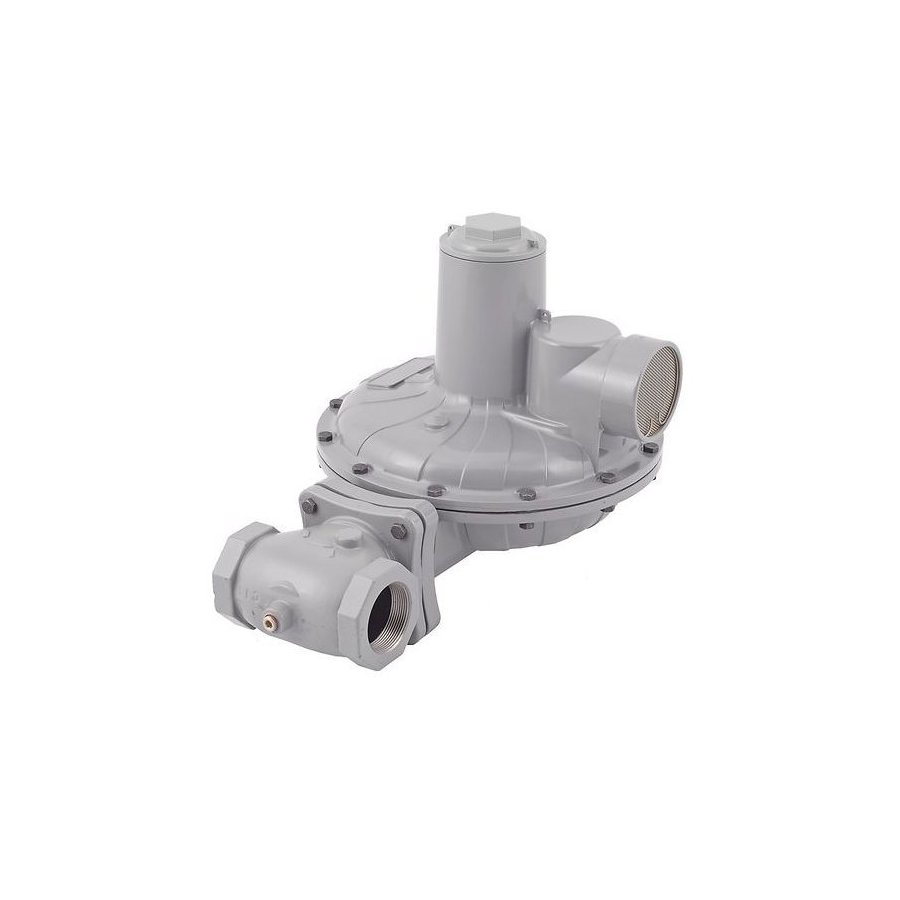

CS800 11/2 5.5-8.5 1/2 REGULADOR 11/2 ORIFICIO 1/2 RANGO 5.5-8.5 IN WC PMAX 50PSI

Características:

Los discos optimizados para caudal proporcionan el máximo caudal para su aplicación

La oferta más grande de protección contra la sobrepresión de la industria

Amplia variedad de tamaños del cuerpo y conexiones finales.

Disponible en materiales del cuerpo de hierro fundido gris, hierro dúctil y acero

Capacidades de precisión para factor fijo/medición del factor de presión (PFM)

Sólo se requieren herramientas estándares para el ajuste de la presión y la remoción de orificios

Mantenimiento simple

Especificaciones:

Tamaños del cuerpo y estilos de la conexión final1-1/4, 1-1/2 y 2 NPT

Rp 2

NPS 2 / DN 50 / CL125FF / CL150 FF / CL150 RF

NPS 2 / DN 50 / PN 10/16 / PN16

Presión máxima de entrada permitidaEmergencia: 12,1 bar/175 psig

Presión máxima de salida de controlEmergencia (carcasa): 1,0 bar/15 psig

Para evitar daños a las piezas internas: 0,21 bar/3 psig diferencial por encima del ajuste de presión de salida

Tamaños del orificio6,4 mm/1/4 pulg.

9,5 mm/3/8 pulg.

13 mm/1/2 pulg.

16 mm/5/8 pulg.

19 mm/3/4 pulg.

22 mm/7/8 pulg.

25 mm/1 pulg.

35 mm/1-3/8 pulg.

Rango de la presión de salida 9 a 0,69 bar/3,5 pulg w.c. a 10 psig

Registro de la presión: Interna o externa

Conexión para el registro externo3/4 NPT

Capacidades térmicas-30° a 66 °C/-20° a 150 °F

CapacidadHasta 36 270 SCFH/974 Nm3/h

Pesos aproximadosRoscado:

CS800/820:11 kg/25#

CS803/823:16 kg/34#

CS805/825:12 kg/26#

CS806/826:12 kg/26#
