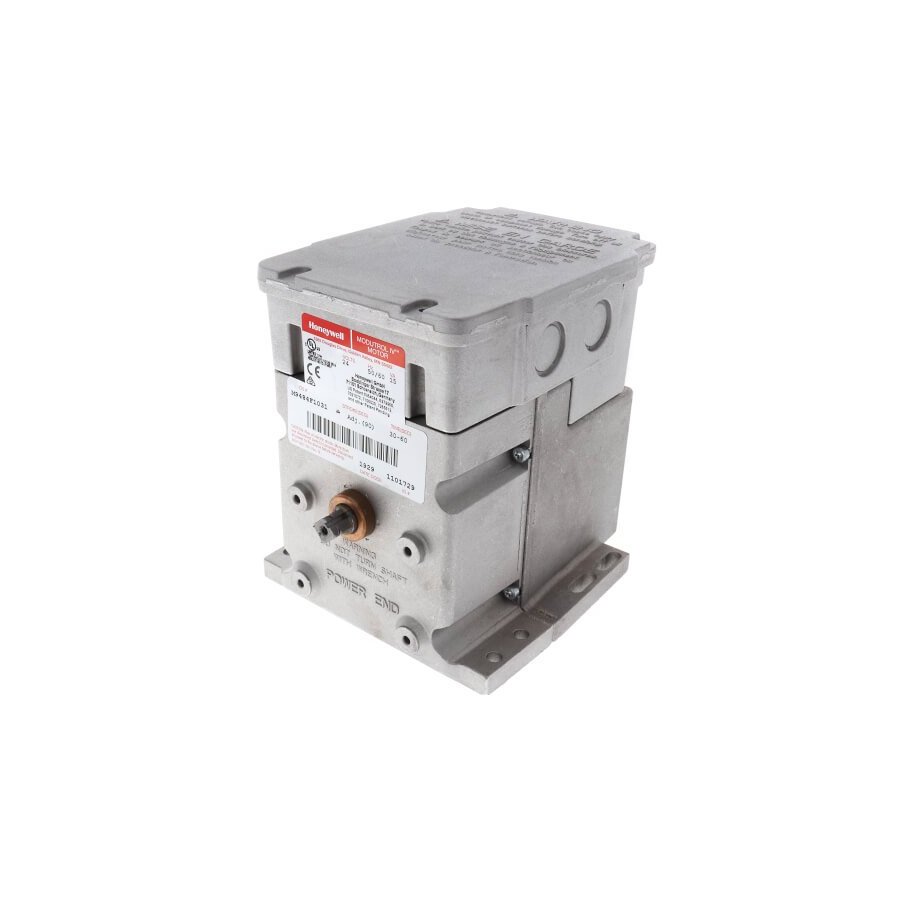

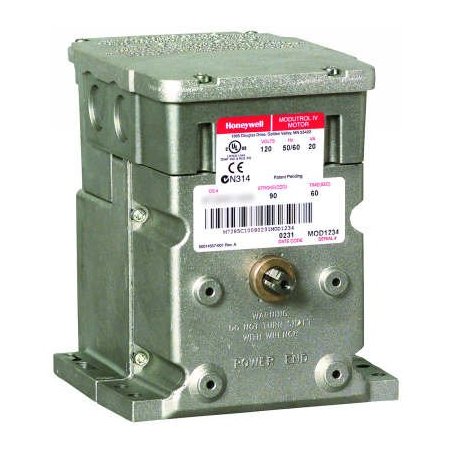

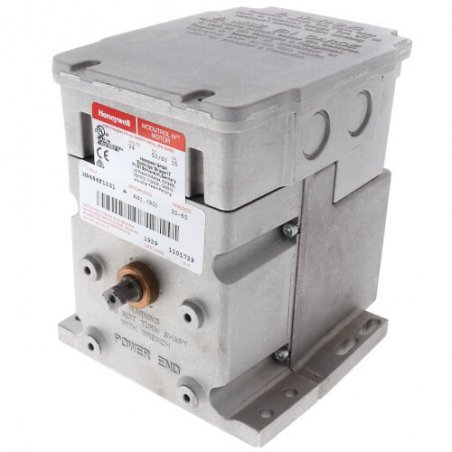

M9484F1031 150 lb-in, nsr, tasa de disparo de protección de llama proporcional, 2 aux. interruptores, 24 v

Especificaciones del producto

Dimensiones (pulg.)

6.45 en alto x 5.5 en ancho x 7.3 en profundidad

Dimensiones (mm)

164 mm de alto x 140 mm de ancho x 185 mm de profundidad

Tipo de artículo

Producto

Frecuencia

50 Hz; 60 Hz

Aprobaciones, Underwriters Laboratories Inc.

Listado: Archivo No. E4436, Guía No. XAPX para EE. UU. Y Canadá

Tensión de alimentación

24 Vac

El consumo de energía

15 W

Sincronización

Carrera de 90 grados: 30 segundos, carrera de 160 grados: 60 segundos

Rango de temperatura ambiente (F)

-40 F a +150 F

Rango de temperatura ambiente (C)

-40 C a +66 C

Señal de entrada

135 ohmios

Interruptor auxiliar interno

2

Clasificaciones de interruptor auxiliar

120 Vac-- 7.2 AFL, 43.2 ALR, 40 VA, servicio piloto, contacto opuesto; A 240 Vac - 3.6 AFL, 21.6 ALR, 40 VA, servicio piloto, contacto opuesto

Carrera

Ajustable; 90 a 160 grados, simétrico

Dimensiones del eje (pulg.)

doble extremo, cuadrado de 3/8 pulg.

Clasificación de par (lb-in.)

150 lb-pulg.

Clasificación de par (Nm)

17 Nm

Clasificaciones de torque adicionales (lb-in.)

Breakaway-- 300 lb-in.

Clasificaciones de par adicionales (Nm)

Escapada - 34.0 Nm

Ajuste del interruptor auxiliar

7 y 80 grados

Ajuste de carrera de fábrica

90 grados

Dimensiones del eje (mm)

doble extremo, cuadrado de 9,5 mm

Carga de peso muerto en el eje

Cualquiera de los extremos: 200 lb (potencia combinada de 300 lb y ejes auxiliares); 90,8 kg (136 kg de potencia combinada y ejes auxiliares);
