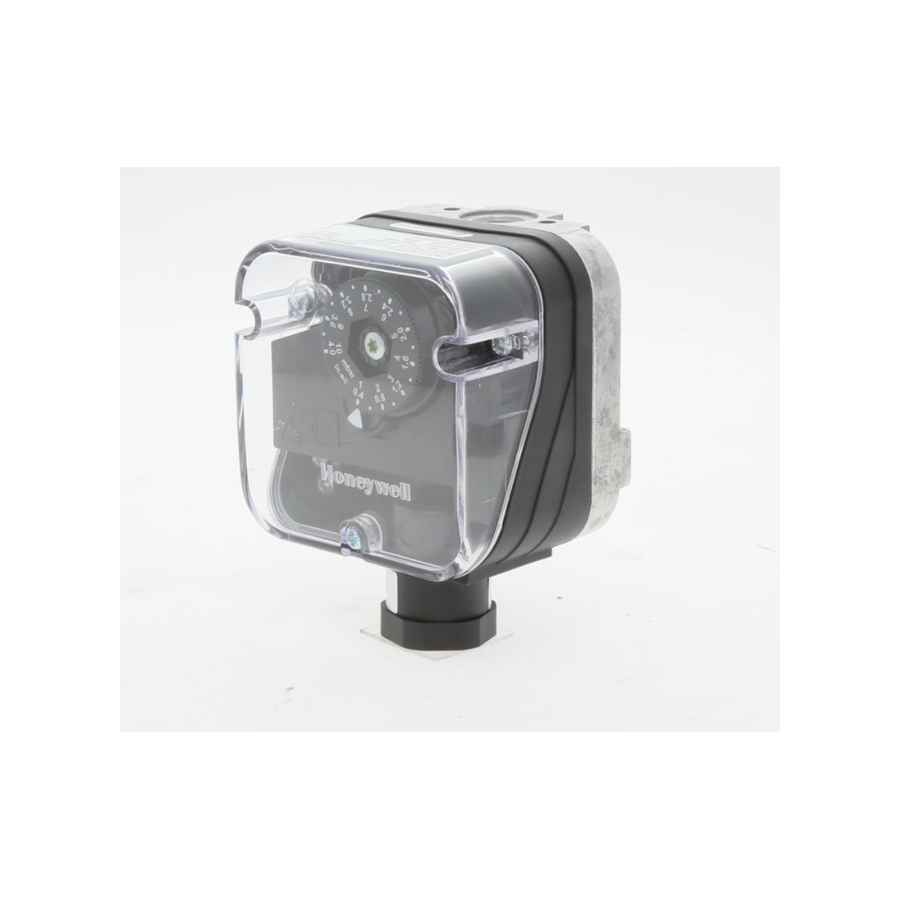

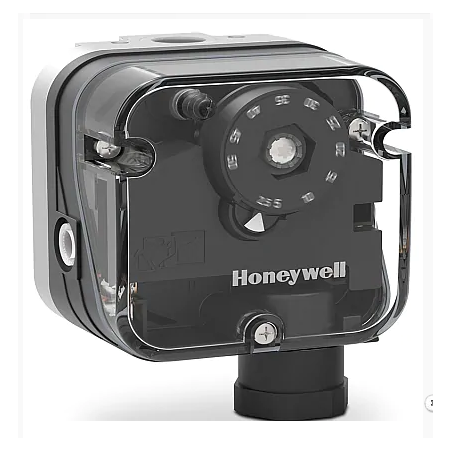

C6097A3079 presostato, reinicio automático, 1/4 '' npt, 12-60 '' wc, rompe no. a c. en caída de presión

Caracteristicas

• Presostato para aplicaciones generales de gas y aire.
• Interruptor de límite de seguridad accionado por diafragma.
• El interruptor se puede conectar para encender la alarma.
• Los modelos C6097A3 rompen el circuito de control en el punto de ajuste al caer la presión.
• Los modelos C6097B3 rompen el circuito de control en el punto de ajuste al aumentar la presión.
• Bloqueo con opciones de reinicio manual.
• Los modelos de bloqueo tienen un botón externo de reinicio manual.
• Almohadilla de filtro adicional para la sección de entrada de gas / aire
• Cubierta adicional sobre terminal de tornillo para seguridad
• La cubierta transparente extraíble protege la placa de escala y la perilla de ajuste.
• Lámpara indicadora de posición del interruptor opcional disponible.
• Clase de protección IP65
• Rangos: 0.4 a 4 pulgadas de wc, 3 a 20 pulgadas de wc, 12 a 60 pulgadas de wc o 40 a 200 pulgadas de wc.
• Limitador de ventilación integral de 0.2 mm en todos los modelos.
• Certificación FM y UL

Especificaciones del producto

Solicitud

Dispositivos de seguridad utilizados en sistemas de presión positiva, negativa (solo aire y gases de combustión) o de presión diferencial para detectar cambios de presión de gas o aire.

Dimensiones (pulg.)

2,76 (alto) x 3 (ancho) x 3,7 (profundo)

Dimensiones (mm)

70 (alto) x 76 (ancho) x 94 (profundo)

Tipo de artículo

Producto

Montaje

1/4 pulg. Rp rosca interna

Clasificaciones eléctricas

U = 24 - 250 V AC (opciones de contacto Gold para voltajes más bajos disponibles) I = 0.05 - 5 A en cos ϕ = 1, I = 0.05 - 1 A en cos ϕ = 0.6.

Aprobaciones, Underwriters Laboratories Inc.

Componente listado, MH 16048

Conexiones eléctricas

Terminales de tornillo; Entrada de línea: prensaestopas M16 x 1.5

Rango de temperatura de funcionamiento (F)

-4 a + 176 ° F

Rango de temperatura de funcionamiento (C)

-20 a + 80 ° C

Aprobaciones, Factory Mutual

JI 1X5A5.AF; FM Class 3510

Rango de operación (psi)

12 - 60 pulgadas wc

Rango de presión diferencial (psi)

1.2 - 2 pulg. Wc

Tipo diferencial

Aditivo

Operación de cambio

Reciclaje automático

Acción de cambio

Rompe NO a COM en la caída de presión.

Conexión de tubería

Ventilación o baja presión: rosca interna de 1/8 pulg. Rp
