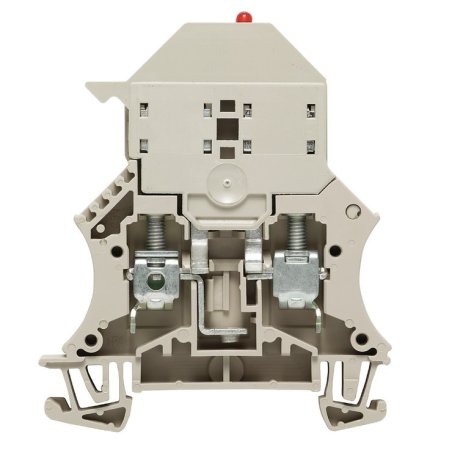

101230 CLEMA PORTAFUS C/LED WSI 6LED 40-60VDC 80-120VAC
zoom_in
  • Sobre pedido

101230 CLEMA PORTAFUS C/LED WSI 6LED 40-60VDC 80-120VAC

1012300000
WEIDMULLER
WEIDMULLER

Contenido: 10 pzas

101230 CLEMA PORTAFUS C/LED WSI 6LED 40-60VDC 80-120VAC

FICHA TÉCNICA

Existencia salvo previa venta: 0
Cotizar
Métodos de pago y Seguridad
Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a ella..
  Política de seguridad.

El sitio cuenta con certificado de seguridad SSL.
  Política de envío

Envíos a toda la República Mexicana
  Política de devolución

Nueve días hábiles después de la facturación. Se aplican restricciones*
  Pago a meses

Paga a meses mediante tu cuenta de Mercado Pago!!
Tipo WSI 6/LD 60-150V DC/AC
Código 1012300000
Versión Serie W, Borne portafusibles, Sección nominal: 6 mm², Conexión brida-tornillo
GTIN (EAN) 4008190012908
U.E. 50 Pieza

Dimensiones y pesos

Anchura 7,9 mm
Anchura (pulgadas) 0,311 inch
Altura 60 mm
Altura (pulgadas) 2,362 inch
Profundidad 71,5 mm
Profundidad (pulgadas) 2,815 inch
Profundidad incl. carril DIN 72 mm
Peso 21,5 g
Peso neto 19,37 g

Temperaturas

Temperatura permanete de trabajo, min. -50 °C
Temperatura permanete de trabajo, max. 120 °C

2 conductores embornables (H05V/H07V) de igual sección (conexión nominal)

Sección de conexión del conductor, flexible, 2 conductores embornables, min. 0,5 mm²
Sección de conexión del conductor, flexible, 2 conductores embornables, max. 2,5 mm²
Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, 2 conductores embornables, min. 0,5 mm²
Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, 2 conductores embornables, max. 2,5 mm²

Bornes portafusibles

Indicación LED rojo
Soporte del fusible (porta fusibles) giratorio
Tensión de servicio, máx. 150 V
Tipo de tensión para el indicador AC/DC
portafusible G-Si. 5 x 20

Conductor embornable (conexión nominal)

Calibre según 60 947-1 A5
Dimens. caña destornillador 0,8 x 4,0 mm
Dirección de conexión lateral
Longitud de desaislado 12 mm
Número de conexiones 2
Par de apriete con atornillador eléctrico, tipo DMS 3
Par de apriete, max. 1,6 Nm
Par de apriete, min. 0,8 Nm
Sección de conexión del conductor AWG, min. AWG 20
Sección de conexión del conductor AWG, máx. AWG 8
Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, conexión nominal, max. 6 mm²
Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, conexión nominal, min. 0,5 mm²
Sección de conexión del conductor, flexible, max. 10 mm²
Sección de conexión del conductor, flexible, min. 0,5 mm²
Sección de conexión del conductor, flexible, term. tub. con aislamiento DIN 46228/4, conexión nominal , max. 6 mm²
Sección de conexión del conductor, flexible, term. tub. con aislamiento DIN 46228/4, conexión nominal , min. 0,5 mm²
Sección de conexión del conductor, rígido máx., conexión nominal 10 mm²
Sección de conexión del conductor, semirrígido, conexión nominal , max. 10 mm²
Sección de conexión del conductor, semirrígido, conexión nominal , min. 1,5 mm²
Sección de embornado, conexión nominal, max. 10 mm²
Sección de embornado, conexión nominal, min. 0,5 mm²
Sección transversal de conductor, núcleo rígido, conexión nominal mín. 0,5 mm²
Tipo de conexión Conexión brida-tornillo
Tornillo de apriete M 3,5
1012300000

Descargar

FICHA TECNICA

Ficha técnica del producto

Descargar (390.78KB)
