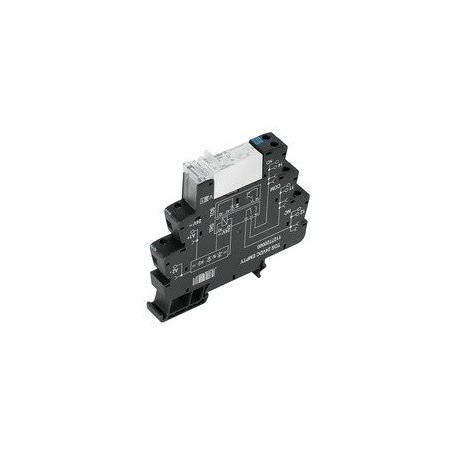

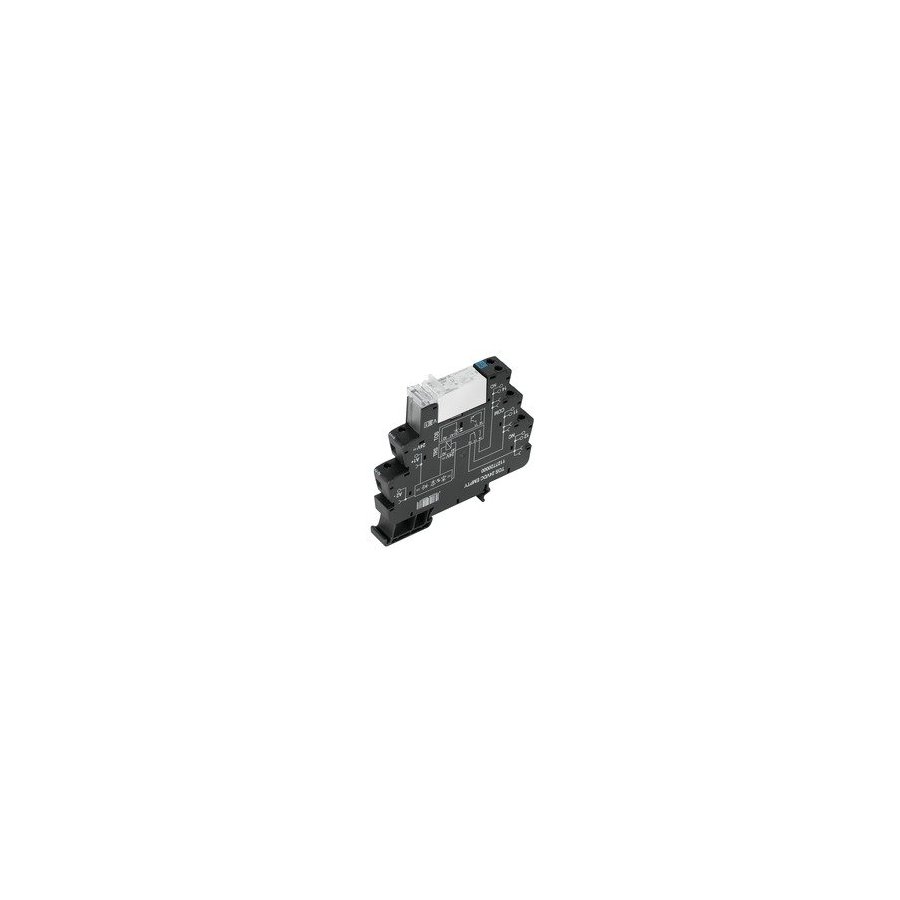

IMAGEN DE REFERENCIA

1479680000 TERMSERIES, Módulo de relé, Número de contactos: 1 Contacto conmutado AgNi, TRS 24VDC 1CO 16A

Referencia TRS 24VDC 1CO 16A

Contenido: 1 pzas

TERMSERIES, Módulo de relé, Número de contactos: 1 Contacto conmutado AgNi, Tensión de mando nominal: 24 V DC ±20 %, Intensidad permanente: 16 A, Conexión brida-tornillo

Tipo	TRS 24VDC 1CO 16A
Código	1479680000
Versión	TERMSERIES, Módulo de relé, Número de contactos: 1 Contacto conmutado AgNi, Tensión de mando nominal: 24 V DC ±20 %, Intensidad permanente: 16 A, Conexión brida-tornillo
GTIN (EAN)	4050118288032

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Datos generales para pedido

Tipo	TRS 24VDC 1CO 16A
Código	1479680000
Versión	TERMSERIES, Módulo de relé, Número de contactos: 1 Contacto conmutado AgNi, Tensión de mando nominal: 24 V DC ±20 %, Intensidad permanente: 16 A, Conexión brida-tornillo
GTIN (EAN)	4050118288032

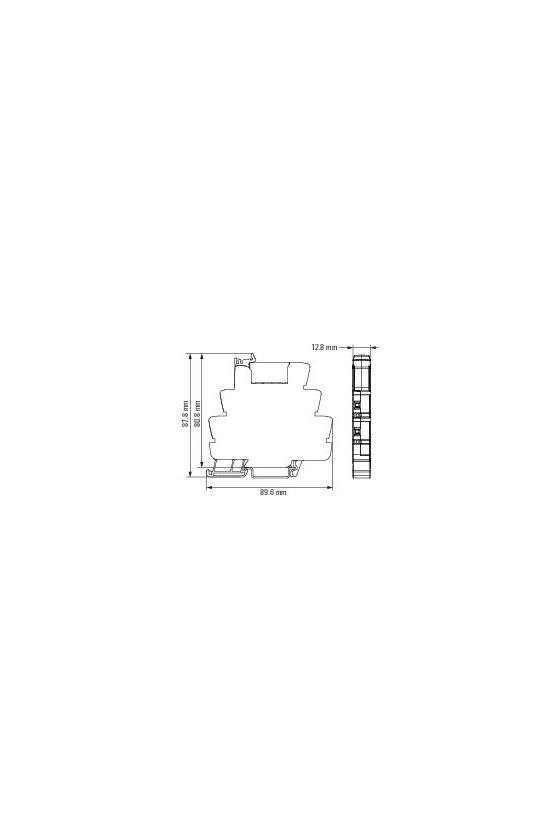

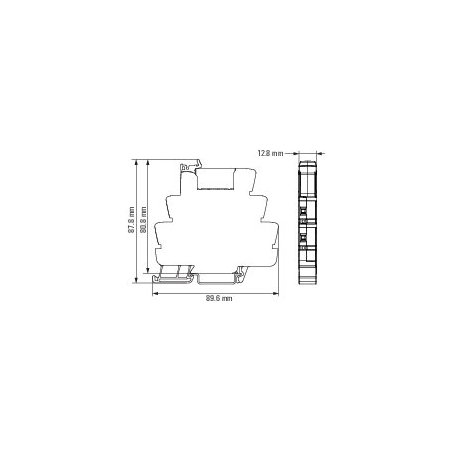

Dimensiones y pesos

Anchura	12,8 mm
Anchura (pulgadas)	0,504 inch
Altura	89,6 mm
Altura (pulgadas)	3,528 inch
Profundidad	87,8 mm
Profundidad (pulgadas)	3,457 inch
Peso neto	56 g

Datos nominales UL

Temperatura ambiente (funcionamiento), máx.	60 °C
Sección del conductor AWG, mín.	AWG 26
Sección de conexión AWG, máx.	AWG 14
Tipo de conductor	conductor de cobre rígido, conductor de cobre flexible
Par de apriete, máx.	0,4 Nm
Grado de polución	2
Altitud	≤ 2000 m, sobre el nivel del mar

Datos de conexión

Técnica de conexión de conductores	Conexión brida-tornillo
Longitud de desaislado, conexión nominal	8 mm
Par de apriete, max.	0,4 Nm
Sección de embornado, conexión nominal	1,5 mm²
Sección de embornado, mín.	0,14 mm²
Sección de embornado, máx.	2,5 mm²
Sección de conexión del conductor AWG, min.	AWG 26
Sección de conexión del conductor AWG, máx.	AWG 14
Sección de conexión del conductor, rígido, min.	0,14 mm²
Sección de conexión del conductor, rígido, max.	2,5 mm²
Sección de conexión del conductor, flexible, min.	0,14 mm²
Sección de conexión del conductor, flexible, max.	2,5 mm²
Sección de conexión del conductor, flexible, mín. (AWG)	AWG 26
Sección de conexión del conductor, flexible, máx. (AWG)	AWG 14
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.	0,25 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.	2,5 mm²
Sección de conexión del conductor, flexible, term. tub. (DIN 46228-1), min.	0,25 mm²
Sección de conexión del conductor, flexible, term. tub. (DIN 46228-1), max.	2,5 mm²
Sección de conexión del conductor, flexible, 2 conductores embornables, min.	0,5 mm²
Sección de conexión del conductor, flexible, 2 conductores embornables, max.	1 mm²
Terminal tubular doble, min.	0,5 mm²
Terminal tubular doble, max.	1 mm²
Dimens. caña destornillador	gr. PH0
Calibre según 60 947-1	A1, B1

FICHA TÉCNICA

Descargar (961.32KB)
