1442500000 Conector para placa c.i., Conector macho, cerrado lateralmente, estañado, gris guijarro, Caja, RSV1,6 LS9 GR 3,2 SN
zoom_in
  • Sobre pedido

1442500000 Conector para placa c.i., Conector macho, cerrado lateralmente, estañado, gris guijarro, Caja, RSV1,6 LS9 GR 3,2 SN

RSV1,6 LS9 GR 3,2 SN
WEIDMULLER
WEIDMULLER

Contenido: 50 pzas

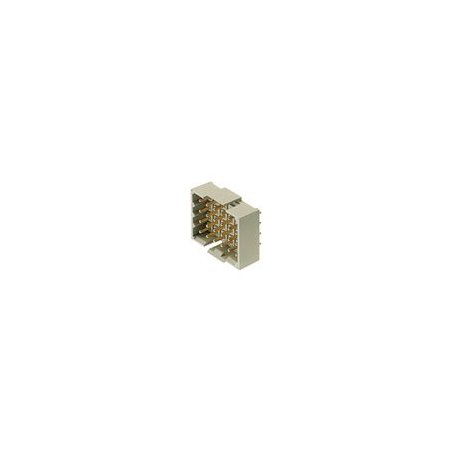

Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT, 5.00 mm, Número de polos: 9, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, gris guijarro, Caja

Tipo RSV1,6 LS9 GR 3,2 SN
Código 1442500000
Versión Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT, 5.00 mm, Número de polos: 9, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, gris guijarro, Caja
GTIN (EAN) 4008190029654
Existencia salvo previa venta: 0
Cotizar
Métodos de pago y Seguridad
Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a ella..
  Política de seguridad.

El sitio cuenta con certificado de seguridad SSL.
  Política de envío

Envíos a toda la República Mexicana
  Política de devolución

Nueve días hábiles después de la facturación. Se aplican restricciones*
  Pago a meses

Paga a meses mediante tu cuenta de Mercado Pago!!

Datos generales para pedido

Tipo RSV1,6 LS9 GR 3,2 SN
Código 1442500000
Versión Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT, 5.00 mm, Número de polos: 9, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, gris guijarro, Caja
GTIN (EAN) 4008190029654

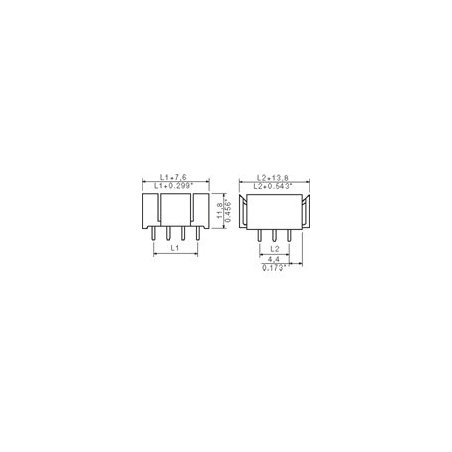

Dimensiones y pesos

Altura 15 mm
Altura (pulgadas) 0,591 inch
Altura construcción baja 11,8 mm
Peso neto 4,22 g

Especificaciones del sistema

Familia del producto OMNIMATE Signal - Serie RSV
Tipo de conexión Conexión de tarjetas
Montaje sobre placas c.i. Conexión por soldadura THT
Paso en mm (P) 5 mm
Paso en pulgadas (P) 0,197 inch
Angulo de salida 180°
Número de polos 9
Número de terminales de soldadura por polo 1
Longitud del terminal de soldadura (l) 3,2 mm
Tolerancia de posición del terminal de soldadura ± 0,1 mm
Dimensiones del pin de soldadura d = 0,97 mm
Diámetro de la perforación (D) 1,3 mm
Tolerancia de diámetro de la perforación (D) + 0,1 mm
L1 en mm 10 mm
L1 en pulgadas 0,394 inch
Número de series 1
Número de filas de polos 3
Protección contra contacto según DIN VDE 57106 insertado con protección para dedos
Protección contra contacto según DIN VDE 0470 IP 20 insertado
Codificable Sí
Fuerza de inserción/polo, máx. 9 N
Fuerza de extracción/polo, máx. 18 N

Datos nominales conformes a IEC

testado según la norma IEC 60664-1, IEC 61984

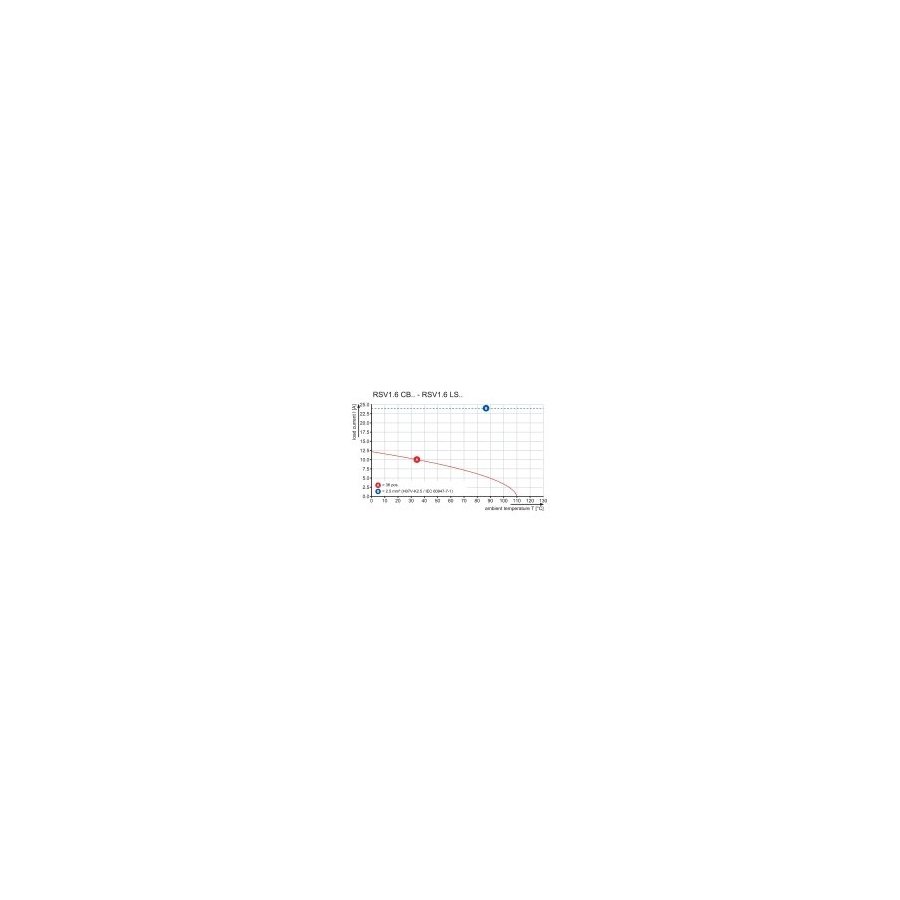

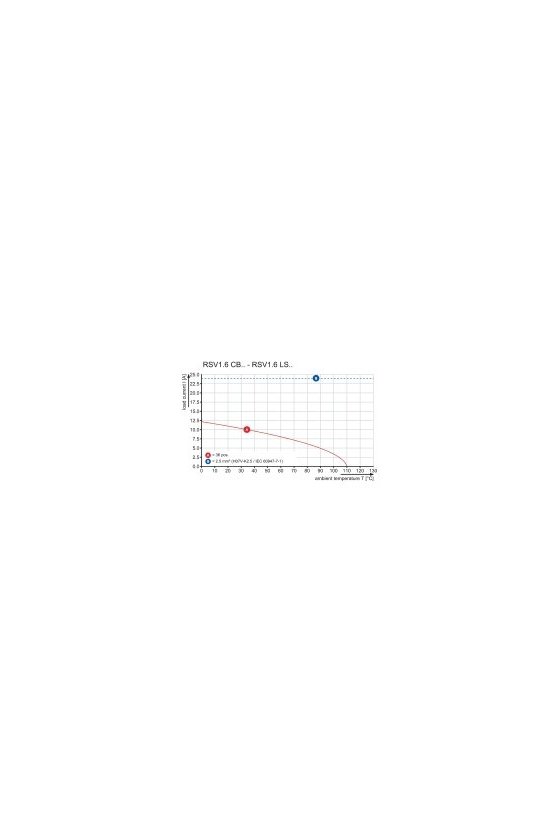

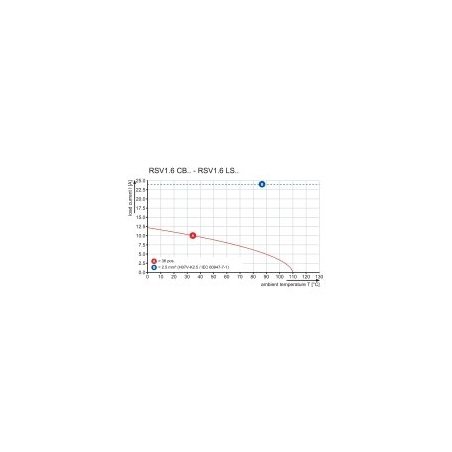

Corriente nominal, número de polos mín. (Tu=20 °C) 14 A
Corriente nominal, número de polos máx. (Tu=20 °C) 10 A
Corriente nominal, número de polos mín. (Tu=40 °C) 12 A
Corriente nominal, número de polos máx. (Tu=40 °C) 8,5 A
Tensión nominal con categoría de sobretensión/grado de polución II/2 500 V
Tensión nominal con categoría de sobretensión/grado de polución III/2 320 V
Tensión nominal con categoría de sobretensión/grado de polución III/3 250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2 2,5 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2 2,5 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3 4 kV
Resistencia a corrientes de corta duración 3 x 1s mit 120 A
