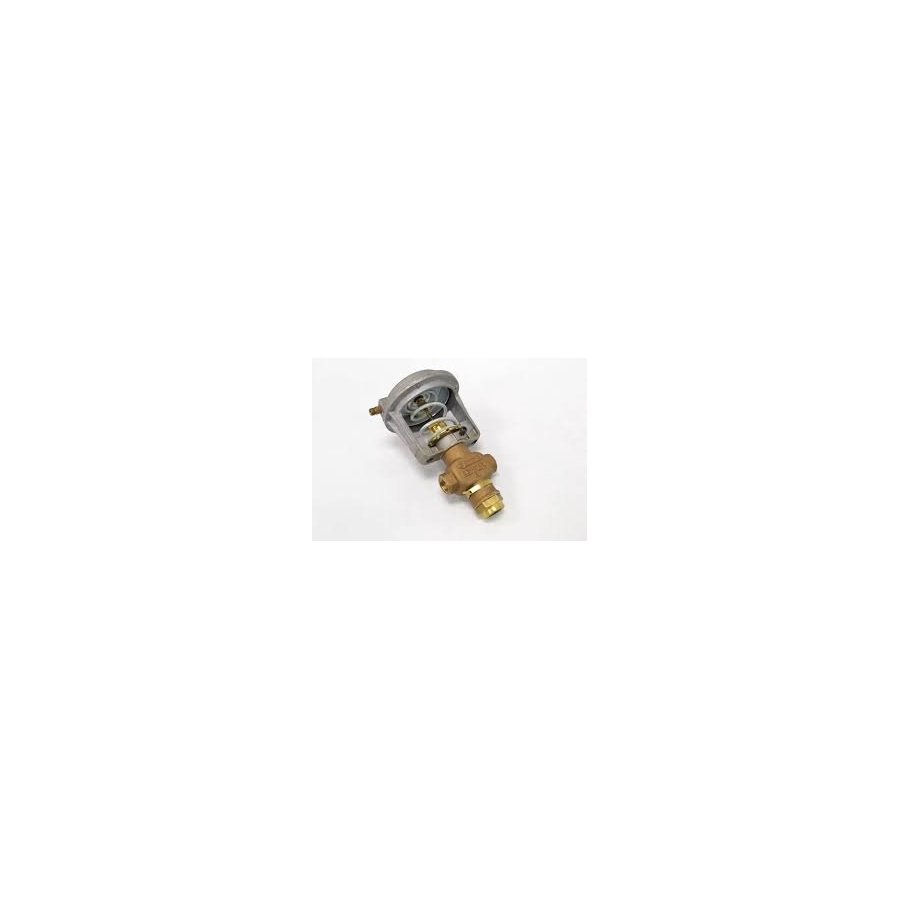

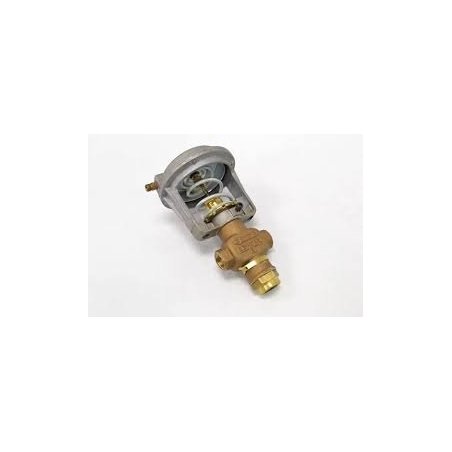

V5013N1055 válvula de globo f-npt de 3/4 en 3 vías

Funciones

• Cuerpo de latón rojo con conexiones roscadas NPT.
• Tallo de acero inoxidable y tapón de latón.
• Baja capacidad de fuga de asiento, < 0,05%.
• Embalaje autoajustado con resorte.
• 50:1 rangeability por VDI/VDE 2173.
• Flujo total constante a lo largo de un recorrido total del vástago.
• Posicionamiento preciso para garantizar un control de temperatura de última generación.
• Los tamaños varían de 1/2 pulgada a 2 pulgadas.
• Las válvulas utilizan actuadores de válvulas eléctricas o neumáticas de montaje directo; Q5001 enlace con Modutrol Motor; o enlaces Q5020/Q5022 con actuadores acoplados directos para operar la válvula.
• Reempaquete y reconstruya los kits disponibles para el mantenimiento de campo.
• No apto para gases combustibles.

Especificaciones del producto

Dimensiones (in.)

7 5/16 in. alto x 3 1/4 in. de ancho x 1 9/16 in.

Dimensiones (mm)

185 mm de alto x 82 mm de ancho x 39 mm de profundidad

Presión máxima de funcionamiento seguro (psi)

217 psi a 248 F

Presión máxima de funcionamiento seguro (kPa)

1500 kPa a 120 C

Utilizado con

Q5001/Modutrol IV Motor; Q5020/DCA; ML6984/ML7984; ML6420,21A,25; ML7420/ML7421A/ML7425

Rango de temperatura ambiente (F)

36 F a 248 F de agua

Rango de temperatura ambiente (C)

2 C a 120 C de agua

Tipo de conexión

NPT femenino

Patrón de cuerpo

Mezcla de tres vías, portabilidad A-B-AB

Tamaño de la tubería (pulgadas)

3/4 de in.

Tamaño de tubería (DN)

DN20

Tamaño del capó (in. )

1-3/8 in.

Clasificaciones máximas de presión diferencial (cierre) (psi)

240 psi; Para el servicio de agua silenciosa--20 psid

Clasificaciones máximas de presión diferencial (cierre) (kPa)

1655 kPa; Para el servicio de agua silenciosa--138 kPa

Capacidad (Cv)

7.3 Cv

Capacidad (Kv)

6.3 kvs

Acción de la válvula

Mezcla

Tipo de válvula

Válvula de globo

Fluido controlado

Agua fría o caliente con hasta 50% de glicol. No para uso con combustibles.

Materiales (Cuerpo)

Latón Rojo

Materiales (asiento)

Latón integral (superior), latón reemplazable (inferior)

Materiales (Stem)

Acero Inoxidable

Característica de flujo

Lineal (B-AB); Porcentaje Igual (A-AB)

Actuación

Debe comprarse por separado

Clasificación de presión estática (psi)

Cumple con ansi 150 estándar

Clasificación de presión estática (kPa)

Cumple con ansi 150 estándar

Calificación ANSI/ASME

150

Viaje del tallo (in.)

3/4 de in.

Recorrido del tallo (mm)

20 mm

Tamaño del capó (mm)

35 mm

Materiales (Plug/Ball/Disc)

Latón

Materiales (embalaje)

Teflón/EPDM

Fuga

0.05% de Cv

Aprobaciones, Número CRN

0C0861.9087YTN/0C0861.123
