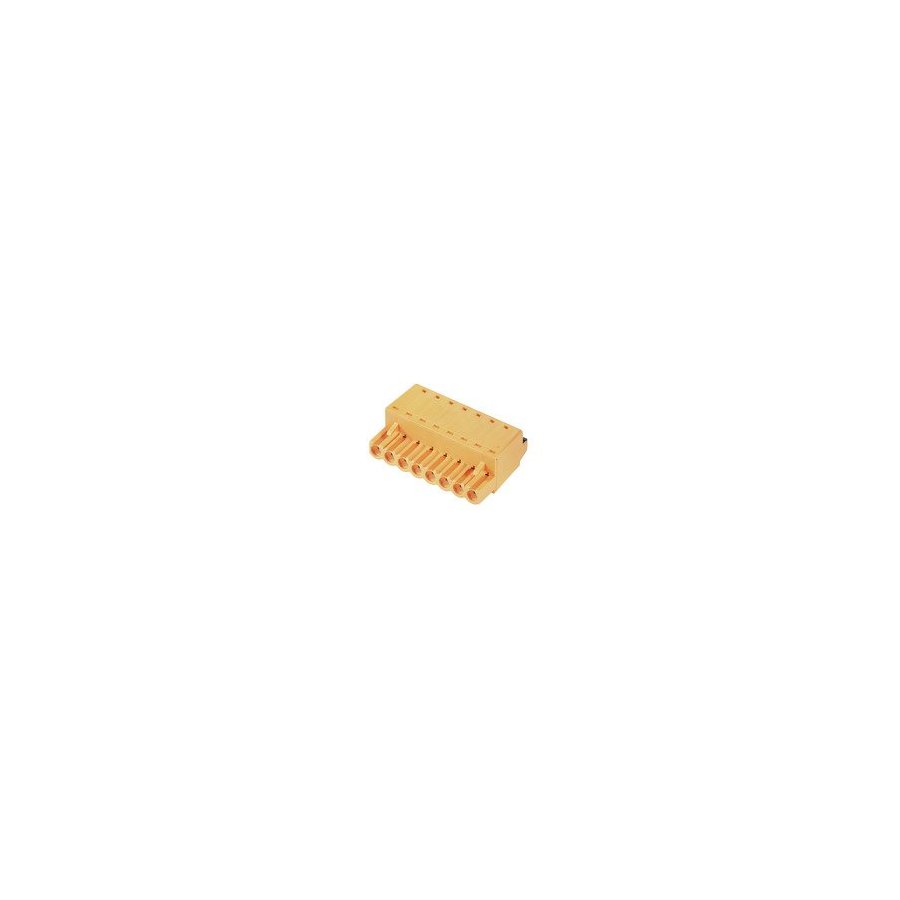

1013770000 Conector para placa, enchufe hembra, Conexión por muelle, Sección de embornado, 5.08 mm, BLF 5.08/10/180 SN OR BX
zoom_in
  • Sobre pedido

1013770000 Conector para placa, enchufe hembra, Conexión por muelle, Sección de embornado, 5.08 mm, BLF 5.08/10/180 SN OR BX

BLF 5.08/08/180 SN OR BX
WEIDMULLER
WEIDMULLER

Contenido: 36 pzas

Tipo BLF 5.08HC/10/180 SN OR BX
Código 1013770000
Versión Conector para placa c.i., enchufe hembra, 5.08 mm, Número de polos: 10, 180°, PUSH IN, Conexión por muelle, Sección de embornado, máx. : 3.31 mm², Caja
GTIN (EAN) 403224872188
Existencia salvo previa venta: 0
Cotizar
Métodos de pago y Seguridad
Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a ella..
  Política de seguridad.

El sitio cuenta con certificado de seguridad SSL.
  Política de envío

Envíos a toda la República Mexicana
  Política de devolución

Nueve días hábiles después de la facturación. Se aplican restricciones*
  Pago a meses

Paga a meses mediante tu cuenta de Mercado Pago!!

Datos generales para pedido

Tipo BLF 5.08HC/10/180 SN OR BX
Código 1013770000
Versión Conector para placa c.i., enchufe hembra, 5.08 mm, Número de polos: 8, 180°, PUSH IN, Conexión por muelle, Sección de embornado, máx. : 3.31 mm², Caja
GTIN (EAN) 4032248721863
Cantidad 42 Pieza

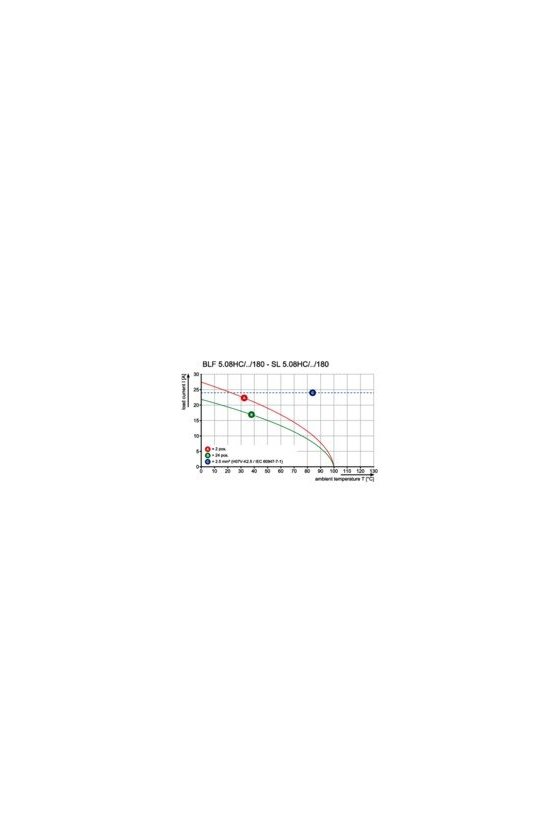

Valores característicos del producto IEC: 400 V / 24 A / 0.2 - 2.5 mm²
UL: 300 V / 18.5 A / AWG 26 - AWG 12
Embalaje Caja

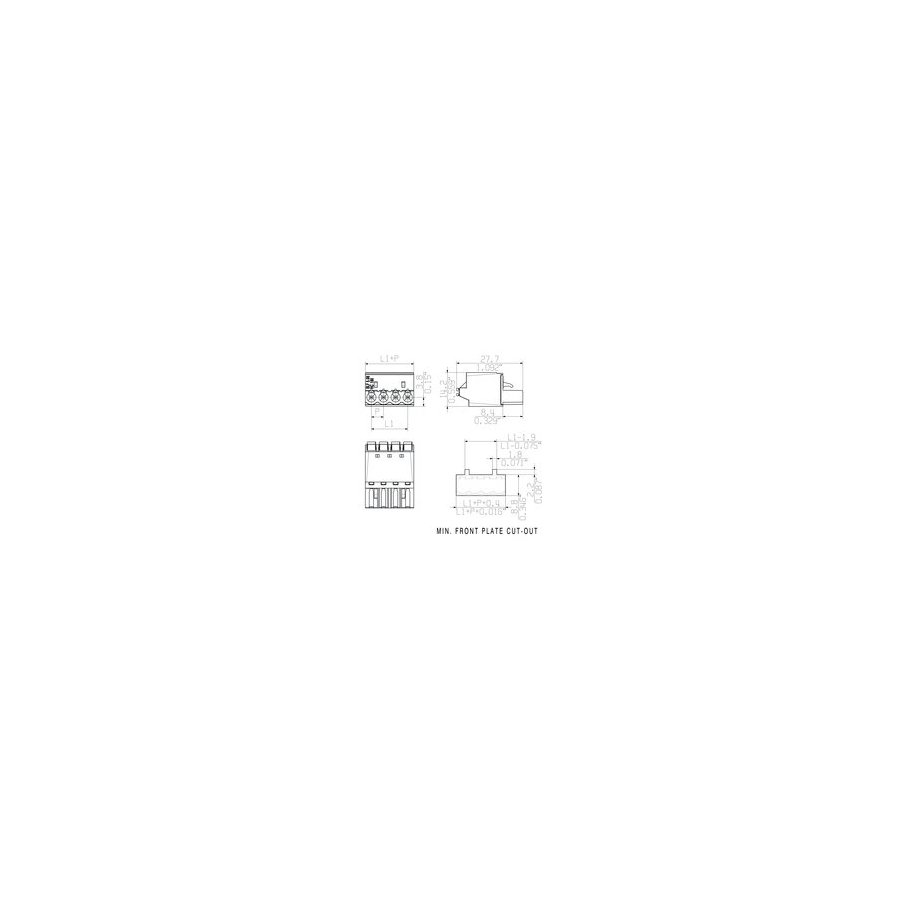

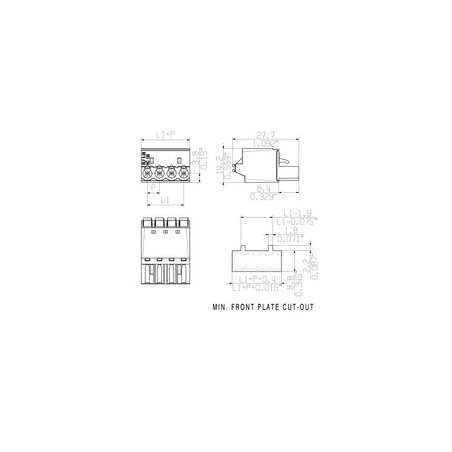

Dimensiones y pesos

Anchura 40,64
Anchura (pulgadas) 1,6 inch
Altura 14,2 mm
Altura (pulgadas) 0,559 inch
Profundidad 27,7 mm
Profundidad (pulgadas) 1,091 inch
Peso neto 15,976 g

Parámetros del sistema

Familia del producto OMNIMATE Signal - Serie BL/SL 5.08
Tipo de conexión Conexión de campo

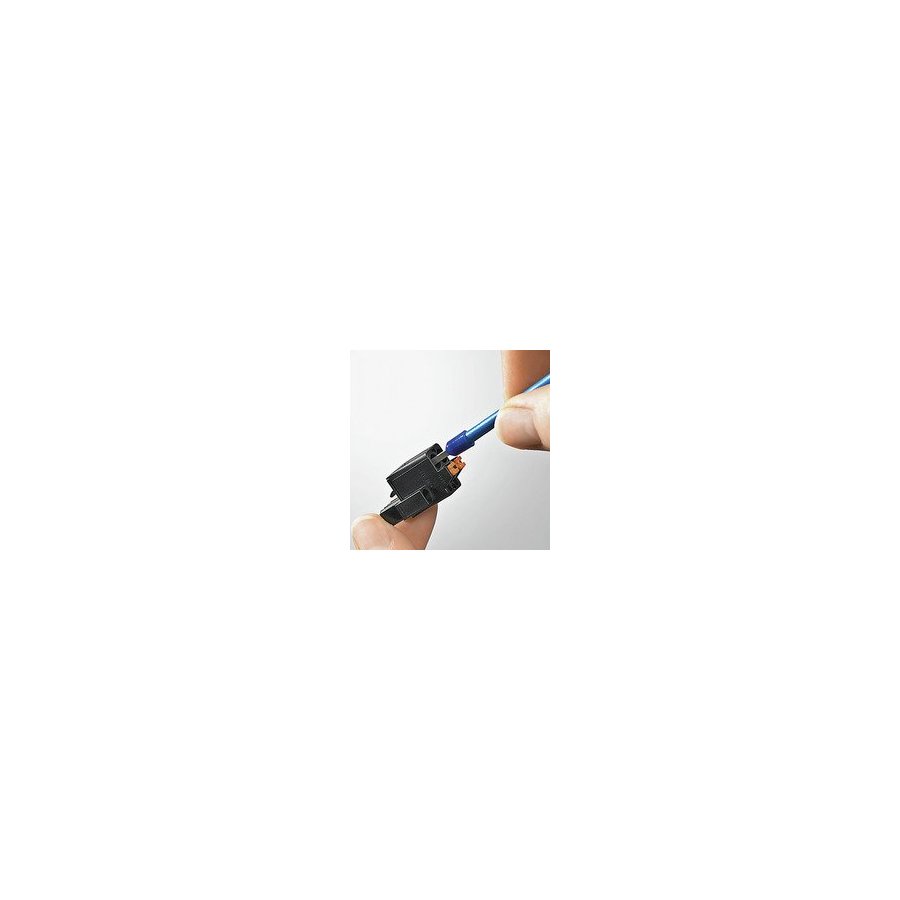

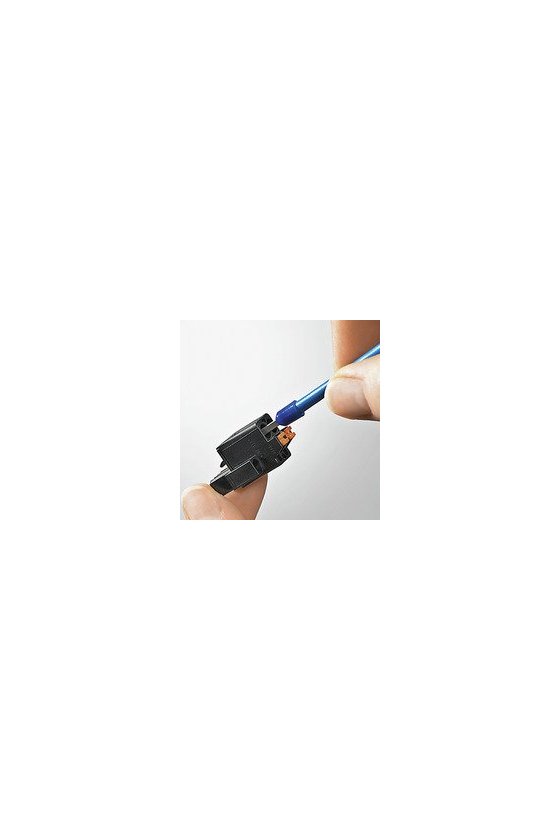

Técnica de conexión de conductores PUSH IN, Conexión por muelle
Paso en mm (P) 5,08 mm
Paso en pulgadas (P) 0,2 inch
Dirección de salida de conductor 180°
Número de polos 8
L1 en mm 35,56 mm
L1 en pulgadas 1,4 inch
Número de series 1
Número de filas de polos 1
Sección nominal 2,5 mm²
Protección contra contacto según DIN VDE 57106 protección de dedos
Protección contra contacto según DIN VDE 0470 IP 20
Resistencia de paso ≤ 5mΩ
Codificable Sí
Longitud de desaislado 10 mm
Punta de destornillador 0,6 x 3,5
Punta de destornillador normativa DIN 5264
Ciclos de enchufado 25
Fuerza de inserción/polo, máx. 7 N
Fuerza de extracción/polo, máx. 5,5 N

Datos del material

Materiales aislantes PBT
Color naranja
Color componentes de accionamiento negro
Material del componente de accionamiento PBT
Carta de colores (similar) RAL 2000
Grupo de materiales aislantes IIIa
Índice de resistencia al encaminamiento eléctrico (CTI) ≥ 200
Resistencia de aislamiento ≥ 108 Ω
Grado inflamabilidad según UL 94 V-0
GWFI 960 °C
Material de contacto CuSn
Superficie de contacto estañado
Estructura de capas del contacto del conector 4...8 µm Sn estañado en caliente
Temperatura de almacenamiento, min. -25 °C
Temperatura de almacenamiento, max. 50 °C
humedad relativa máx. de almacenamiento 70 %
Temperatura de servicio, min. -50 °C
Temperatura de servicio, max. 100 °C
Gama de temperatura, montaje, min. -30 °C
Gama de temperatura, montaje, max. 100 °C

Conductores aptos para conexión

Sección de embornado, mín. 0,13 mm²
Sección de embornado, máx. 3,31 mm²
Sección de conexión del conductor AWG, min. AWG 26
Sección de conexión del conductor AWG, máx. AWG 12
Rígido, mín. H05(07) V-U 0,2 mm²
Rígido, máx. H05(07) V-U 2,5 mm²
Flexible, mín. H05(07) V-K 0,2 mm²
Flexible, máx. H05(07) V-K 2,5 mm²
con term. tub. con aislamiento DIN 46 228/4,mín. 0,25 mm²
con term. tub. con aislamiento DIN 46 228/4,máx 2,5 mm²
con terminal tubular, DIN 46228 pt 1, mín. 0,25 mm²
con terminal tubular según DIN 46 228/1, máx. 2,5 mm²
Calibre macho de conformidad con la norma EN 60999 a x b; ø 2,8 mm x 2,0 mm
BLF 5.08/08/180 SN OR BX
