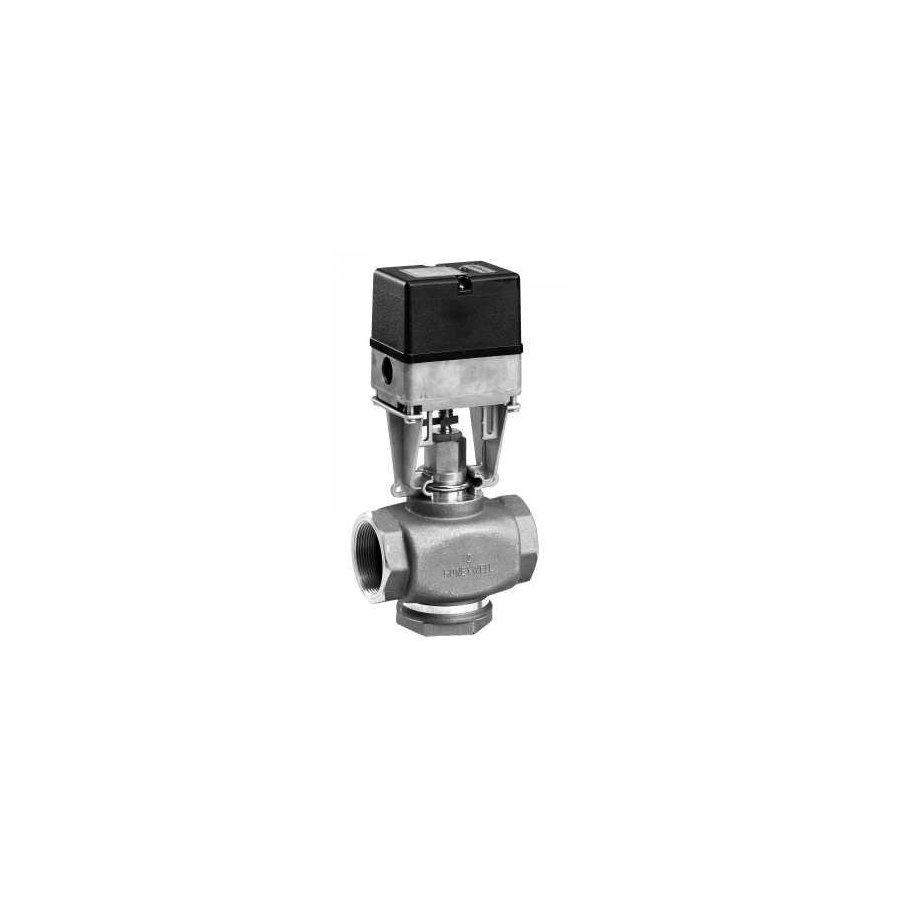

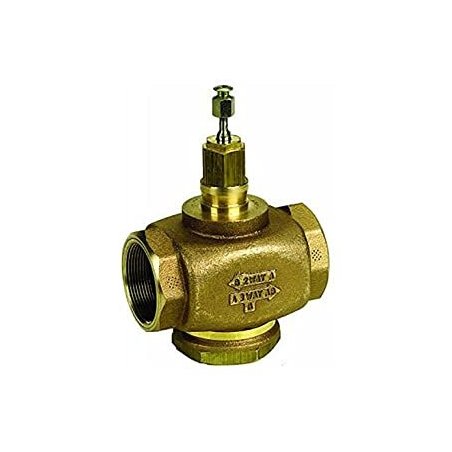

V5011N1099 válvula de globo f-npt de 2 vías y 2 vías

Caracteristicas

• Los tamaños varían de 1/2 a 2 pulgadas.
• Acción directa e inversa
• Modelos de vapor a alta presión con molduras de acero inoxidable
• Embalaje autoajustable con resorte.
• El vástago de acero inoxidable evita la corrosión.
• Los diseños de las válvulas proporcionan características de flujo con un porcentaje igual para un control estrecho del agua, y características lineales del flujo para un control estrecho del vapor o agua enfriada.
• Las válvulas utilizan montaje directo, actuadores de válvulas lineales eléctricos o neumáticos; Enlace Q5001 con Motor Modutrol; o enlaces Q5020 / Q5022A con actuadores rotativos de acoplamiento directo para operar la válvula.
• No apto para gases combustibles.

Especificaciones del producto

Dimensiones (pulg.)

11 5/16 pulg. De alto x 5 1/4 pulg. De ancho x 4 3/4 pulg. De profundidad

Dimensiones (mm)

287 mm de alto x 133 mm de ancho x 120 mm de profundidad

Presión de funcionamiento segura máxima (psi)

217 psi a 248 F

Presión de funcionamiento segura máxima (kPa)

1500 kPa a 120 C

Usado con

Motor Q5001 / Modutrol IV; MP953; Q5020 / DCA; ML6984 / ML7984; ML6420,21A, 25; ML7420 / ML7421A / ML7425

Rango de temperatura ambiente (F)

36 F a 248 F de agua

Rango de temperatura ambiente (C)

2 C a 120 C de agua

Tipo de conección

NPT hembra

Patrón del cuerpo

De doble sentido

Tamaño de tubería (pulgadas)

2 pulg.

Tamaño de tubería (DN)

DN50

Tamaño del capó (pulg.)

1-3 / 8 pulg.

Clasificaciones de presión diferencial máxima (cierre) (psi)

240 psi; Para servicio de agua silencioso - 20 psid

Clasificaciones de presión diferencial máxima (cierre) (kPa)

1655 kPa; Para servicio de agua silencioso - 138 kPa

Capacidad (Cv)

46.8 Cv

Capacidad (Kv)

40 kvs

Acción de la válvula

Tallo hacia abajo para cerrar

Tipo de válvula

Válvula de globo

Fluido Controlado

Agua fría o caliente con hasta 50% de glicol o vapor. No debe usarse con combustibles.

Materiales (cuerpo)

Latón rojo

Materiales (asiento)

Acero inoxidable

Materiales (tallo)

Acero inoxidable

Materiales (cartucho)

Latón

Característica de flujo

Porcentaje igual

Actuación

Debe comprarse por separado

Clasificación de presión estática (psi)

Cumple con el estándar ANSI 150

Clasificación de presión estática (kPa)

Cumple con el estándar ANSI 150

Clasificación ANSI / ASME

150

Recorrido del vástago (pulg.)

3/4 pulg.

Recorrido del vástago (mm)

20 mm

Tamaño del capó (mm)

35 mm

Materiales (enchufe / bola / disco)

Latón

Materiales (embalaje)

Teflón

Fuga

Asiento: 0.05% de Cv

Aprobaciones, número CRN

0C0861.9087YTN / 0C0861.108
