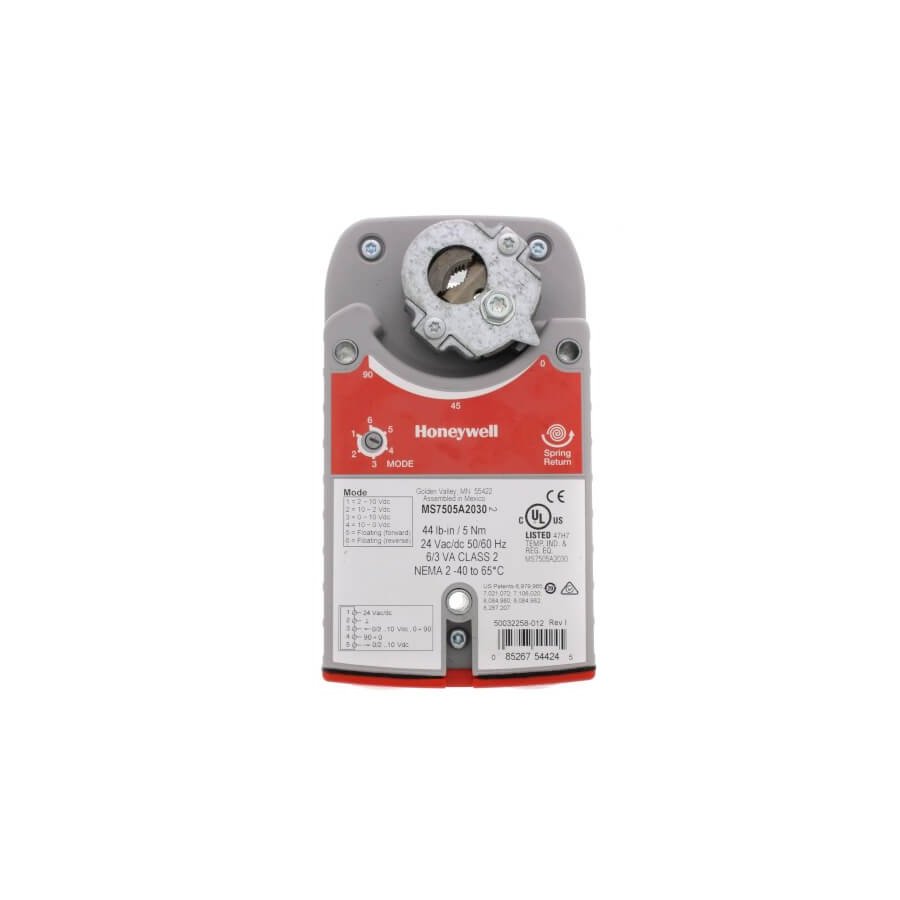

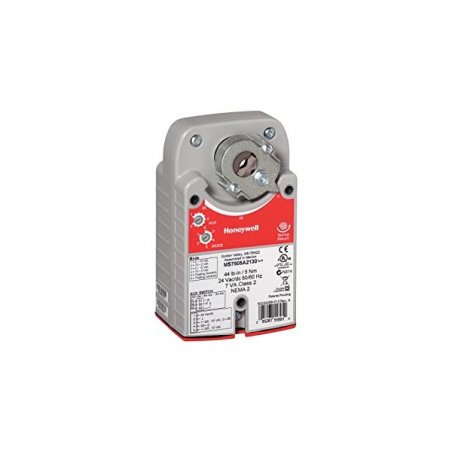

MS7505A2030 honeywell flotante o (0) 2-10 vdc 44 lb-in., retorno de resorte de 5 nm, actuador de acoplamiento directo

Especificaciones del producto

Solicitud

Climatización

Dimensiones (pulg.)

7 "de alto, 3 7/8" de ancho, 3 1/8 "de profundidad

Dimensiones (mm)

177 mm de alto x 98 mm de ancho x 80 de profundidad

Incluye

Soporte de montaje, adaptador de eje autocentrante

Peso (lb)

3.5 libras

Peso (kg)

1,6 kg

Materiales

Carcasa de plástico con clasificación plenum

Tipo de artículo

Producto

Montaje

Acoplamiento directo

Frecuencia

50 Hz; 60 Hz

Aprobaciones, Underwriters Laboratories Inc.

UL 873

Conexiones eléctricas

Regleta de bornes de tornillo incluida (22 a 14 AWG)

Rango de humedad de funcionamiento (% HR)

5 a 95% HR, sin condensación

Tensión de alimentación

24 Vac o Vdc

El consumo de energía

Conducción: 6/3 VA

Rango de temperatura de envío y almacenamiento (F)

.-40 F a + 150F

Rango de temperatura de envío y almacenamiento (C)

. -40 C a +65 C

Aprobaciones, CE

EMC 2004/108 / CE; Certificación Directiva de baja tensión 2006/95 / CE; IEC 60730-1 y Parte 2-14

Aprobaciones, Canadian Underwriters Laboratories Inc.

cUL C22.2 No. 24-93

Rango de temperatura ambiente (F)

.-40 F a + 149F

Rango de temperatura ambiente (C)

. -40 C a +65 C

Aprobaciones, C-Tick

N314

Clasificación de protección ambiental, eléctrica o de ingreso

NEMA 2; IP54

Interruptor auxiliar interno

0 0

Nivel de ruido máximo

Conducción (dB (A) @ 1m) - 40; Mantenimiento (dB (A) @ 1m) - 20 (sin ruido audible)

Carrera

95 ± 3 grados

Dimensiones del eje (pulg.)

3/8 a 5/8 pulg. Redondo o 1/4 a 1/2 pulg. Cuadrado

Tipo de actuador

Apagador; Válvula

Señal de control

SPDT; Flotante; Encendido apagado; (0) 2-10 Vcc (4-20 mA con resistencia de 500 ohmios)

Modo a prueba de fallos

Retorno de primavera

Clasificación de par (lb-in.)

44 lb-pulg.

Clasificación de par (Nm)

5 Nm

Resorte Torque / Fuerza (lb-in., Lbf)

44 lb-pulg.

Par / fuerza de retorno por resorte (Nm, N)

5 Nm

Clasificaciones de par adicionales (lb-in.)

Parada máxima: 105 lb-in.

Clasificaciones de par adicionales (Nm)

Parada máxima: 12 Nm

Interruptores auxiliares externos disponibles

No

Rotación para abrir

Por interruptor

Ajuste de carrera rotacional

Incrementos mecánicamente limitados de 5 grados

Tiempo, nominal

Conducción a 60 Hz - 90 segundos

Tiempo de retorno de primavera

Máximo: 25 segundos

Retroalimentación

(0) 2-10 Vcc

Tipo de adaptador de eje

Sujeción autocentrante

Manual de operación

N / A

Dimensiones del eje (mm)

9 a 16 mm redondo o 6 a 13 mm cuadrado

Dirección de retorno de primavera

Por orientación

Impedancia de entrada

Min. 95 kOhm

FICHA TÉCNICA
