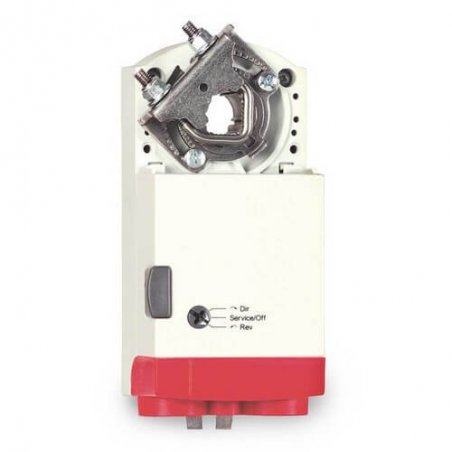

MN7505A2001 modelo flotante, 2 posiciones. actuador - 44 lb-in

Especificaciones del producto

Solicitud

Climatización

Dimensiones (pulg.)

5.23 en alto x 2.60 en ancho x 2.44 en profundidad

Dimensiones (mm)

134 mm de alto x 66 mm de ancho x 62 mm de profundidad.

Incluye

Soporte de montaje, tornillos, adaptador de eje, accesorios de cable de alivio de tensión herméticos

Peso (lb)

1 libra

Peso (kg)

0,45 kg

Materiales

Carcasa de plástico con clasificación plenum

Comentarios

Conexión de conducto NPSM integral de 1/2 pulg.

Tipo de artículo

Producto

Montaje

Acoplamiento directo

Frecuencia

50 Hz; 60 Hz

Aprobaciones, Underwriters Laboratories Inc.

UL873, clasificación plenum

Valor de la línea de comercio

Línea de comercio

Conexiones eléctricas

Regleta de bornes de tornillo incluida (22 a 14 AWG)

Rango de humedad de funcionamiento (% HR)

5 a 95% HR, sin condensación

Tensión de alimentación

24 Vac + 20%, -15%; 24 Vcc

El consumo de energía

Conducción: 5 VA

Rango de temperatura de envío y almacenamiento (F)

-22 F a +176 F

Rango de temperatura de envío y almacenamiento (C)

-30 C a +80 C

Aprobaciones, CE

89/336 / ECC, 73/23 / CEE

Aprobaciones, Canadian Underwriters Laboratories Inc.

cUL C22.2 No. 24-93

Rango de temperatura ambiente (F)

-5 F a +140 F

Rango de temperatura ambiente (C)

-20 C a +60 C

Aprobaciones, C-Tick

N314

Clasificación de protección ambiental, eléctrica o de ingreso

NEMA 2; IP54

Interruptor auxiliar interno

0 0

Nivel de ruido máximo

Conducción (dB (A) @ 1m) - 35

Carrera

95 ± 3 grados

Dimensiones del eje (pulg.)

Cuadrado de 1/4 a 1/2 pulg. O redondo de 3/8 a 5/8 pulg.

Tipo de actuador

Apagador; Válvula

Señal de control

Flotante; (0) 2-10 Vcc (4-20 mA con resistencia de 500 ohmios); Encendido apagado; SPDT

Modo a prueba de fallos

No retorno de primavera

Clasificación de par (lb-in.)

44 lb-pulg.

Clasificación de par (Nm)

5 Nm

Clasificaciones de par adicionales (lb-in.)

Parada máxima: 70 lb-in.

Clasificaciones de par adicionales (Nm)

Parada máxima: 8 Nm

Interruptores auxiliares externos disponibles

Sí, SSW2-1M

Rotación para abrir

Por interruptor

Ajuste de carrera rotacional

Dual Integral Adj. Paradas (incrementos de 3 grados)

Tiempo, nominal

Conducción a 60 Hz - 95 segundos

Retroalimentación

(0) 2-10 Vdc (salida máxima: ± 1.0 mA)

Tipo de adaptador de eje

Abrazadera de perno en U

Manual de operación

Mecanismo de desembrague

Dimensiones del eje (mm)

Cuadrado de 6 a 13 mm o redondo de 8 a 16 mm

FICHA TÉCNICA
