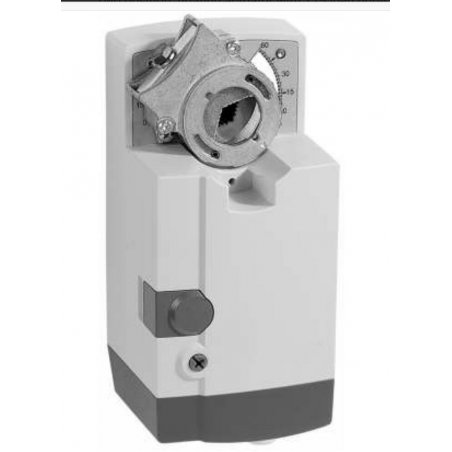

MN7234A2008 actuador para compuerta (0) 2-10 vcc, (0) actuador 4-20 ma-300lb-in

Especificaciones del producto

Solicitud

Climatización

Dimensiones (pulg.)

8.78 en alto x 3.62 en ancho x 3.15 en profundidad

Dimensiones (mm)

223 mm de alto x 92 mm de ancho x 80 mm de profundidad

Incluye

Soporte de montaje, adaptador de eje autocentrante

Peso (lb)

2.98 libras

Peso (kg)

1,35 kg

Materiales

Carcasa de plástico con clasificación plenum

Comentarios

Conexión de conducto NPSM integral de 1/2 pulg.

Tipo de artículo

Producto

Montaje

Acoplamiento directo

Frecuencia

50 Hz; 60 Hz

Aprobaciones, Underwriters Laboratories Inc.

UL873, clasificación plenum

Valor de la línea de comercio

Línea de comercio

Conexiones eléctricas

Regleta de bornes de tornillo incluida (22 a 14 AWG)

Rango de humedad de funcionamiento (% HR)

5 a 95% HR, sin condensación

Tensión de alimentación

24 Vac ± 20%; 24 Vcc

El consumo de energía

Conducción: 8 VA, 6 W

Rango de temperatura de envío y almacenamiento (F)

-40 F a +175 F

Rango de temperatura de envío y almacenamiento (C)

-40 C a +80 C

Aprobaciones, CE

89/336 / ECC, 73/23 / CEE

Aprobaciones, Canadian Underwriters Laboratories Inc.

cUL C22.2 No. 24-93

Rango de temperatura ambiente (F)

-5 F a +140 F

Rango de temperatura ambiente (C)

-20 C a +60 C

Aprobaciones, C-Tick

N314

Clasificación de protección ambiental, eléctrica o de ingreso

NEMA 2

Interruptor auxiliar interno

0 0

Nivel de ruido máximo

Conducción (dB (A) @ 1m) - 40

Carrera

95 ± 3 grados

Dimensiones del eje (pulg.)

3/8 a 1.06 pulg. Redondo o 3/8 a 11/16 pulg. Cuadrado

Tipo de actuador

Apagador; Válvula

Señal de control

(0) 2-10 Vcc (4-20 mA con resistencia de 500 ohmios)

Modo a prueba de fallos

No retorno de primavera

Clasificación de par (lb-in.)

300 lb-pulg.

Clasificación de par (Nm)

34 Nm

Clasificaciones de par adicionales (lb-in.)

Parada máxima: 354 lb-in.

Clasificaciones de par adicionales (Nm)

Parada máxima: 40 Nm

Interruptores auxiliares externos disponibles

Sí, SW2-US

Rotación para abrir

Por interruptor

Tiempo, nominal

Conducción a 60 Hz - 95 segundos

Retroalimentación

(0) 2-10 Vdc (salida máxima: ± 1.0 mA)

Tipo de adaptador de eje

Sujeción autocentrante

Manual de operación

Mecanismo de desembrague

Dimensiones del eje (mm)

10 a 27 mm redondo o 10 a 18 mm cuadrado

Impedancia de entrada

100K ohmios (voltaje), 500 ohmios (corriente)
