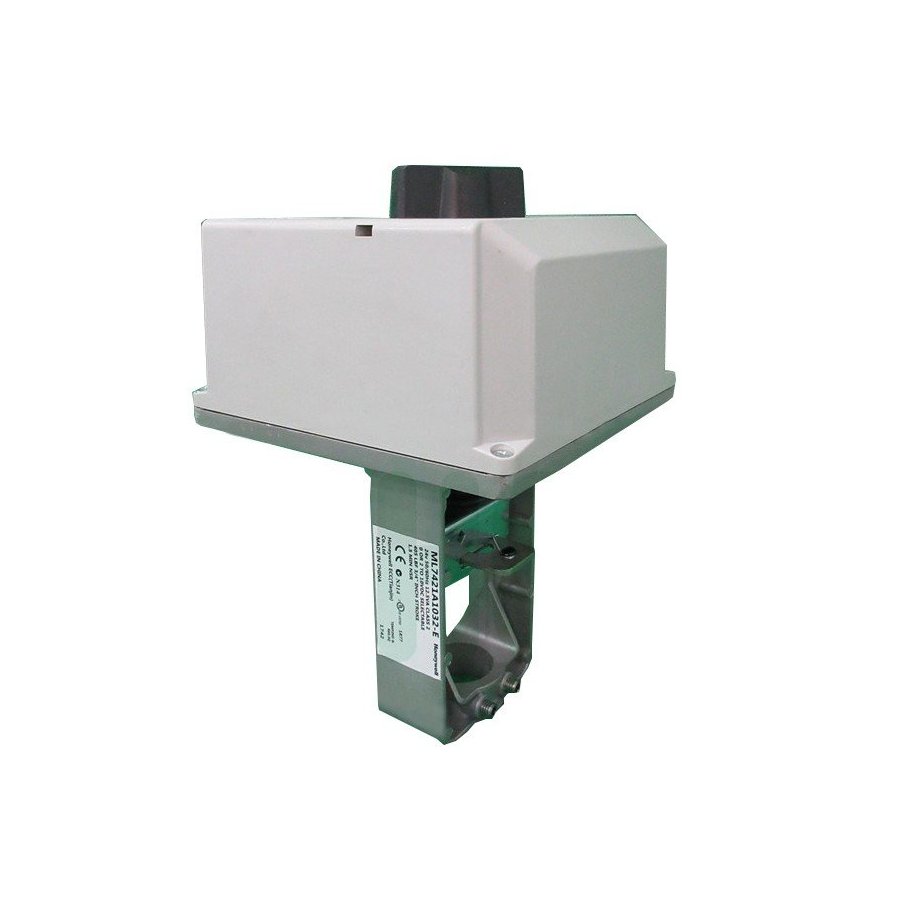

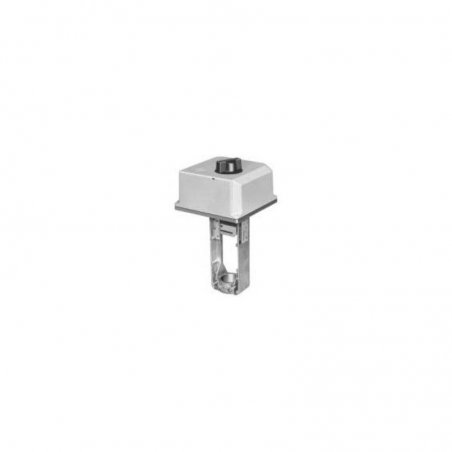

ML7421A1032 actuador de válvula de acoplamiento directo sin retorno por resorte con fuerza nominal de 405 lbf

Especificaciones del producto

Solicitud

Climatización

Dimensiones (pulg.)

10 3/8 pulg. De alto x 7 pulg. De ancho x 7 pulg. De profundidad

Dimensiones (mm)

264 mm de alto x 178 mm de ancho x 178 mm de profundidad

Incluye

Adaptador de conducto flexible de 1/2 pulg. Cubo de conducto de 1/2 pulg.

Peso (lb)

5.1 lb

Peso (kg)

2,3 kg

Materiales

Plástico ABS

Tipo de artículo

Producto

Montaje

Directamente en las válvulas de globo V5011 / V5013 y las válvulas de globo con bridas VGF

Frecuencia

50 Hz; 60 Hz

Aprobaciones, Underwriters Laboratories Inc.

Grado de inflamabilidad UL94V-5V

Aprobaciones, Asociación Canadiense de Normas

Certificado

Conexiones eléctricas

Terminales de tornillo

Rango de humedad de funcionamiento (% HR)

5 a 95% HR

Tensión de alimentación

24 Vac + 10%, -15%

El consumo de energía

Conducción: 12 VA

Rango de temperatura de envío y almacenamiento (F)

-40 F a +158 F

Rango de temperatura de envío y almacenamiento (C)

-40 C a +70 C

Aprobaciones, CE

Reconocido

Rango de temperatura ambiente (F)

14 F a 122 F

Rango de temperatura ambiente (C)

-10 C a +50 C

Clasificación de protección ambiental, eléctrica o de ingreso

IP54, aislamiento de clase I (24 Vca)

Interruptor auxiliar interno

0 0

Temperatura del fluido (C)

150 C máximo

Temperatura del fluido (F)

300 F máximo

Tipo de actuador

Válvula

Señal de control

0 a 10 Vcc; 2 a 10 Vcc

Modo a prueba de fallos

Permanece en su lugar

Clasificación de par (lb-in.)

405 lbf

Clasificación de par (Nm)

1800 N

Interruptores

si

Golpe (pulg.)

3/4 pulg.

Carrera (mm)

20 mm

Cable

Dos orificios ciegos para conducto estándar de 1/2 pulg. En la caja del actuador

Tiempo, nominal

Conducción a 60 Hz - 95 segundos

Retroalimentación

2-10 Vcc

Manual de operación

Mando

FICHA TÉCNICA
